PCB支架压切工装夹具结构设计

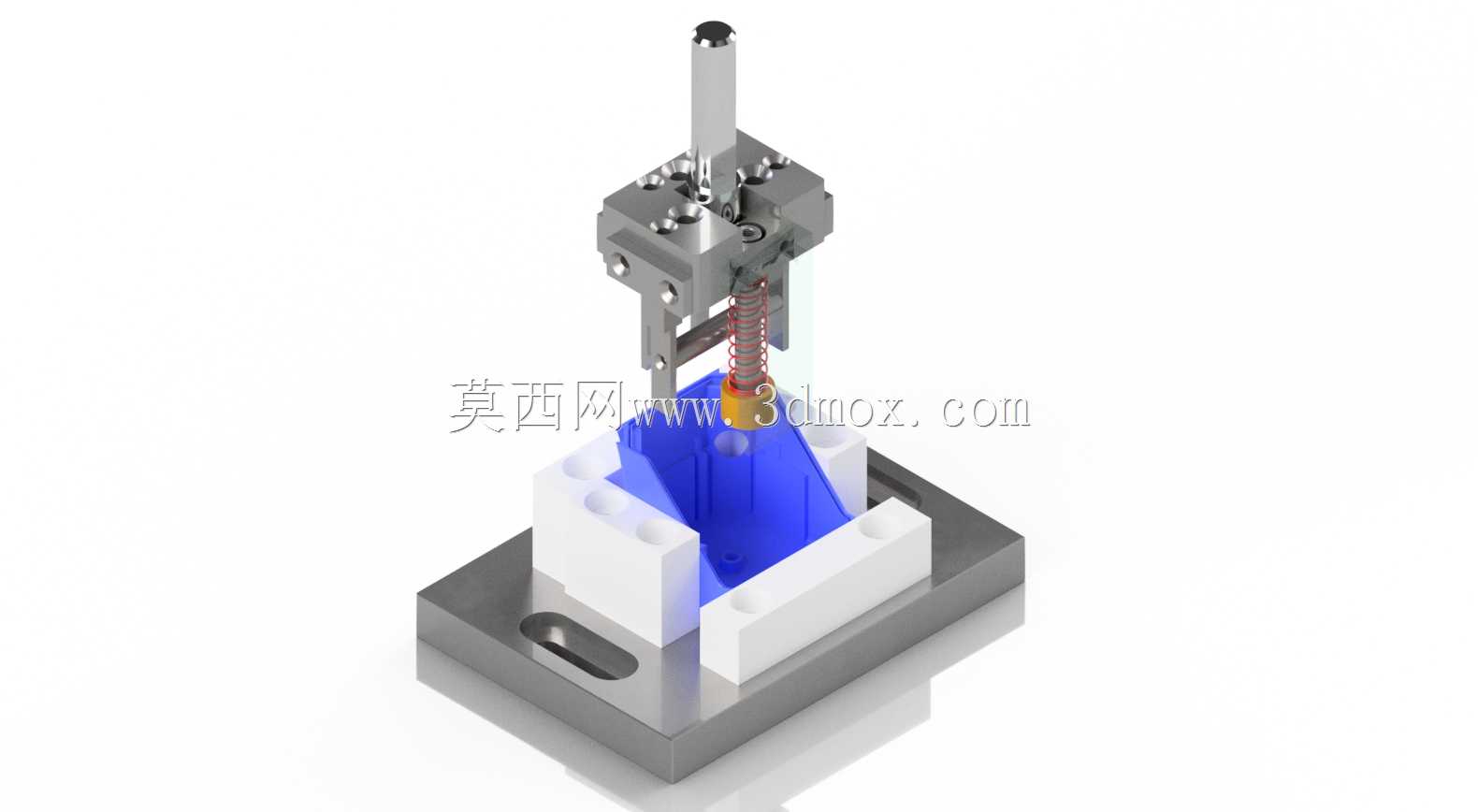

　　这套压切工装主要面向PCB支架类小件在装配或后段工序中的压合、裁切与定位需求，常见于通讯电子产品试制线、小批量装配工位以及需要人工辅助完成压切动作的工序。现场使用时，操作者将待加工的PCB支架放入下方白色定位块围成的型腔中，依靠型面与侧向挡边完成初定位，再通过上部立式压杆施加直线压力，使内部刀具或压头沿导向方向完成压切动作。

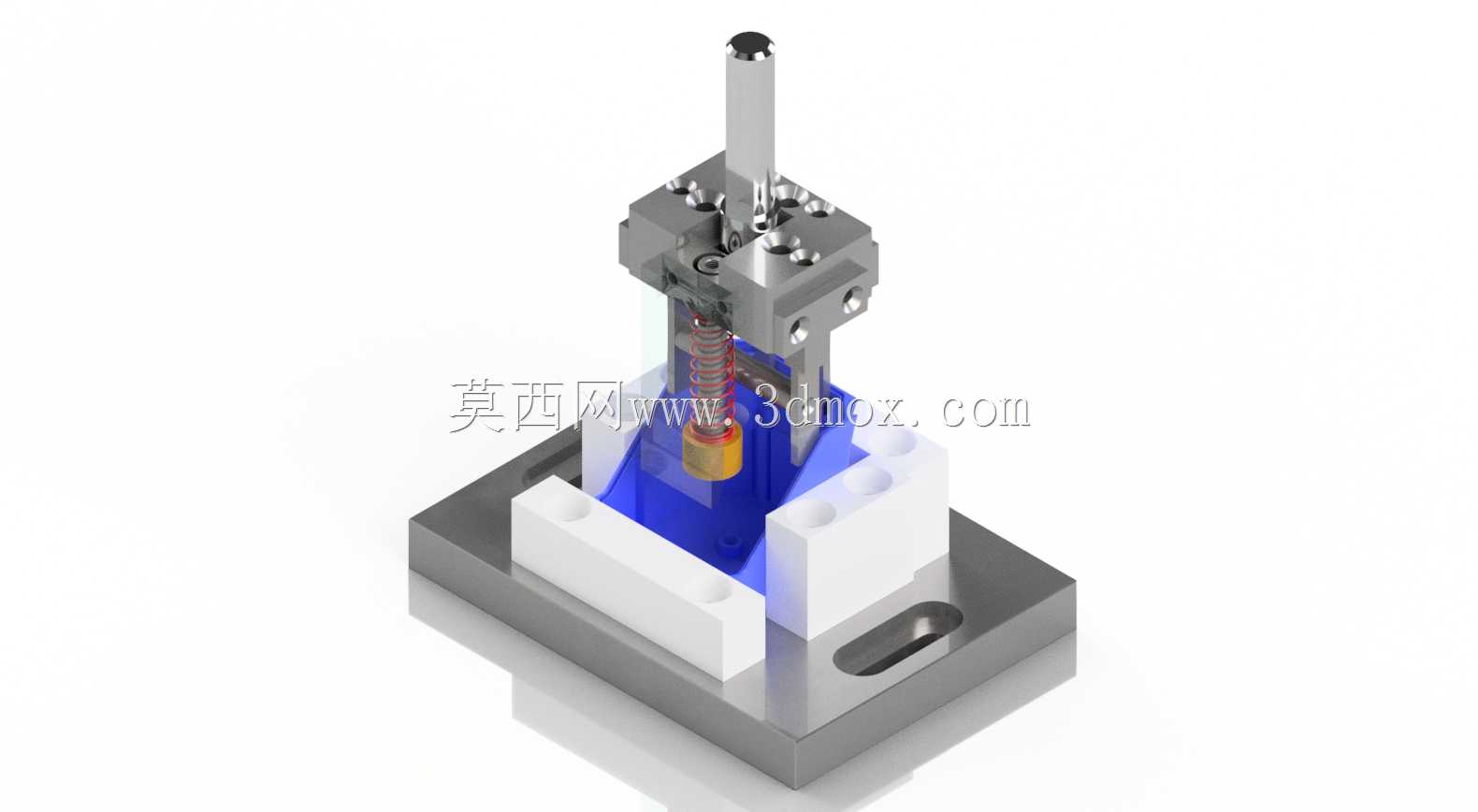

　　从结构布置看，底座采用平板式安装形式，底部预留沉孔与长槽，可直接固定在工作台面或标准治具板上。底座上方设置两组对称的白色定位块，块体之间形成与工件外形匹配的容纳空间；定位块侧面开设槽口，既方便取放件，也能避让PCB支架上的凸起、焊点或连接边。上部金属模块承担导向、承压和刀具安装功能，中央压杆沿竖直方向运动，周围布置紧固螺钉与定位销，保证上下模块之间的重复装配精度。

　　压杆下方设置弹性复位元件，压切完成后可使压头自动回位，减少人工提拉动作。模块内部可见弹簧、导柱及压头相关结构，这类设计的重点不在于提供很大的吨位，而在于控制行程、导向精度和压入位置的一致性。对于PCB支架这类薄壁、易偏位的工件，若直接手持压合，容易出现切口歪斜、支架受力不均或局部压伤；采用专用型腔定位后，工件自由度被限制在工艺所需范围内，压头作用点能够稳定落在指定压切区域。

　　设计思路上，该工装遵循“先定位、后压紧、再压切”的工序逻辑。下部定位块负责工件X、Y方向及绕轴转动的约束，上部压杆提供Z向动作，压头与工件接触区域采用较小的作用面，以集中完成局部压切。蓝色透明区域在三维表达中用于展示内部工作空间，可直观检查压头、弹簧、工件和定位块之间是否存在干涉。实际建模时，需要重点核对压杆极限位置、弹簧压缩量、刀具进入深度以及工件取放路径，避免压头下行时与定位块边缘发生擦碰。

　　外形边界方面，整体属于台式小型工装，占地面积接近方形治具板范围，高度集中在中央立柱与压杆部分。底座厚度需满足抗弯和安装要求，上部支架不宜过高，否则会增大压杆侧向弯矩；定位块高度则以工件放入后不倾覆、取件时不发生卡滞为原则。底座长槽可适应一定的安装孔位偏差，便于在不同工作台之间切换。

　　在工程应用中，这类结构适合压力需求不大、节拍要求适中、产品种类相对固定的场景。若后续产品换型，可通过更换下部定位块和压头来实现快速切换，而底座、导杆、复位弹簧和上部安装板仍可保留。建模时应将工件理论位置、压头工作位置和避让空间一并表达，便于加工件出图、装配公差校核以及现场调试。
