产品外观检测旋转工装结构设计

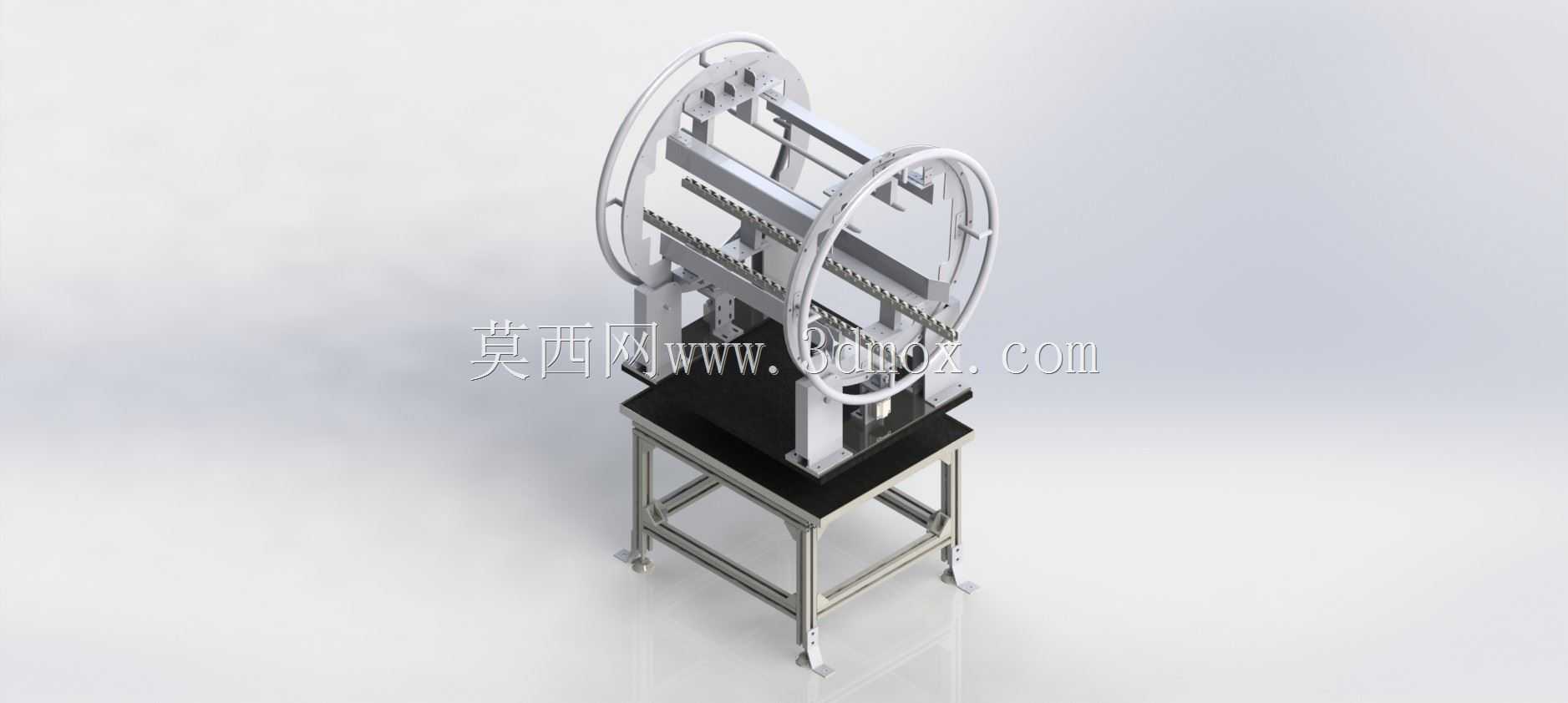

　　在消费电子、小型通讯零部件、精密塑胶件的成品质检环节，传统人工手持翻面检查的方式，很容易因为握持角度遮挡、手部接触造成工件表面二次污损，同时长时间重复翻转动作也会让质检人员产生视觉疲劳，漏检率会随着作业时长上升而明显提升，这款旋转检测工装就是针对这类质检痛点开发的专用辅助作业设备。整套设备采用方管焊接机架作为承载基础，底部配置可调脚杯，可根据作业人员的站立操作高度调整整机水平与支撑高度，适配不同身高操作人员的作业习惯，机架上方铺设黑色哑光操作台面，避免台面反光干扰外观缺陷的视觉判断，台面与机架之间通过螺栓锁紧固定，后期维护时可快速拆卸更换磨损的台面。核心旋转承载框架采用双侧环形支撑结构，两侧环形导轨通过立式支撑座固定在台面上，

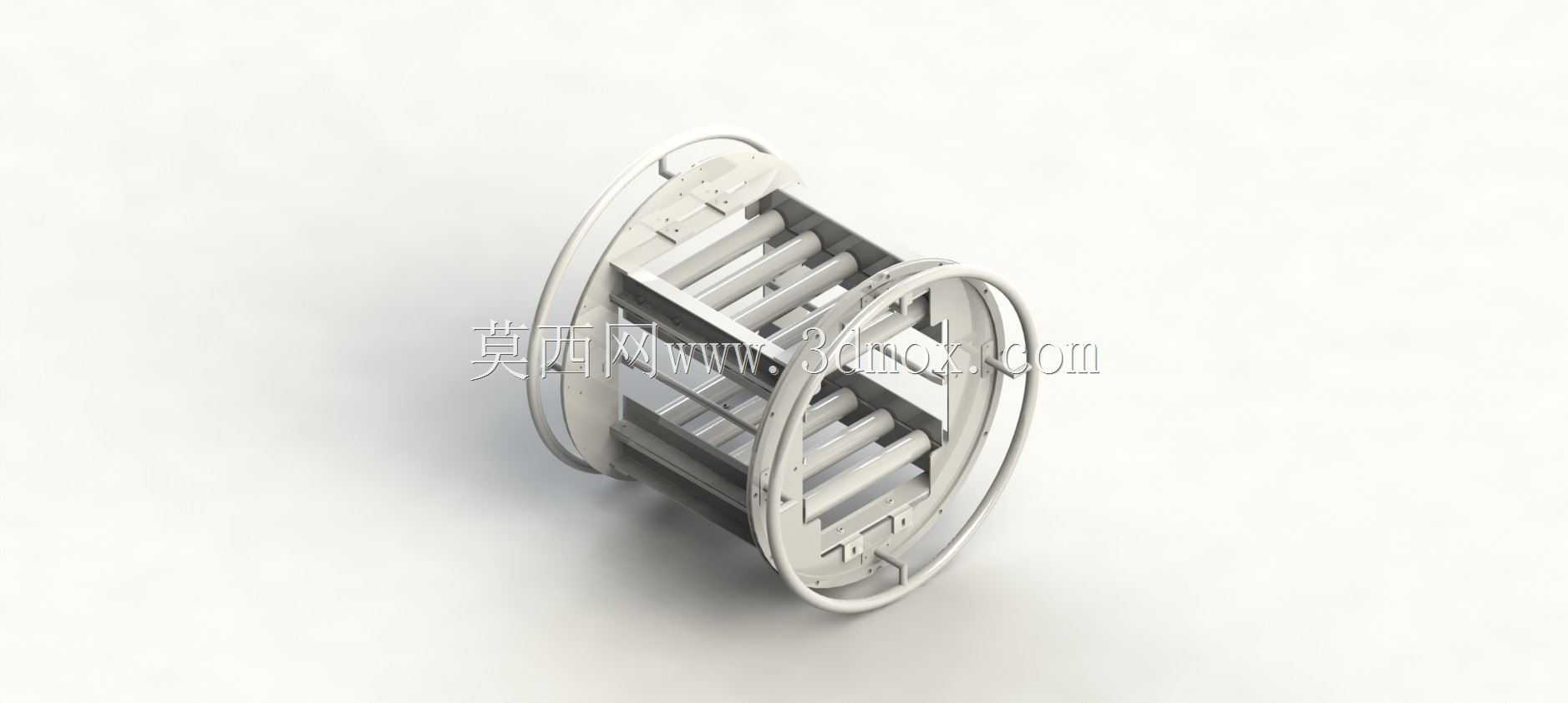

　　环形框架内侧设置多组可调式工件装夹位，可根据待检测产品的外形尺寸调整装夹间距，装夹端采用软质接触块，避免夹持过程中刮伤工件表面。旋转驱动部分采用手轮配合阻尼转轴的结构，操作人员可单手推动环形框架实现360度任意角度停留，阻尼力度经过调校，既不会因为框架自重出现自行滑落的问题，也不会因为转动阻力过大增加操作负担，不需要额外配置电气驱动元件，降低了设备的制造成本与后期维护难度，适合中小型生产车间的离线质检工位使用。在结构设计阶段，首先考虑的是作业视野的无遮挡要求，双侧环形支撑的结构形式，让环形框架中间的装夹区域除了必要的装夹杆件外，没有多余的结构遮挡检测视线，质检人员可以从任意角度观察工件的各个表面，不需要反复拆卸工件调整装夹位置。

　　其次是装夹的通用性，框架上的装夹滑块可沿着环形框架内侧的导槽滑动调整位置，配合不同规格的接触块，可适配不同长宽尺寸的板状、框状类产品，不需要针对单一产品定制专属工装，降低了多品类生产场景下的工装投入成本。安装边界方面，整套设备的机架占地面积控制在0.5平方米以内，台面高度距离地面约750mm，符合成年人站立作业的人体工程学高度要求，环形框架的最大旋转直径不超过800mm，旋转过程中不会超出机架的支撑范围，不会出现运动干涉的问题，设备总重量控制在80kg以内，不需要做专门的地面固定，可根据产线布局调整摆放位置，灵活适配不同的质检工位排布。实际应用中，操作人员只需要将待检测工件装夹到框架上，

　　就可以通过转动环形框架依次检查工件的各个外观面，包括正面、背面、侧边以及装配缝隙位置，单次装夹即可完成全外观面的检查作业，相比传统手持翻面的作业方式，可减少40%左右的单工件检测耗时，同时避免了手部接触工件表面造成的指纹、汗渍污染，提升外观检测的合格率判定准确性。框架后侧预留了可选的光源安装位，可根据检测需求加装条形光源或者环形光源，针对高反光表面的工件检测场景，可通过调整光源角度提升缺陷的辨识度，不需要额外搭建独立的光源支架，进一步压缩了质检工位的空间占用。在结构强度校核上，环形框架采用铝合金型材加工成型，在保证结构刚性的前提下降低了旋转部分的自重，支撑座内置自润滑轴承，长时间使用也不会出现转动卡滞的问题，底部机架的方管壁厚满足15kg以内工件的承载要求，常规中小型通讯零部件、消费电子外壳类产品的检测负载完全可以覆盖，不会出现框架变形的问题。
