手动杠杆式物料压合夹持工装结构

　　这套手动杠杆式压合夹持结构，面向中小批量产线的手工装配工位设计，常见于电子小件压装、塑胶壳体扣合、薄型工件整平、线束端子预压以及实验室小试样件压制场景，不需要外接气源、液压站或者电控回路，操作人员扳动长操作杆即可完成压头的下行施压与保压动作，在无动力配套的零散工位、维修试制车间、教学实训场地都能直接布设使用。

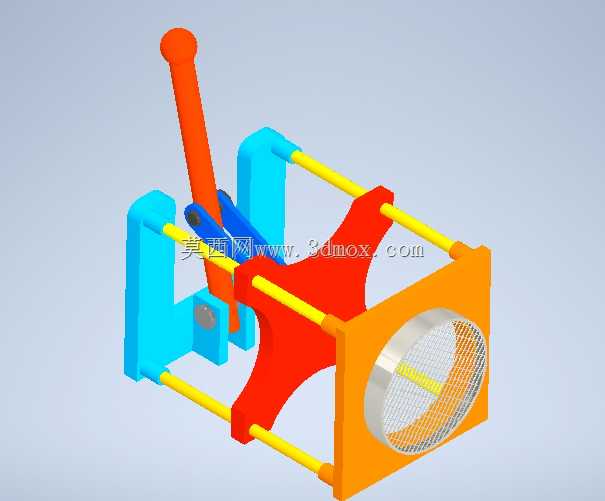

　　从实际工位布局来看，整套机构的主体框架采用双侧立式支撑板搭配四根横向导向连接杆搭建，两侧蓝色立板作为整个机构的安装基准，所有铰接点位、导向杆件的安装孔位都在立板上一次加工成型，装配时不需要额外配焊或者现场配钻，框架的横向跨距可以适配手掌宽度以内的中小型工件，整体占地尺寸控制在小型工作台面范围内，底部不需要预埋固定，普通防静电工作台或者木质钳工台都可以直接放置，四周预留的操作间隙满足操作人员双手取放工件的动作空间，不会和工位上的螺丝刀、料盒等辅助工具发生干涉。

　　机构的动作核心是中部红色的杠杆摇臂组件，长操作杆从摇臂铰接点向上延伸，力臂长度远大于压头侧的阻力臂，操作人员只需要施加很小的下压力，就能在前端橙色安装框对应的工作工位上获得数倍的放大压紧力，杠杆的铰接转轴采用带肩销轴配合轴用挡圈定位，转动间隙控制在很小的范围内，长期反复扳动也不会出现径向窜动。前端橙色框体是工装的工作执行端预留位，框内的网状安装面可以根据不同加工工序快速更换压头、整平模或者吸附定位盘：如果用来压合塑胶壳，就替换成和壳体轮廓匹配的硅胶压块；如果用来整平薄金属片，就换装平面淬火压块；如果用来压制小试样件，也可以在框内加装小型容料槽，不需要改动主体框架就能切换工序用途。

　　四根黄色横向连接杆既是两侧立板的连接拉紧件，同时也作为红色摇臂摆动过程中的侧向限位导向，摇臂上下摆动时侧向位移被杆件约束，不会出现偏摆卡滞，杆件两端采用螺纹锁紧结构，装配时可以先调整两侧立板的平行度，再锁死杆件端头的紧固件，从根源上避免立板外张导致的转轴卡涩。操作杆的手柄段做了加长设计，操作人员站立作业时手臂自然下垂即可握住手柄，扳动行程符合人体工学，不需要弯腰或者抬臂发力，单班次反复操作上百次也不会产生明显的肌肉疲劳。

　　设计阶段优先考虑了无动力场景的可靠性，整套结构没有易损的密封件、电气元件，唯一的运动副就是铰接转轴，日常维护只需要定期在转轴点位涂抹少量润滑脂，即使在多粉尘的打磨工位、有少量油污的装配工位也能稳定运行，不会像气动夹具那样出现气管漏气、气缸卡滞的问题。安装边界上，机构的最大高度出现在操作杆竖直抬起的状态，布设工位时只需要在工作台上方预留对应高度的竖向空间，压合作业时操作杆向前下方扳动，水平方向不会超出框架前端太多，工位左右两侧不需要额外预留避让空间，多个同款工装可以并排密集布设，充分利用工作台面的有效面积。针对不同的施压需求，还可以通过调整摇臂上铰接孔的位置，改变杠杆力臂的比值，需要大压力的工位就加长动力臂、缩短阻力臂，需要大行程的工位则反过来调整孔位，整套框架的模块化属性很强，衍生改型只需要更换摇臂和前端执行头，其余杆件、立板都可以通用，大幅降低了多工位工装的制作成本。
