小型水平轴风力发电装置三维结构设计

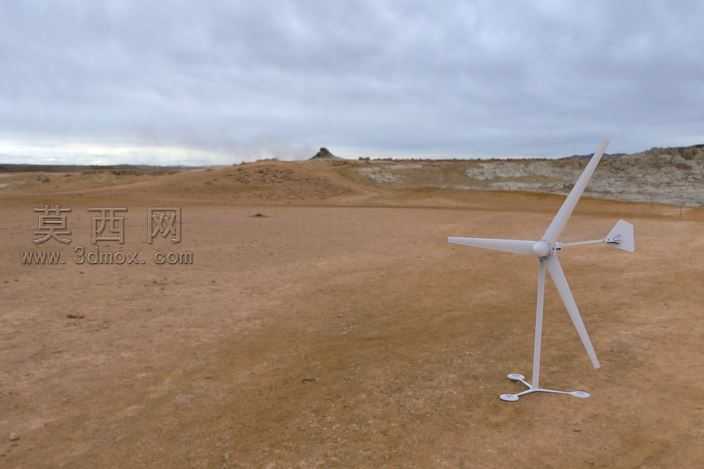

本作品为小型水平轴风力发电装置的三维建模成果，建模过程中以实际小型风电设备的运行逻辑为核心依据，首先完成整体结构的比例规划，将装置划分为风轮捕能模块、机舱传动模块、支撑立柱模块、底部固定支座模块四个核心部分，各模块的尺寸匹配经过反复校准，确保整体结构协调合理，符合小型风电设备的实际尺寸比例。风轮部分采用三叶片布局设计，叶片建模时参考了成熟的低速风电叶片翼型数据，通过曲面放样、曲率连续调整完成叶片外形构建，叶片从叶根到叶尖的厚度、扭转角度呈现渐变过渡，既保证曲面的流畅性，也兼顾了低风速下的捕风效率，叶片与轮毂的连接位置做了贴合式结构设计，避免装配时出现结构干涉。机舱部分做了简化的外形建模，还原了风电设备机舱的流线型轮廓，内部预留了传动、发电组件的装配空间，机舱与立柱顶端的连接结构做了可转动的结构预留，能够匹配实际风电设备的偏航功能逻辑。支撑立柱采用细长杆状结构建模，柱体做了等径处理保证结构强度，底部采用三脚式支座设计，每个支脚末端设置了圆形的接触脚垫，能够分散装置的放置压力，提升整体放置的稳定性，支脚与立柱的连接位置做了加强筋结构的细节处理，还原实际设备的结构强度设计逻辑。材质渲染阶段，叶片部分采用哑光浅灰白色的复合材料质感材质，还原玻纤风电叶片的真实视觉效果，立柱与支座部分采用哑光银灰色金属材质，模拟钢结构支架的质感，机舱部分采用深灰色哑光工程塑料与金属结合的材质表现，背景采用深墨绿色纯色背景，搭配柔和的侧方打光，突出装置的整体轮廓与结构细节，渲染时调整了材质的反光度与粗糙度参数，避免过度反光掩盖结构线条。整个建模过程严格遵循机械设计的装配逻辑，所有部件的连接位置都做了公差预留，能够支持后续的装配拆解、运动仿真等拓展操作，模型整体结构完整，细节表现到位，既可以作为小型风电设备的结构展示素材，也能够用于相关新能源科普、机械结构教学的演示场景。
