NACA0015翼型四叶风力涡轮机叶片结构

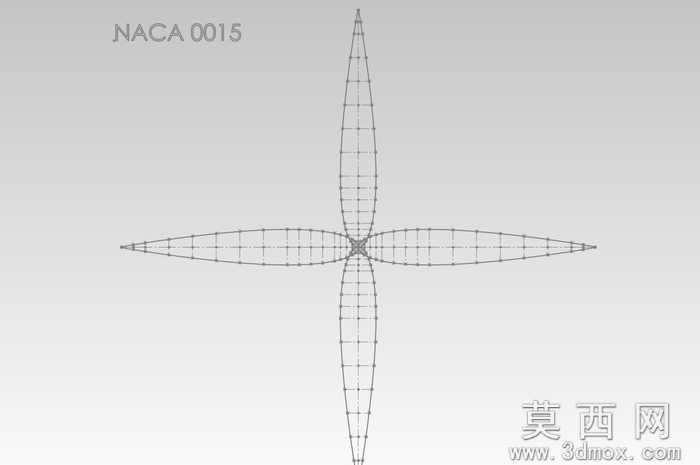

本作品围绕NACA0015翼型展开三维建模设计，参考克拉克Y翼型模板的应用逻辑，适配打蛋形风力涡轮机及同类小型风能转换设备的叶片开发需求。建模阶段首先基于NACA翼型的标准坐标参数，精准绘制翼型的二维轮廓曲线，严格控制翼型的相对厚度、弯度分布参数，保证翼型截面的气动外形符合设计规范，为后续的气动性能表现打下基础。完成单组翼型截面绘制后，通过环形阵列的方式生成四组呈十字对称分布的翼型轮廓，沿中心旋转轴完成径向排布，精准对齐各翼型的气动中心与整体旋转中心，保证四组叶片的结构对称性，避免旋转过程中出现动平衡偏差。建模过程中对翼型的前缘、后缘做了精细化处理，前缘保留标准的圆弧过渡形态，后缘做符合加工可行性的收边处理，既保证翼型的气动效率，也兼顾实际生产的工艺要求。材质设置上，针对风力涡轮叶片的应用场景，模拟轻量化复合材料的材质表现，赋予模型哑光的浅灰色质感，清晰呈现翼型表面的网格线结构，直观展示翼型的曲面形态与截面分布特征。结构设计层面，重点优化了叶片根部与中心轮毂的连接过渡区域，通过平滑的曲面衔接降低应力集中风险，同时保证叶片从根部到梢部的翼型截面一致性，让气流在叶片表面的流动更加顺畅，提升风能捕获效率。设计思路上，摒弃了复杂的附加结构，聚焦翼型本身的气动外形还原，通过十字对称的四叶布局直观展示该翼型在垂直轴风力涡轮上的应用形式，既可以作为小型风力涡轮的叶片设计参考模板，也可用于翼型气动原理的教学演示，帮助设计者快速理解NACA0015翼型的结构特征与应用场景，为同类风能设备的叶片开发提供精准的三维模型参考，缩短前期的外形设计与验证周期。
