紧凑型手动驱动蝶阀结构三维设计

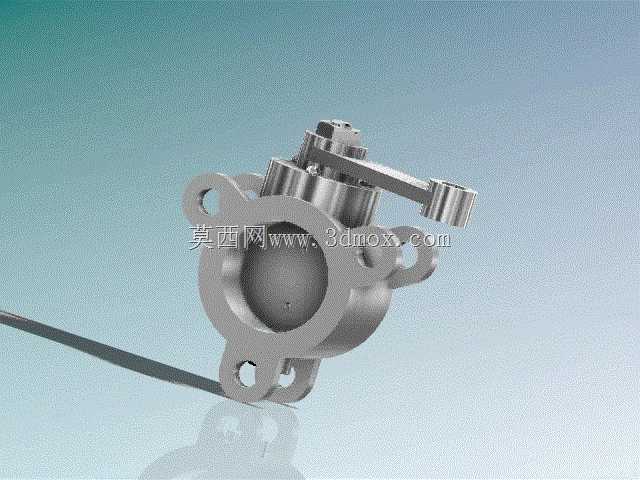

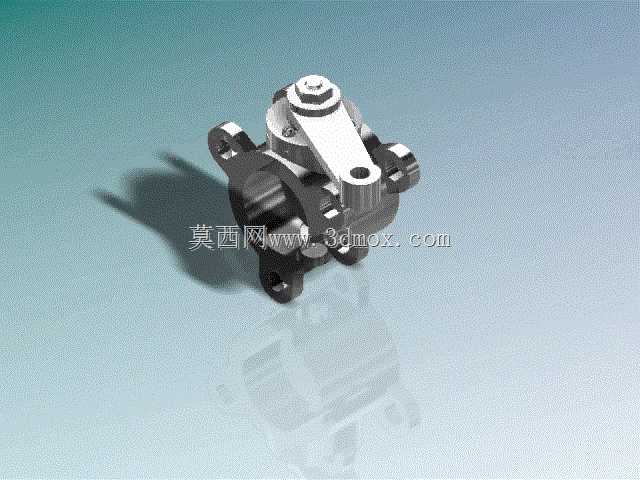

　　在工业流体输送管网、小型工艺装置的管路系统中，这类手动蝶阀常被布置在管径适配的支管段、设备进出口接驳位置，承担管路介质通断、小范围流量调节的作用，相比同通径的闸阀、截止阀，其结构轴向尺寸更短，安装时不需要预留过长的轴向操作空间，尤其适合管廊排布紧凑、设备周边安装余量有限的场景，日常操作仅需扳动顶部的驱动手柄即可完成启闭动作，不需要额外配置气动、电动驱动附件，运维成本低，在给排水、低压气体输送、轻度腐蚀性介质输送的工况中应用十分普遍。从结构设计逻辑来看，这款蝶阀采用对夹式安装的本体结构，阀体两侧的带孔凸耳直接对应管路法兰的安装孔位，安装时仅需穿入配套螺栓将阀体夹持在两片管路法兰之间即可完成固定，不需要额外配置法兰转接结构，

　　能有效降低管路接驳的材料成本与安装工时。顶部的驱动手柄通过阀杆与阀体内的蝶板做刚性连接，手柄的转动角度直接对应蝶板的开合角度，当手柄与管路轴向平行时蝶板处于全开状态，介质流通的压损极小，流道内没有突出的阻流结构，不容易积存介质中的固体杂质；当手柄转动至与管路轴向垂直时，蝶板完全截断流道，配合阀座的密封结构实现管路截断，密封面的接触压力通过手柄的锁止结构维持，避免介质压力波动导致蝶板移位出现内漏。在建模过程中需要重点把控几个核心尺寸边界：首先是阀体的轴向总厚度，这个尺寸直接决定了两片管路法兰之间需要预留的安装间隙，尺寸偏差过大会导致法兰密封面压合不实出现外漏；其次是两侧安装凸耳的孔位中心距，必须严格匹配对应压力等级、

　　对应通径的国标法兰孔位参数，否则现场安装时会出现螺栓无法穿入的问题；再者是顶部驱动手柄的转动半径，建模时需要模拟手柄90度转动的全行程，确认手柄转动过程中不会和周边的管路、支架、相邻设备产生运动干涉，避免现场安装后出现操作卡滞、无法全开全关的问题。阀杆与阀体的配合位置设计有轴封结构，建模时需要预留密封件的安装槽位，保证阀杆转动过程中介质不会从轴孔位置向外渗漏；蝶板与阀座的配合面做了适配的弧度处理，全开状态下蝶板边缘与阀体内壁的流道轮廓顺滑过渡，减少介质流经时的紊流与压损，同时避免介质中的纤维类、颗粒类杂质卡滞在密封面位置影响密封效果。从结构强度角度考虑，阀体的壁厚、蝶板的加强筋结构都经过适配工况压力的核算，

　　在满足额定工作压力下的强度要求同时，尽可能压缩整体结构重量，降低管路系统的挂载负荷，手柄的操作力经过杠杆比优化，日常启闭操作不需要借助额外的加力杆，单人即可轻松完成操作，适合需要频繁手动切换管路通断的工位使用。这类蝶阀的流道结构简单，介质流通时的阻力系数远低于同通径的截止阀，在全开状态下的压损仅为同规格截止阀的五分之一左右，对于输送能耗敏感的循环管路系统十分友好，同时其结构零件数量少，日常维护仅需定期检查轴封与阀座的磨损情况，不需要拆解复杂的内部结构即可完成易损件更换，大幅降低了长期运维的工作量。建模时所有配合面的公差都按照机械设计的常规配合要求做了预留，转动副位置的间隙控制在合理范围，既保证阀杆转动灵活无卡滞，又不会因为间隙过大导致密封面错位，安装基准面与流道轴线的垂直度、阀杆轴线与流道轴线的垂直度都做了严格的位置公差约束，避免装配后出现蝶板偏磨、密封不严的问题。
