罗茨鼓风机970rpm工业气力输送设备

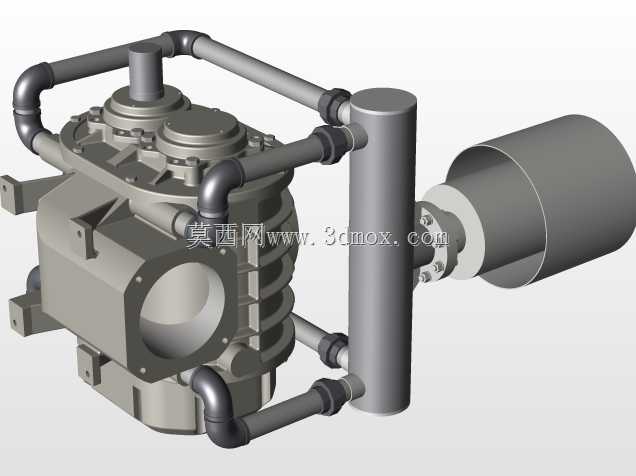

　　这套罗茨鼓风机三维结构以970rpm运行工况为对象，围绕容积式气体增压、稳定风量输送和现场紧凑安装进行建模。整机主体包含双转子泵体、上部进排气接口、外置管路、立式消声或过滤筒体以及侧向圆筒形排气组件，外形上保留了铸造壳体、加强筋、法兰连接、弯管、管夹和支座等真实结构特征，适合在污水处理曝气、粉体气力输送、水产养殖增氧、冶金助燃、化工气体增压等场景中作为气源设备参考。

　　从使用逻辑看，罗茨鼓风机并不依靠叶片离心升压，而是通过壳体内一对同步反向旋转的叶形转子，在转子与壳体形成的封闭腔中把入口气体推移至出口。其特点是流量随转速变化较明确，排气压力受管网背压影响，在一定压力范围内能够保持较稳定的输气量。模型中泵体上方的两个圆形端盖对应转子轴系及同步齿轮区域，外部管路将气流引向侧面的立式筒体和圆筒组件，体现出进气过滤、消声或排气缓冲的布置思路。对于选型人员而言，这类结构不能只看主机本体，还要把进出口管径、弯头数量、消声器长度、检修空间和基础螺栓位置一并纳入布置。

　　结构设计上，壳体采用带散热筋和加厚安装面的箱式造型，既承担转子腔、齿轮腔和轴承座的定位功能，也承受管路拉力与运行振动。正面大圆形法兰口便于与工艺管道对接，周围螺栓孔按均布方式布置，可降低装配偏载。底部支座伸出并预留安装孔，使设备重心落在基础范围内；侧面和顶部多组弯管通过卡箍或法兰连接，方便在维护时拆换密封件、检查转子间隙。立式筒体与主机之间保留了直管段，可减少气流直接急转弯造成的阻力和脉动噪声；末端圆筒组件通过法兰与短管相连，接口层级清楚，便于在三维布局中校核干涉。

　　安装边界方面，该设备横向尺寸由主机壳体、侧向筒体和末端圆筒共同决定，纵向高度受顶部管路、上端接口和支座底面限制。布置时不能仅按静态外形留空，还应在泵体两侧预留转子、轴承和同步齿轮的检修距离，在顶部管路上方保留法兰拆装空间，在圆筒端部保留管道对接和螺栓操作空间。地脚区域需要保证混凝土基础或钢支架具有足够刚度，避免多管路连接后因热胀、振动和气流脉动产生附加弯矩。进出口管道宜设置独立支撑，不应让整机法兰长期承担管道重量。

　　建模表达上，各零部件按工程装配关系组织：铸造壳体体现壁厚过渡和加强筋，转子端盖体现止口与螺栓阵列，管路采用弯管、直管、接头和卡箍组合，立式筒体与圆筒组件通过法兰同轴连接。这种处理方式既能用于外观展示，也能帮助结构工程师检查管路走向、维修开口和设备包络。若后续进入详细设计，还可在此基础上补充转子型线、间隙公差、轴承选型、密封形式、同步齿轮润滑以及联轴器或带轮传动接口，使模型从布置方案进一步延伸到制造与装配校核。
