半封闭活塞式制冷压缩机结构设计

　　在商用制冷系统的选型与结构设计工作中，活塞式半封闭压缩机是中小冷量场景下应用占比极高的核心动设备，这类设备常见于商超冷柜机组、中小型冷库制冷站、工业冷水机、冷链运输前置制冷单元等场景，核心作用是通过活塞在气缸内的往复运动完成制冷剂蒸气的压缩升压，驱动整个制冷循环的热量搬运过程。从结构设计逻辑来看，这款压缩机采用电机与压缩腔体一体化集成的半封闭结构，取消了开启式压缩机的轴伸密封结构，从根源上降低了制冷剂沿轴封泄漏的概率，同时也减少了外置联轴器的安装对中需求，整体结构更紧凑，现场安装的调试工作量更小。设备主体的压缩段采用多缸径向布置结构，缸体外侧设计有一体化的散热肋条，在运行过程中可以借助曲轴带动的内置风扇气流，

　　带走气缸做功过程中产生的压缩热，避免排气温度过高引发的制冷剂分解、润滑油碳化等问题。顶部的阀板组件采用分层式结构设计，吸气阀片与排气阀片采用不同厚度的耐疲劳合金钢材，适配不同工况下的阀片启闭频率，减少阀片断裂的故障概率，阀板上预留的吸气、排气接口采用标准法兰连接尺寸，可直接对接制冷系统的吸排气总管，接口位置的密封面采用精加工平面设计，配合耐氟橡胶垫片即可实现可靠密封，无需额外加工密封槽。侧面的电气接线盒采用凸起式独立腔体设计，接线端子与压缩机壳体之间采用玻璃烧结密封结构，既可以保证电气绝缘性能，也能防止制冷系统内的高压制冷剂、润滑油渗入接线腔引发电气故障，接线盒的防护等级可满足常规室内机房、户外遮雨场景的安装要求，

　　无需额外加装防雨外罩。底部的安装支脚采用三点式支撑结构，支脚与主机壳体之间设计有橡胶减震垫安装位，安装时可根据机组的减震需求选配不同硬度的减震垫，降低设备运行过程中振动向安装机架的传递，支脚上的安装长孔预留了足够的位置调整余量，可适配不同规格的机组底架安装孔距，减少现场安装的二次加工工作量。从安装边界来看，这款压缩机的主体外形为近似圆柱加侧置接线盒的结构，设计选型时需要在设备周边预留不小于150mm的操作空间，用于接线、检修阀板组件、更换内置油过滤器等操作，设备顶部需要预留200mm以上的空间，方便后续拆解气缸盖进行阀片检修。曲轴箱的侧部设计有油位观察镜，安装时需要保证观察镜的朝向处于操作人员可直接观测的位置，

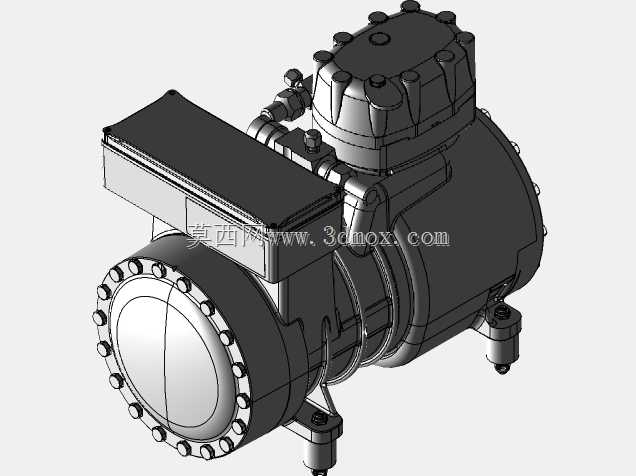

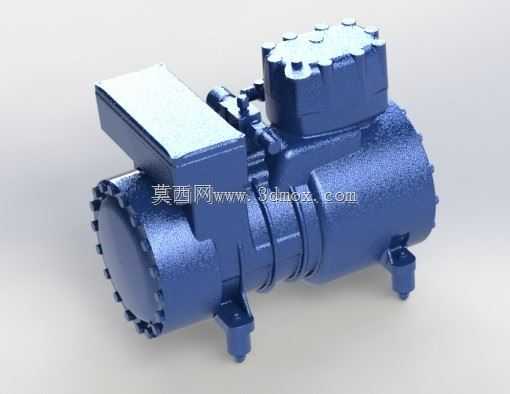

　　方便日常巡检时查看润滑油油位是否处于正常区间，避免缺油引发的曲轴、活塞连杆组件磨损。油加热器的安装接口位于曲轴箱底部，低温环境安装时需要选配对应功率的油加热器，在设备停机时维持润滑油温度，避免制冷剂大量溶解在润滑油中，引发开机时的油压过低、液击等故障。吸气口的设计位置靠近电机侧，低温的制冷剂蒸气进入压缩机后可以先经过电机绕组，带走电机运行产生的热量，再进入气缸参与压缩，既提升了电机的冷却效率，也能让吸气产生一定的过热度，避免湿冲程风险。排气口设置在阀板组件的最高位置，可减少停机时液态制冷剂在排气腔积存的概率，降低开机液击的风险。在三维建模过程中，这款模型完整还原了压缩机的外部安装接口、支脚位置、接线盒尺寸、检修端盖的螺栓分布等关键结构，可直接用于制冷机组的整体装配干涉检查、管路走向设计、安装机架的结构校核，建模时对内部的活塞连杆、曲轴等运动部件的装配关系也做了对应还原，可用于模拟压缩机运行时的运动轨迹，校验运动部件与壳体之间的间隙是否合理，避免设计阶段出现运动干涉问题。对于制冷设备的结构设计人员来说，这类准确的三维模型可以大幅减少前期选型匹配时的尺寸核对工作量，不用反复对照二维样本测量安装尺寸，直接在装配环境中即可完成管路、电气走线、机架结构的适配设计，提升整体设计效率。
