废水处理用罗茨鼓风设备结构设计

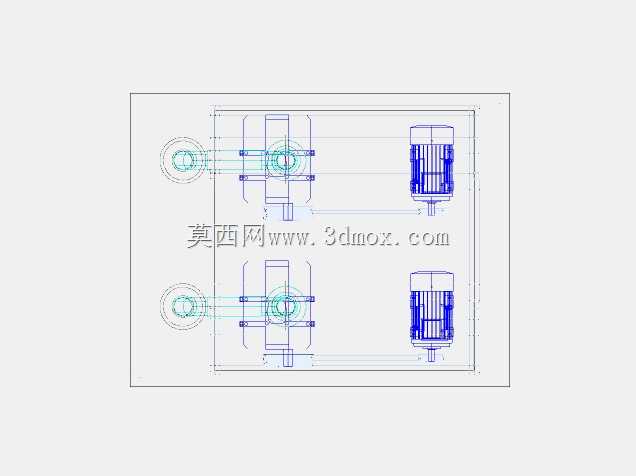

　　在市政污水处理厂的生化处理段、工业废水处理的好氧池曝气环节，罗茨鼓风机是核心的气源供给设备，其运行稳定性直接决定生化系统的溶解氧浓度，进而影响整个污水处理工艺的处理效率。这套罗茨鼓风机的三维结构设计，完全围绕废水处理场景的实际工况展开，从安装适配到运行特性都做了针对性的结构优化。从结构布局来看，整套设备采用主机与驱动电机直联的紧凑排布，两个三叶型叶轮平行布置在机壳内部的腔室中，叶轮之间、叶轮与机壳内壁、叶轮与两端端盖之间都预留了微米级的配合间隙，既保证转动过程中不会出现机械摩擦，又能尽可能减少气体回流泄漏，保证容积效率。设计阶段首先考虑的是安装边界的适配性，整套设备的底座采用一体化铸铁结构，

　　地脚螺栓孔的间距按照常规废水处理站鼓风机房的预留安装尺寸做了标准化设计，进风口位置预留了消音器安装接口，出风口采用标准法兰连接，可直接对接厂区的曝气管道系统，不需要额外做非标转接件，能大幅减少现场安装的工作量。针对废水处理场景24小时连续运行的工况，叶轮采用了渐开线型面设计，这种型线的叶轮在转动过程中啮合更平稳，气流脉动更小，相比传统两叶罗茨风机，运行时的气动噪音能降低10分贝以上，同时叶轮做了动平衡校正，额定转速下的振动值控制在行业标准允许的范围内，可有效降低长期运行时的轴承疲劳损耗。设备的两端轴承采用脂润滑结构，密封件选用耐老化的丁腈橡胶材质，可避免运行过程中润滑油泄漏进入输送的空气里，防止油污顺着曝气管道进入生化池，

　　影响活性污泥的活性，这一点是专门针对污水处理场景做的细节优化，普通工业送风用的罗茨风机往往不会考虑油污对工艺介质的影响。从功能特性来看，这款罗茨鼓风机属于容积式回转风机，输出的风量与转速呈线性对应关系，不会因为曝气池液位波动、管道阻力变化出现风量大幅波动的情况，能稳定为好氧池提供定量的压缩空气，保证生化池内溶解氧浓度稳定在工艺要求的2-4mg/L区间，避免溶解氧波动导致的微生物活性下降问题。设计过程中还考虑了后期维护的便利性，机壳侧面预留了检查口，不需要完全拆解设备就能检查叶轮的啮合状态、清理腔体内的积尘，两端的轴承座采用可拆卸式结构，更换轴承时不需要吊离整个主机，能大幅缩短设备维护的停机时间，对于不能长时间断气的污水处理工艺来说，

　　这种维护友好的结构设计能有效降低运维风险。整套设备的进出口方向做了可调整的结构预留，可根据鼓风机房的管道排布方向选择上进下出或者侧进侧出的安装形式，适配不同场地的安装条件，底座上还预留了减震器安装位，可根据现场的减震要求选配橡胶减震器或者弹簧减震器，减少设备运行时的振动传递到建筑结构上。在叶轮的轴端密封设计上，采用了迷宫密封加骨架油封的双重密封结构，即使在100kPa的额定升压下，也不会出现气体泄漏的问题，同时能阻挡外界的粉尘进入机壳内部，磨损叶轮和机壳的配合面，延长设备的大修周期。从气流走向来看，空气从进风口进入机壳腔室后，随着叶轮的转动被封闭在叶轮与机壳形成的密闭腔体内，从进气侧被推送至出气侧，整个过程不需要润滑油参与压缩，输出的空气洁净无油，完全满足污水处理曝气工艺对气源洁净度的要求，不会造成曝气头的堵塞。
