多层钢结构工业操作平台三维设计

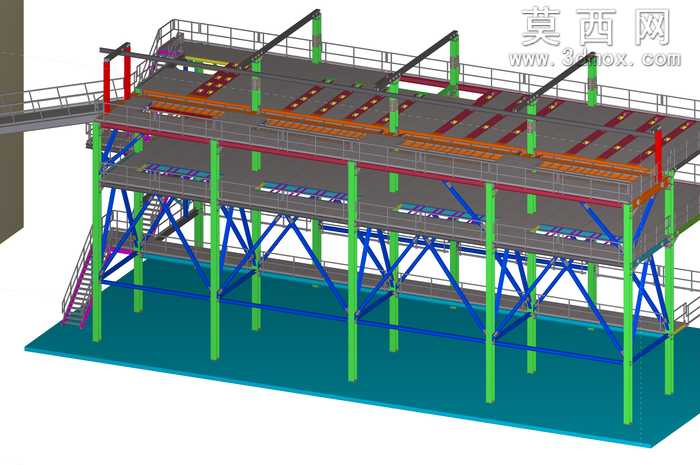

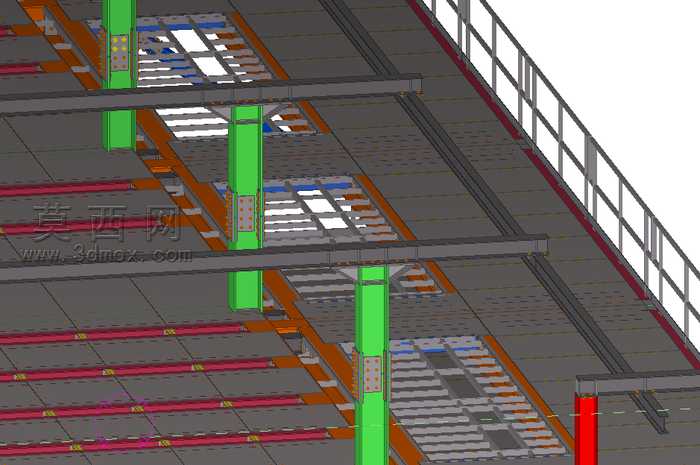

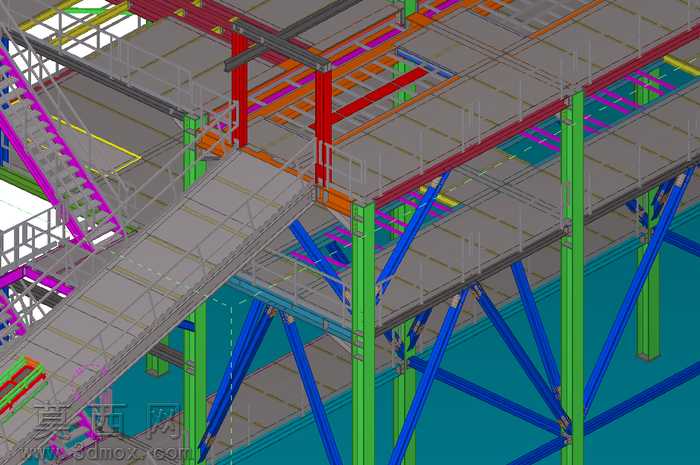

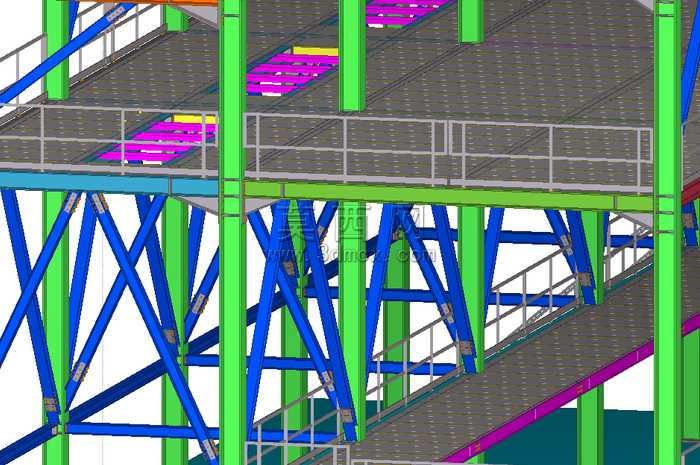

本作品为多层钢结构工业操作平台的三维建模成果，建模过程中严格遵循钢结构设计规范，对平台的各组成构件进行了1:1比例的精准还原。建模阶段首先搭建整体框架体系，以绿色标识的竖向承重钢柱作为核心竖向传力构件，柱体采用等截面实腹式型钢设计，柱间通过蓝色标识的交叉斜撑形成稳定的桁架式支撑体系，有效传递水平荷载与竖向荷载，避免结构出现失稳变形。平台分层设置水平承重梁系，梁体与钢柱采用刚性节点连接，节点处的加劲肋、连接螺栓等细部构造均做了精细化建模，还原真实的连接受力逻辑。平台作业面采用花纹钢板材质进行渲染，表面设置防滑纹理，还原工业平台的实际使用质感，平台临边位置设置标准化的安全防护栏杆，栏杆由横杆、立杆与底部挡脚板组成，符合工业安全防护的规范要求。不同楼层之间设置倾斜的人行通道，通道踏板同样做防滑处理，通道两侧同步设置防护栏杆，保障人员通行安全。材质分配阶段对不同功能构件做了明确的色彩区分：竖向承重柱采用亮绿色漆面材质，斜向支撑构件采用蓝色漆面材质，平台边梁采用紫色漆面材质，既便于在模型中快速区分构件类型，也还原了工业钢结构厂房常用的分色涂装工艺。设计过程中充分考虑平台的承重需求与空间利用率，多层布局可同时满足不同高度的作业、设备放置需求，斜撑的布置避开了主要通行与操作区域，在保障结构刚度的前提下最大化预留作业空间。模型整体装配逻辑清晰，各构件的干涉检查均已完成，不存在构件错位、穿模等问题，可用于钢结构施工交底、结构受力模拟演示、工业场景布局规划等场景，完整呈现了钢结构操作平台从构件设计到整体装配的全流程设计思路。
