航空翼面弧形铝质加强肋结构设计

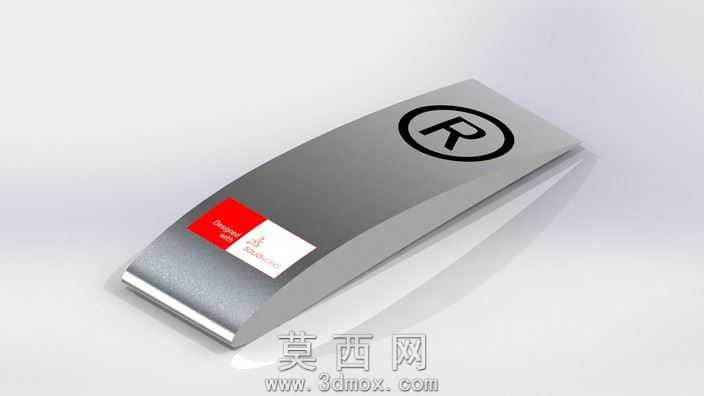

本作品为航空翼面配套的加强肋结构三维建模成果，建模阶段依托参数化设计逻辑完成整体形态构建，首先结合翼面的气动曲面轮廓提取肋件的外边缘基准曲线，通过放样命令生成肋件的弧形主体基体，保证肋件弧度与对应翼段的蒙皮曲面完全贴合，避免装配后出现应力集中的间隙问题。建模过程中对肋件的边缘做了等半径倒圆角处理，所有过渡圆角的半径均按照航空结构件的工艺标准设定，既消除锐边带来的应力集中隐患，也匹配后续铝箔类轻质材料的冲压加工工艺要求。材质编辑阶段针对铝质基材的特性做了精细化调整，主体金属材质设置了适度的反射粗糙度，还原航空铝材经阳极氧化处理后的哑光银灰色质感，表面的标识区域采用分层材质赋予方式，注册商标区域设置高对比度的黑色哑光印刷质感，侧边的标识标签分别设置红色、白色的基底材质，叠加细微的印刷网点纹理，模拟真实产品表面的不干胶标签效果，让渲染效果更贴近实物的视觉表现。结构设计上充分考虑航空构件的轻量化需求，在保证肋件支撑强度的前提下对非受力区域做了壁厚优化，整体采用等壁厚的薄壳结构设计，壁厚参数经过受力模拟验证，能够承受翼面在气动载荷下的弯折应力，同时最大限度降低构件自身重量，匹配航空设备的减重设计要求。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角投射，搭配底部的弱补光消除结构暗部的死黑区域，开启环境光遮蔽效果突出肋件的弧形曲面起伏与边缘细节，地面设置微弱的反射效果衬托构件的金属质感，最终呈现的渲染图清晰展现了肋件的整体形态、表面细节与材质特征，能够直观体现该加强肋的结构特点与设计完成度，为后续的结构验证、工艺加工提供精准的三维数据参考。
