工业用鼠笼式三相异步电动机结构

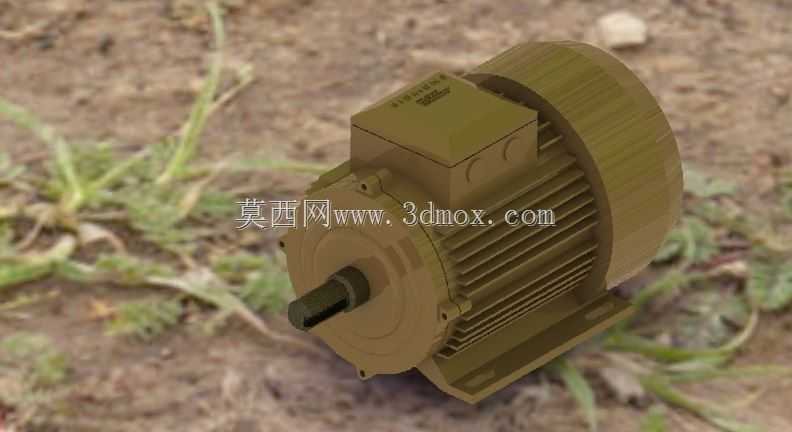

　　这款鼠笼式三相异步电动机的三维结构还原，完全围绕工业现场实际安装与运维需求搭建，没有做多余的外观美化，所有结构特征都对应量产实物的加工与装配逻辑。从应用场景来看，这类电机是离散制造业产线、通用输送设备、中小型泵组与风机配套的核心动力源，覆盖轻工包装、农产品加工、常规机加工辅机、小型暖通系统等多个对成本敏感度较高、运行工况相对稳定的场景，不需要伺服级的高精度位置控制，核心需求是长时间连续运行的可靠性、安装替换的通用性以及较低的维护成本。

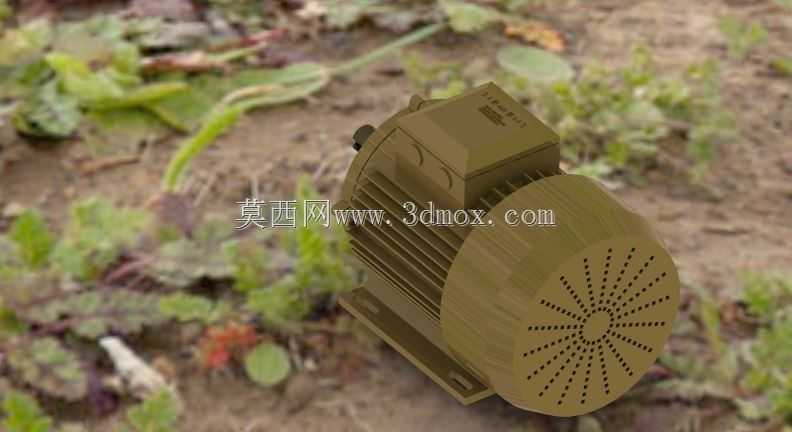

　　从功能特性上看，模型完整还原了电机的核心构成：带散热筋的铸铁机座是整个结构的承载主体，轴向排布的环形散热筋不是随意设计的，筋条高度、间距以及和机座的过渡圆角，都匹配自扇冷式结构的风路走向——电机后端的风罩内集成离心风扇，转子转动时带动空气沿散热筋轴向流动，带走定子绕组产生的热量，保证额定负载下绕组温升控制在绝缘等级允许范围内。前端盖与后端盖通过止口和机座定位，配合深沟球轴承支撑转子轴系，轴伸端采用标准的平键连接结构，键槽尺寸、轴伸直径、轴肩定位高度都符合对应机座号的通用安装规范，用户做配套设计时不需要额外调整连接尺寸，直接匹配标准联轴器或者带轮即可完成动力对接。顶部的接线盒结构还原了进线格兰头、内部接线端子排的安装空间，盒体和机座之间有密封垫安装位，满足常规工业环境的防尘防溅要求，接线腔预留的空间足够完成三相电源线的压接与固定，不会出现线缆弯折半径不足的问题。

　　设计思路上完全遵循通用工业电机的模块化设计逻辑：机座、端盖、定子铁芯、转子总成、风罩、接线盒都是可拆分的独立结构，每个部件的配合公差都按照实际加工要求做了预留——比如机座止口和端盖的配合采用基孔制过渡配合，轴承室和轴承外圈的配合公差满足过盈定位要求，转子轴和轴承内圈的配合也符合过盈装配的尺寸逻辑，做虚拟装配验证时可以直接模拟实际的压装流程，不会出现结构干涉。底座的安装脚是模型里重点还原的部分，安装孔的中心距、孔径、安装脚的厚度以及和机座的连接加强筋，都严格对应B3卧式安装的标准尺寸，安装面做了平面度的特征示意，现场安装时只要把底座固定在预制的安装机架上，保证四个安装面共面，就能避免电机运行时因为安装应力导致的轴承过早磨损、轴系不对中问题。

　　从安装边界来看，模型完整保留了所有干涉检查需要的尺寸特征：轴伸端的长度、键槽的起始位置，决定了配套联轴器的轴向安装空间，用户做传动系统布局时，可以直接提取轴伸尺寸来选配合适的联轴器，避免出现联轴器顶到端盖、或者轴插入深度不足导致的连接失效；电机总长度、总高度、接线盒的突出高度、风罩的外径，都是现场布局需要核对的边界尺寸，比如在狭小空间内安装时，要保证接线盒侧面有足够的接线操作空间，风罩后端要预留至少50mm的通风间隙，不能紧贴墙面或者其他设备，否则会影响散热效率导致电机过热。另外模型也还原了吊环的安装位，对应机座号的电机重量超过50kg时，必须通过顶部吊环起吊，不能直接拎轴伸或者风罩，避免部件变形影响装配精度。

　　对于结构设计从业者来说，这个模型可以直接用来做设备的动力段布局参考，不需要从零开始绘制电机的基础外形，能节省大量通用件建模的时间；做设备选型的工程师可以通过模型直观核对安装尺寸、连接尺寸是否和现有设备匹配，避免选型时只看样本参数忽略实际安装空间的问题；三维建模初学者也可以通过拆解这个模型，理解通用工业电机的结构组成、配合关系以及模块化设计的思路，掌握机电产品建模时的公差预留、装配基准选择的基本逻辑。整个模型没有做非功能性的外观修饰，所有结构都服务于实际的工业应用需求，和现场使用的量产电机结构完全一致，不存在为了视觉效果修改实际尺寸的问题。
