PVC母料混合搅拌设备防护栏架结构

　　该结构件对应PVC母料搅拌设备周边的安全防护与操作限位框架，主要布置在350kg级立式混料机组的检修侧、传动侧或平台通道边缘，用于隔离搅拌筒体高速旋转区域、投料口与人员通行空间，避免操作人员在设备运行过程中误触旋转桨叶、传动带轮或高温筒体，同时也可作为管路、线缆、传感元件的辅助支撑骨架。在塑料改性、母粒造粒、PVC粉料配混、色母称重投料等生产场景中，搅拌设备通常需要频繁开盖检查、人工投料、清理残料和维护轴承组件，防护框架既要满足安全距离要求，又不能妨碍检修门开启、吊具吊装和筒体翻转，因此其杆件间距、折弯半径和连接位置都需要围绕整机布局反复校核。

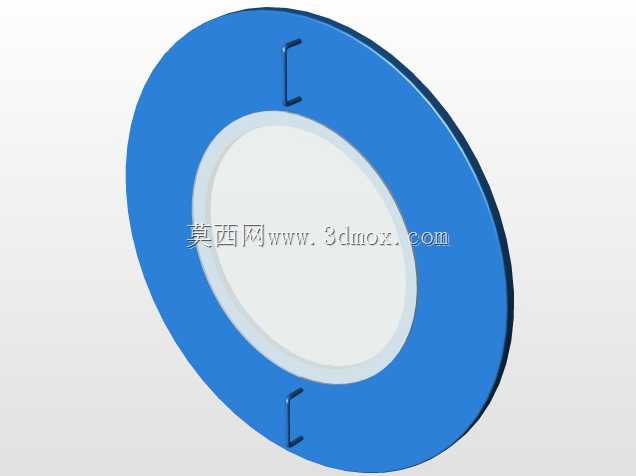

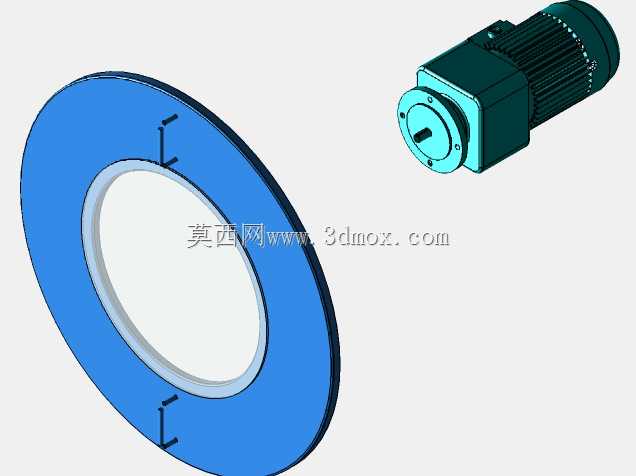

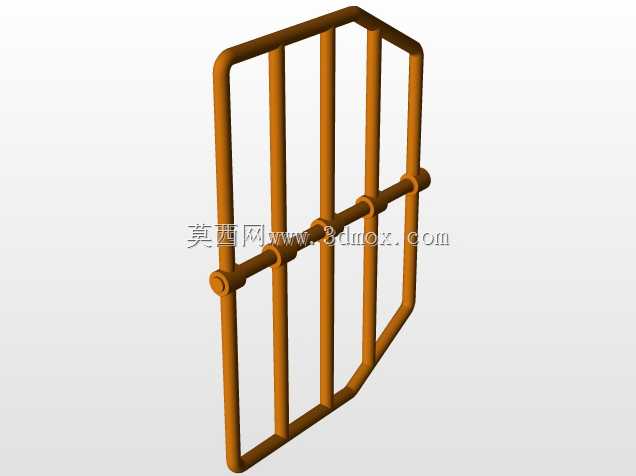

　　从结构形式看，该框架采用圆管弯折成型，外侧主轮廓由连续弯管构成，顶部和底部带有斜向收边，能够减少尖角突出，也便于在有限平台空间内避让设备筒体、加强筋和检修把手。框架内部设置多根竖向圆管，形成均匀的防护格栅；中部横向布置一根贯通横杆，并通过套筒式连接件与竖管交叉固定，使整片护栏在受到侧向倚靠、轻微碰撞或工具冲击时，能够把载荷分散到多根杆件上，而不是集中在单个焊点。圆管截面相比角钢或方管，在同等重量下具有较好的抗弯扭能力，表面无明显积料死角，擦拭粉尘和清理母料残留更加方便，这对粉体混料车间尤为重要。

　　设计思路上，框架并非独立装饰件，而是搅拌设备安全边界的一部分。竖向杆件之间的空隙需要兼顾可视性与防护性：间隙过小会增加管材数量、遮挡操作人员观察筒体内物料流动状态的视线；间隙过大则可能导致手臂、工具伸入危险区域。模型中竖管间距保持在稳定范围内，既能透过框架观察设备运行状态，又能形成有效阻隔。顶部折弯段形成较高的防护边界，底部延伸段则接近安装基面，可减少下部空隙，防止清扫工具、管件或脚部误入设备运行区。中部横杆的位置接近人体重心高度，人员倚靠时受力更合理，也增强了长竖管的中段约束，避免单根竖管因长度较大而产生明显挠度。

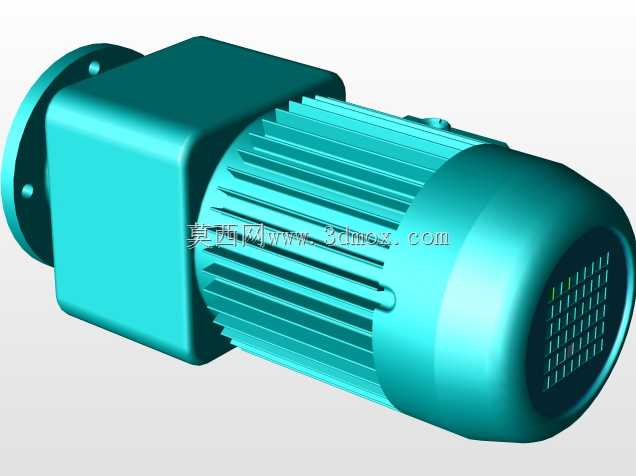

　　在安装边界方面，该框架需要与搅拌机组的平台梁、设备底座或筒体支架保持明确间距。框架后侧应预留传动部件、电机罩和卸料机构的运动空间，前侧则需保证操作人员在投料、观察和取样时有足够站位。若用于固定在钢制平台上，底部管端可通过焊接底板、膨胀螺栓或快开销轴与平台梁连接；若作为可拆卸检修护栏，则可在侧边设置铰链、插销或卡扣，使框架在更换桨叶、清理筒壁时整体开启。模型中横向伸出的短管轴头可作为铰接点、定位销座或与相邻护栏片连接的接口，也可用于安装限位开关、挡块或安全联锁件。

　　从整机配合角度看，350kg级PVC母料搅拌机在工作时会产生振动，粉料投入和桨叶启动瞬间还可能出现冲击载荷，因此护栏框架不能仅按静态装饰结构处理。竖管与外框弯管连接处需要保证焊缝连续，横杆套筒与竖管之间应形成可靠传力路径；若设备经常移动或拆装，圆管端部应设置封堵，避免粉体、水汽进入管内造成腐蚀。框架表面可根据车间环境做喷塑、涂漆或镀锌处理，颜色通常选用警示色，以明确设备危险区域边界。

　　在三维建模过程中，该类构件适合以焊接骨架思路进行参数化搭建：先确定护栏整体高度、宽度和安装面，再按筒体轮廓和检修空间调整外框折弯轨迹；竖管位置依据安全间隙和视野要求阵列布置，中部横杆按人体防护高度和刚度补强需要设置；铰接短管则结合相邻机架的孔位进行同轴约束。建模时需重点检查弯管最小弯曲半径、管端是否与平台螺栓干涉、横杆套筒是否遮挡竖管焊缝、框架开启时是否碰撞投料斗或电机罩。对于结构设计人员来说，这类护栏虽然不是搅拌核心部件，却直接关系到设备操作安全、检修效率和车间布局合理性，其杆件规格、连接方式和安装尺寸都应与整机工况同步确定。
