双铰耳式通用机械耦合连接构件

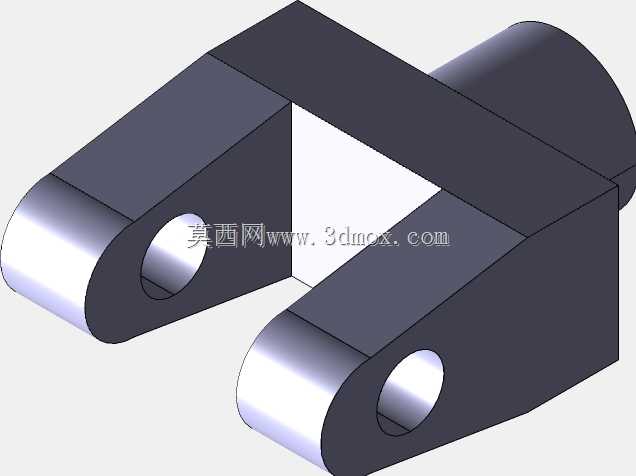

　　这类双铰耳耦合构件在工业传动、连杆机构、工装夹具的动力传递链路中应用十分广泛，常见于自动化生产线的连杆摆臂机构、工程机械的执行端连接部位、输送设备的张紧调节结构中，核心作用是实现两个独立运动部件之间的铰接耦合，既能够传递既定的拉压载荷，又可以预留足够的转动自由度，补偿装配过程中产生的位置偏差，避免刚性连接带来的应力集中问题。从结构功能来看，该构件采用对称式双铰耳布局，两个同轴分布的销孔分别对应两侧的连接端，中间的镂空让位结构一方面可以降低构件整体重量，减少运动过程中的惯量负载，另一方面能够为对接部件提供足够的摆动空间，避免运动过程中发生结构干涉。在实际设计过程中，首先需要根据应用场景的额定载荷确定销孔的直径与铰耳的厚度，

　　销孔与连接销之间通常采用间隙配合，配合公差一般选取H8/f7级别，既保证铰接转动的灵活性，又不会因为间隙过大产生晃动冲击；铰耳的外侧端面需要做倒角处理，方便装配时销轴的导入，同时去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或者对接零件表面。构件的主体连接臂采用变截面过渡设计，从铰耳部位到中间连接段的截面平滑过渡，避免直角结构带来的应力集中问题，在载荷传递路径上的截面厚度经过校核，能够满足额定拉压载荷下的强度要求，不会出现塑性变形或者断裂失效。从安装边界来看，两个销孔的中心距是核心安装尺寸，直接决定了连杆机构的运动行程与摆动角度，设计时需要根据机构的运动学仿真结果确定具体数值，同时要保证两个销孔的同轴度公差控制在0.

　　02mm以内，避免装配后销轴出现别劲现象，加剧铰接部位的磨损。销孔的内壁粗糙度要求达到Ra1.6，部分重载应用场景下还会在销孔内压装铜套或者自润滑轴承，降低铰接转动过程中的摩擦系数，延长构件的使用寿命。构件的主体材质通常根据应用场景选择，常规轻载场景下选用45号钢调质处理即可满足强度要求，表面做发黑处理提升防锈能力；重载或者腐蚀环境下可以选用合金钢或者不锈钢材质，配合相应的表面处理工艺提升环境适应性。在实际装配过程中，该构件的两个铰耳分别卡入对接部件的连接耳片之间，穿入销轴后加装开口销或者轴端挡圈进行轴向限位，防止销轴在运动过程中脱出；装配完成后需要手动测试铰接部位的转动灵活性，确保没有卡滞、异响问题，

　　同时检查摆动范围内是否存在结构干涉，确认运动行程满足设计要求。这类耦合构件的结构看似简单，但在整个传动链路中起到的作用十分关键，设计过程中需要充分考虑实际工况下的载荷特性、运动范围、装配公差等因素，任何一个尺寸的偏差都可能导致整个机构运动卡滞或者提前失效，建模过程中需要重点关注销孔的同轴度、过渡面的圆角处理、让位空间的尺寸校验，确保模型能够直接对接后续的工程图输出、仿真分析与加工制造环节，减少后续设计迭代的工作量。
