工业气瓶组管路输送场景立体造型

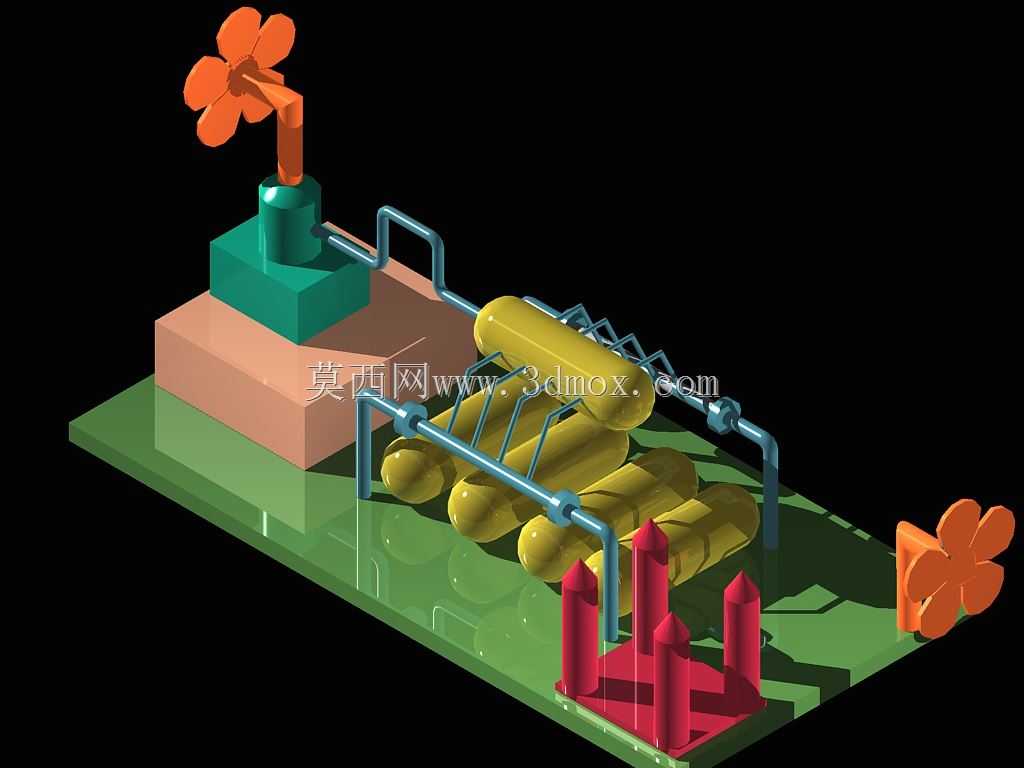

　　这套立体造型围绕工业现场常见的集中供气单元展开，把卧式气瓶组、连接管路、阀件、支撑底座以及周边工艺构筑物放在同一装配空间中表达，适合用于工艺布置演示、设备认知教学、三维场景搭建和结构方案沟通。画面中的主体由多只卧式圆柱形气瓶组成，瓶体沿底座平面分层排布，外部通过蓝色管线串联，形成清晰的介质输送路径。管路在瓶体端部和上方形成连续走向，弯头、三通、阀件位置均有明确表现，能够直观看出气体从储气瓶到外部接口的流动关系。

　　从实际工程用途看，气瓶组常用于小型供气站、实验室气源、焊接工位、切割作业区以及教学实训装置中。相比单瓶独立使用，成组布置可以提高储气量，减少频繁换瓶次数，也便于集中布置减压、截止和分流元件。模型中瓶体采用圆柱加端部封头的基本形态，符合压力容器类部件的常见外形特征；瓶身通过支架或框架约束在底座上，避免滚动和侧向位移。管路没有采用复杂曲面堆砌，而是以等径管线、直角弯转和局部并联方式呈现，便于在三维软件中检查干涉、调整走向和估算布置空间。

　　设计表达上，底座被处理为多层平台结构，绿色底板承担整体承载和安装基准作用，上方浅色块体代表设备基础或操作平台。瓶组区域占据平台中部，管线沿瓶体上方和侧部延伸，既保留检修观察空间，也让阀件操作位置更容易识别。左侧绿色方块与橙色风叶状构件可理解为配套动力或通风示意单元，红色柱状构件与橙色端部构件则丰富了工艺装置的空间层次。虽然整体带有教学示意和场景化造型特征，但各部件之间的相对位置、高度差和连接关系仍然遵循设备布置的基本逻辑：重瓶低位放置，管路高位跨越，操作面留出通道，附属构件不遮挡主要接口。

　　在外形尺寸与安装边界方面，建模时需要先确定单只气瓶的直径、长度和瓶组数量，再根据并列间距推算底座宽度。卧式瓶体之间应保留管路安装和扳手操作空间，瓶端阀件处不宜紧贴基础边缘；若用于真实项目，瓶组周围还需考虑通风、防倾倒、检漏和更换通道。模型中的平台轮廓给出了占地范围，管路最高点决定上部净空，侧边伸出的阀件和附属装置则构成侧向边界。进行结构细化时，可在瓶体端部增加瓶口、减压阀、压力表和截止阀，在管线连接处补充法兰或螺纹接头，在底座上增加固定抱箍、地脚板和防滑支撑。

　　对于三维建模人员而言，这类造型的重点不在于单一零件的复杂加工特征，而在于装配关系和空间秩序。气瓶本体可通过拉伸、旋转完成，管路适合采用扫掠方式建立，弯头和阀件可作为通用件重复调用；平台、支架和构筑物则通过基础体块组合表现。布置时应先锁定瓶组中心线，再沿接口方向铺设主管，最后处理支管、阀门和周边附件。这样既能保证模型视觉上完整，也能在后续拆分为工程图纸、物料清单或场景动画时保持结构清晰。

　　该作品把储气、输气、阀控和平台基础整合在一个可视化单元中，能够帮助设计者快速说明集中供气装置的组成方式。它既可作为工业管路课程中的演示对象，也可作为厂区微缩场景、实训装置方案和设备布局沟通的基础模型。
