2.25英寸街机轨迹球输入组件结构

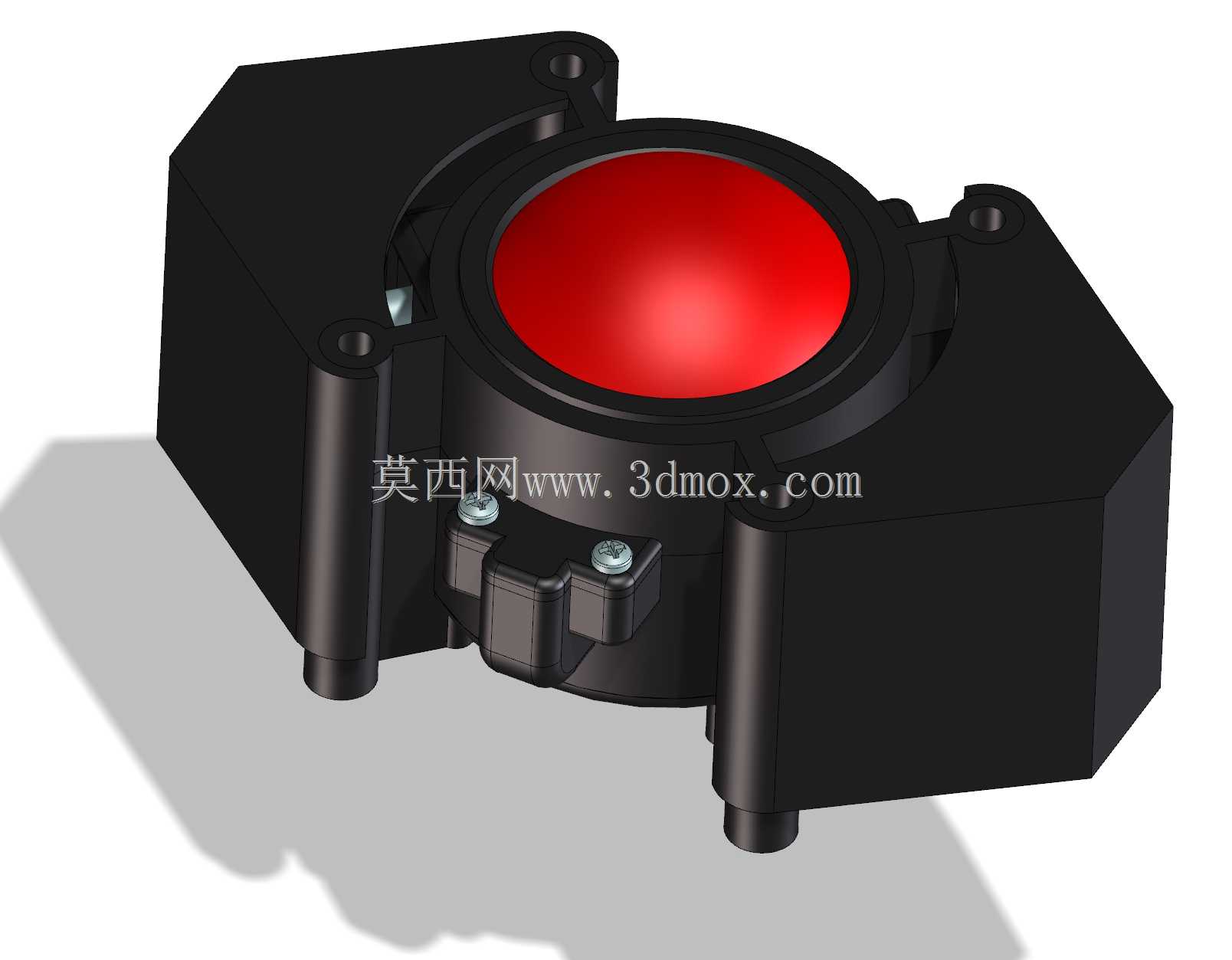

　　这款2.25英寸规格的轨迹球组件，最早大量应用于街机游戏操控台的输入场景，在早期街机厅的光枪类、球类、策略类街机框体中，是替代方向摇杆实现全向平滑光标定位的核心操控部件，相比传统八向摇杆，它能实现无死区的360度连续方向输入，操作时的阻尼反馈更贴合轨迹类操控的手感需求，后续也被移植到部分工业控制台、特种医疗设备的操作终端上，作为高精度光标定位输入装置使用，在油污、粉尘较多的工业现场环境下，这种封闭结构的轨迹球比普通光电鼠标的环境适应性更强，不会因为接触面积尘导致定位失效。从结构设计逻辑来看，整个组件采用上下对合的硬质塑料壳体作为承载基体，上下壳通过周向分布的安装柱与螺丝实现紧固，合模后形成的环形内球面刚好包裹住直径2.

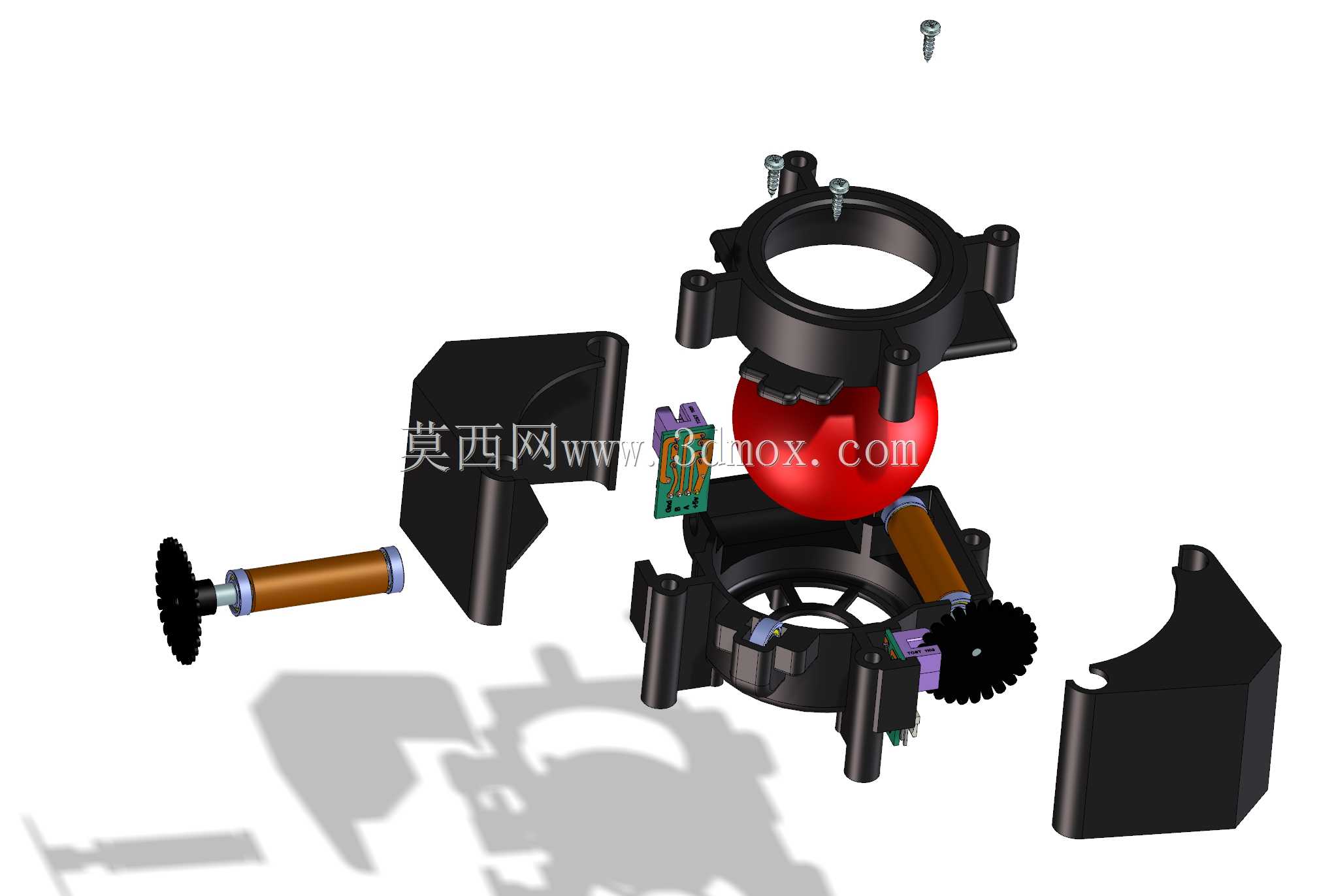

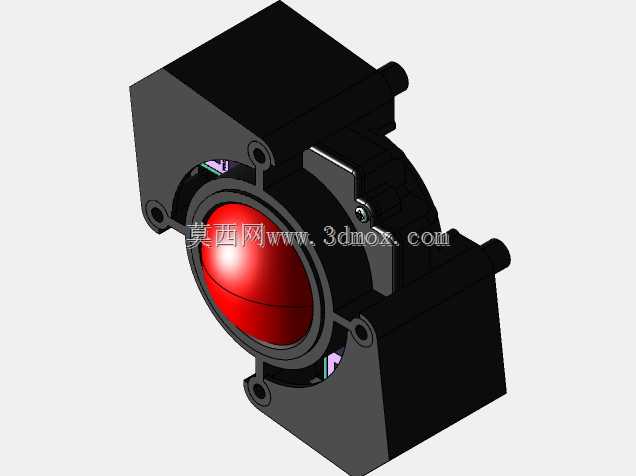

　　25英寸的红色实心滚球，球面与滚球之间预留0.1-0.2mm的活动间隙，既保证滚球转动时无卡滞，又能限制滚球的径向窜动，避免操作时出现松垮晃动感。滚球的转动量通过两个垂直正交布置的传动辊轴采集，两个辊轴分别对应X轴与Y轴的转动方向，辊轴表面包裹防滑橡胶层，靠预紧弹簧的压力始终贴合在滚球表面，当操作人员拨动滚球时，摩擦力会带动对应方向的辊轴同步转动，辊轴末端的直齿圆柱齿轮会带动光栅编码盘或者碳膜电位器转动，将机械转动量转化为电信号输出给设备主控板，实现光标位置的对应移动。组件的侧边设置有独立的安装定位耳，每个定位耳上都预留了标准螺丝过孔，安装时可以直接固定在街机框体的操控台面板开孔处，面板开孔尺寸需要匹配组件外轮廓的最大直径，

　　安装后滚球的上表面高出操控面板约8mm，刚好符合人体工学的手指拨动高度，操作人员可以用掌心或者指腹贴合滚球表面施力，长时间操作也不容易产生疲劳。壳体内部的编码电路板采用插装式固定结构，通过壳体上的卡槽定位，不需要额外打胶固定，后期维护时拆开上下壳就能直接更换编码板或者磨损的辊轴橡胶层，维护成本较低。考虑到街机场景下的高频高强度使用，整个结构的易损件只有辊轴表面的橡胶层与滚球本身，所有传动部件都隐藏在封闭壳体内部，能有效阻挡游戏过程中洒落的饮料、烟灰、零食碎屑进入结构内部，避免传动卡滞。两个正交辊轴的轴承位置采用自润滑塑料轴套，不需要额外加注润滑脂，长期使用也不会因为润滑油干涸导致转动阻尼变大，辊轴与齿轮的配合采用过盈压装，

　　没有额外的紧固螺丝，装配工序简单，适合批量注塑生产。组件的外盖部分做了弧形倒角处理，安装后与操控面板贴合的位置没有突出的锐边，不会刮伤操作人员的手腕，外露的滚球表面做了哑光磨砂处理，拨动时不会因为手汗出现打滑，定位精度可以满足街机游戏的像素级移动需求，在工业控制场景下替换高精度编码元件后，也能实现0.1度级的转动角度识别，适配不同场景的定位需求。整个结构的安装边界完全围绕标准街机操控台的安装尺寸设计，不需要额外定制转接支架就能直接替换同规格的老旧轨迹球组件，互换性较强。
