带H标识异形三通连接结构件

　　该结构件属于通讯设备配套的管路连接类构件，主要应用在户外通讯基站的信号传输管线接驳、手持通讯终端的内置气路/走线防护连接场景，也可适配小型通讯中继设备的内部管线分流需求，解决多方向管线接驳时的空间受限问题。从实际使用场景来看，这类构件常安装在通讯设备的壳体转角位置，既要满足不同走向的管线连通要求，又要适配设备外壳的曲面造型，避免突出结构影响设备整体装配与外观一致性。

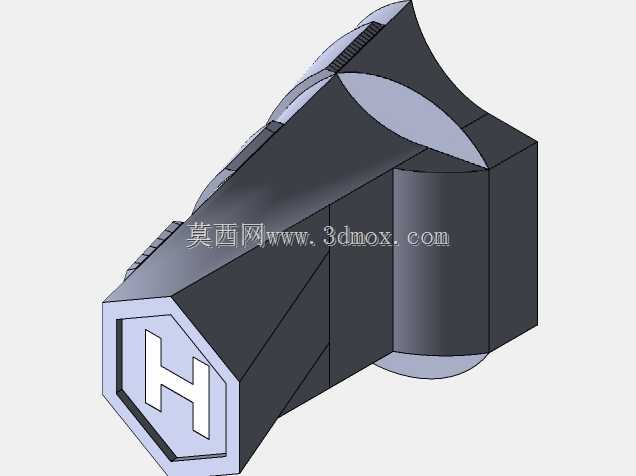

　　功能层面，该构件核心作用是实现三个方向的管线连通与固定，其中一端为六边形接口，端面带有凸起的H标识，可在装配时快速识别接口对位方向，降低现场装配的对位误差；另外两个接口分别适配圆柱型管线与扁平型走线槽，可同时容纳信号传输线与气路管线通过，内部做了平滑过渡的流道/走线腔设计，避免管线弯折角度过大造成的信号衰减或气路阻力升高。构件侧面设置有防滑齿纹结构，在手动拧紧装配时可增加摩擦力，无需额外工具即可完成初步固定，适合通讯设备现场快速安装维护的作业需求。

　　设计思路上，该构件优先考虑了狭小空间内的装配适配性，主体采用曲面与平面结合的异形造型，将传统三通的直角过渡改为大弧度曲面衔接，既减少了管线弯折的应力集中点，也能更好贴合通讯设备壳体的弧形内壁，降低安装时的空间占用。接口部分的六边形结构做了加厚处理，可承受装配时的拧紧力矩，避免接口开裂；H标识采用凸起式结构，与构件主体一体成型，无需后续印刷或粘贴标识，长期户外使用也不会出现标识磨损脱落的问题。构件的壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既满足结构强度要求，也适配注塑成型的工艺要求，避免成型时出现缩痕、翘曲等缺陷。

　　外形尺寸与安装边界方面，该构件主体最大长度约68mm，六边形接口对边尺寸为22mm，圆柱接口外径为18mm，扁平接口的截面尺寸为12mm24mm，安装时需要预留的最小操作空间为80mm50mm*45mm，三个接口的中心轴线夹角分别为90度与120度，可适配转角位置的管线走向需求。安装时六边形接口端可通过卡簧或螺纹与设备壳体固定，另外两个接口采用过盈配合搭配密封圈的方式与管线连接，可满足IP65级别的防护要求，适合户外通讯设备的防雨防尘使用场景。构件的曲面部分做了圆角过渡，所有棱边的圆角半径不小于1mm，避免安装时划伤操作人员或损坏管线外层防护层。

　　从结构设计的细节来看，该构件内部的连通腔做了渐变式截面设计，从六边形接口端的大截面逐步过渡到另外两个接口的对应截面，减少介质或走线通过时的阻力，同时也避免了截面突变造成的应力集中，提升构件的整体抗冲击性能。侧面的防滑齿纹深度为0.8mm，齿距为2mm，既保证足够的摩擦力，也不会因为齿纹过深造成构件局部壁厚不足影响强度。整体结构无倒扣设计，注塑成型时可采用简单的两板模结构，降低生产制造成本，适合通讯设备配件的批量生产需求。
