1206型贴片式发光二极管结构设计

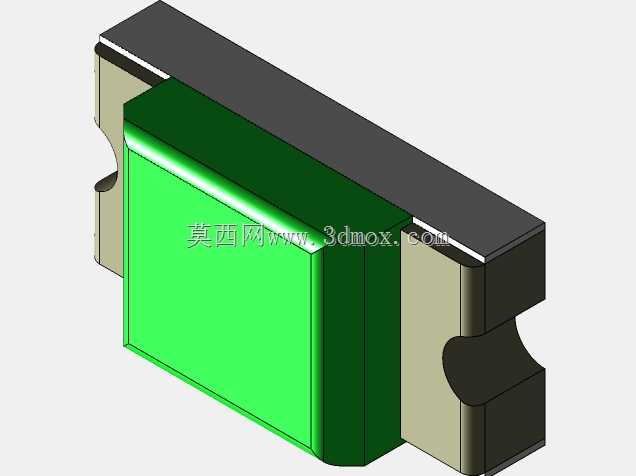

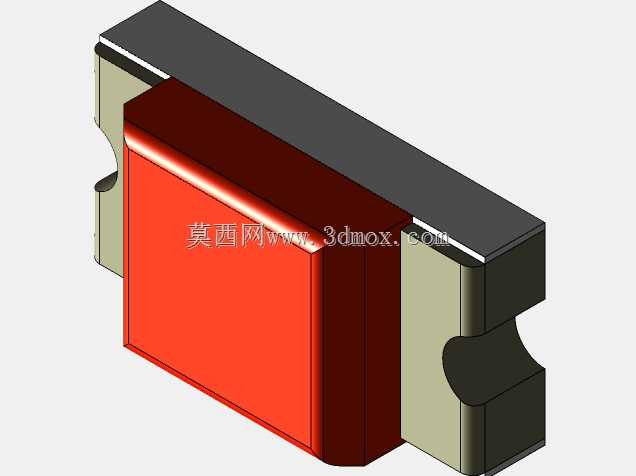

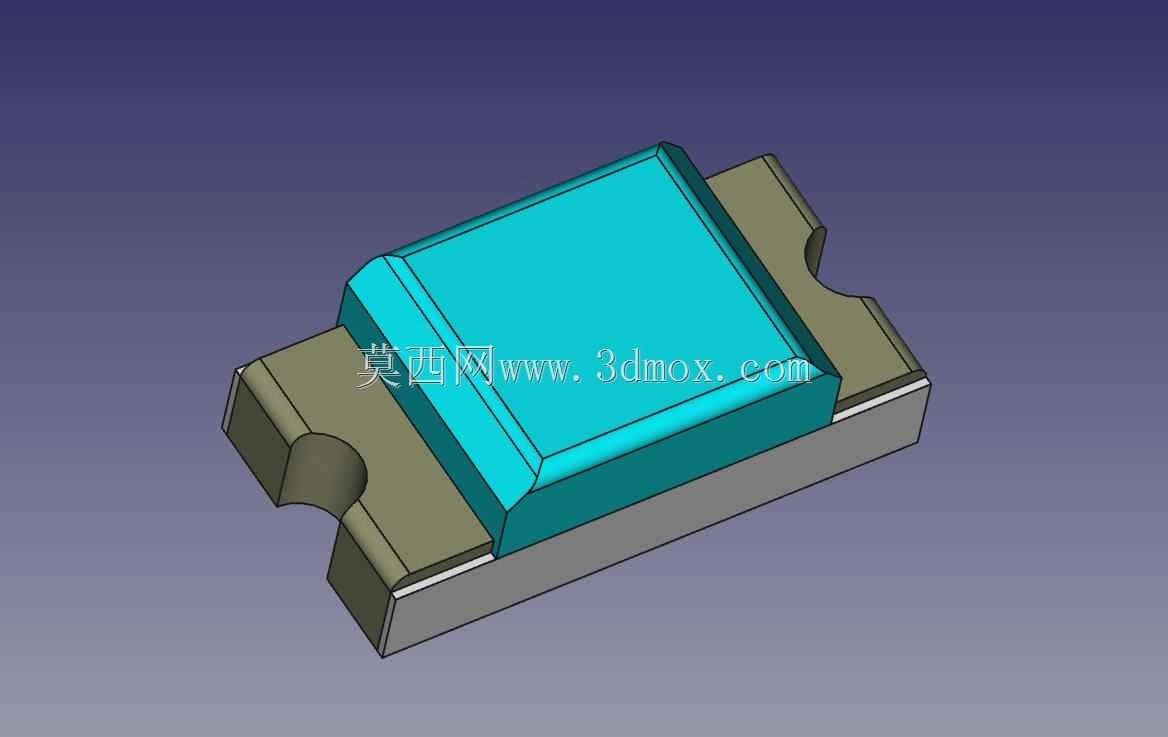

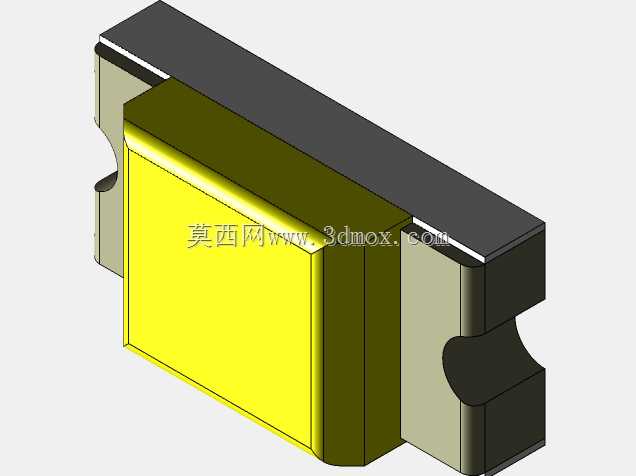

　　在消费电子、通讯终端、工业控制板卡的表面贴装产线里，1206封装的贴片LED是极为常见的板载指示器件，这类器件的三维建模精度，直接影响PCB Layout阶段的封装匹配度、SMT贴片工序的钢网开孔合理性，以及整机装配后的结构干涉校验结果。不同于直插式LED需要预留引脚穿孔空间，1206封装的贴片器件完全依托焊盘与PCB表面实现电气连接与机械固定，建模时首先要明确其核心安装边界：器件整体长度控制在3.2mm、宽度1.6mm，这也是1206封装命名的核心尺寸依据，不含焊端的本体高度通常在1.1mm左右，建模时必须严格卡准这几个核心尺寸，否则在做板级装配校验时，极易出现与周边屏蔽罩、结构壳体的干涉问题。从实际应用场景来看，这类LED常被用于通讯设备的电源状态指示、信号链路通断提示、按键背光补光，部分低亮度需求的场景下也会作为简易的状态码输出载体，不同应用场景下对其发光面的角度、焊端的吃锡空间都有细微要求，建模时不能只做规整的方块拼接，要还原焊端的内凹结构——也就是实物两端电极处的弧形缺口，这个结构并非工艺瑕疵，而是SMT回流焊过程中容纳焊锡爬升、避免焊锡挤压导致器件偏移的关键设计，若建模时忽略这个内凹特征，后续做钢网开孔设计、焊盘尺寸匹配时就会出现偏差，容易引发贴片后的立碑、虚焊问题。从设计思路上拆解这个模型，首先要区分三个核心结构部分：中部的发光封装本体、两端的金属焊端、底部的绝缘基座。发光本体采用半透明的环氧树脂封装，

　　建模时要还原其顶部的微倒角特征，这个倒角一方面是封装脱模时的工艺需求，另一方面可以调整发光的出光角度，避免光线过度集中形成刺眼的亮斑；两端的金属焊端并非完全贴合在基座侧面，而是有半包式的弯折结构，包裹住基座的上下边缘一小部分，这个结构是为了增加焊端与基座的结合强度，同时在回流焊时让焊锡能够包裹住焊端的上下表面，提升焊接后的机械抗剪能力，很多新手建模时会把焊端做成简单的方块贴在侧面，完全忽略弯折包裹的结构，这样导出的STEP模型导入PCB设计软件做3D校验时，会出现焊端与焊盘的位置错位，无法真实模拟焊接后的装配状态。在实际的结构选型阶段，工程师往往会先调用这类精准的三维模型，在PCB布局阶段就同步核对器件与周边结构件的间隙：

　　比如通讯设备面板上的导光柱，需要正对LED的发光中心，若模型的发光面位置偏移0.2mm，实际装配后就会出现导光不均、亮边暗区的问题；再比如部分超薄通讯终端的壳体内部，PCB到壳体内壁的间隙只有1.2mm，若模型的高度尺寸偏差0.1mm，就可能出现壳体顶到LED本体、导致PCB受压变形的问题。另外，建模时还要注意焊端的镀层厚度不需要单独体现，因为微米级的镀层对宏观装配尺寸没有影响，只需要把焊端的整体外形尺寸、与基座的配合位置做准确即可，不需要过度追求微观工艺细节而增加不必要的模型复杂度，毕竟这类通用元器件的模型核心用途是板级装配校验、SMT工序的可制造性分析，而非做光学仿真的精细模型。很多刚接触电子结构设计的工程师，

　　容易把1206LED和同封装的电阻、电容模型混淆，实际上三者的本体外形有明显区别：电阻电容的本体是规整的长方体，端部焊端没有内凹的弧形缺口，而LED因为封装工艺的差异，本体顶部有突出的透镜区域，端部的内凹结构也更明显，建模时要把这些差异特征体现出来，避免在BOM模型匹配时出现错件的问题。在做整机的虚拟装配时，这个模型还可以用来校验波峰焊或回流焊的工装治具避让空间：治具的压块需要避开LED的发光本体，只压在器件两端的焊端位置，若模型没有准确体现本体的突出高度，压块设计时就可能压伤发光面，导致器件报废。从长期的工程实践来看，这类通用贴片元器件的三维模型，不需要做过多的参数化变形，只要把核心安装尺寸、外形特征、配合边界做准确，就能覆盖绝大多数的设计场景，毕竟1206封装是行业通用的标准封装，不同厂商的产品尺寸公差都控制在极小的范围内，只要模型符合JEDEC封装标准，就可以直接用于各类通讯板卡、消费电子、工业控制板的设计流程中，不需要针对每个厂商的产品单独建模，这也是标准封装元器件模型的核心价值——减少重复建模工作量，提升结构设计与PCB设计的协同效率，避免因为模型尺寸不准导致的后期改板、试产返工问题。
