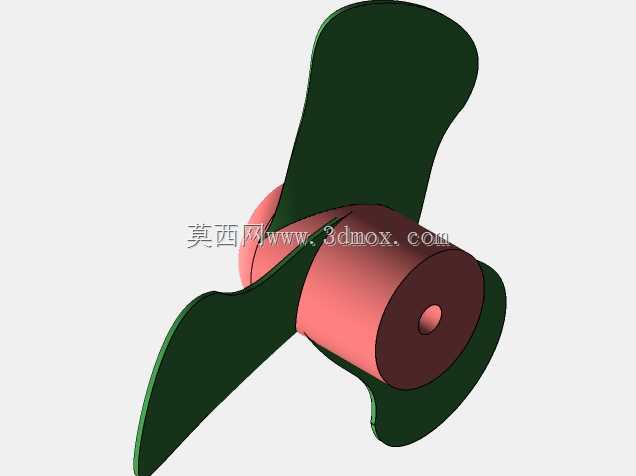

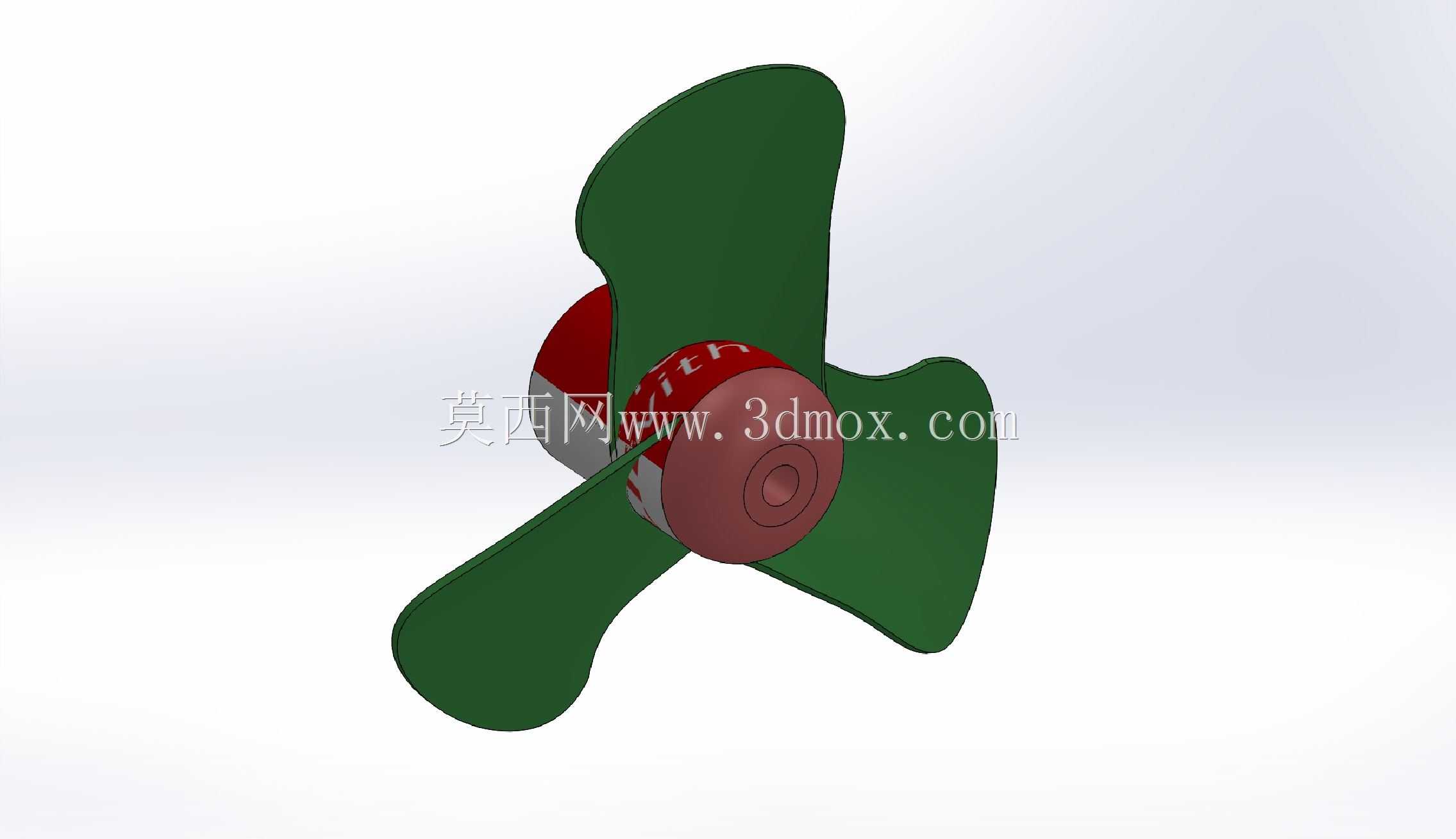

便携式通风设备用30厘米三叶螺旋桨

　　日常作业场景里，不少临时通风、局部降温的工位都依赖便携式风机完成空气置换，这类设备的核心做功部件就是配套的螺旋桨风叶，本次建模的30cm规格三叶桨，正是适配手持、台置类便携通风设备的专用部件。从实际使用场景来看，这类风叶常被用在狭小空间临时排风、设备检修点位局部送风、户外作业人员随身降温等工况，作业环境往往存在空间局促、设备需要频繁挪动的特点，这就对风叶的动平衡表现、结构强度、送风效率都提出了比较具体的要求。

　　设计这款风叶的时候，首先要敲定的是安装边界尺寸：整体回转直径控制在30cm，刚好适配多数便携风机的防护网罩内径，不会出现叶尖擦碰护网的问题，也不会因为直径过小导致送风覆盖范围不足。桨叶与驱动电机的连接部位采用了带定位台阶的轮毂结构，轮毂中心的安装孔匹配常规便携风机的电机输出轴径，台阶面可以保证风叶安装后与电机轴保持垂直，从安装基准上减少运转时的径向跳动。轮毂外侧做了防滑的滚花结构，既方便徒手安装时拧紧固定，也能在长期运转后避免风叶与轴之间出现相对滑动，杜绝丢转问题。

　　桨叶的叶型设计没有照搬大型工业风机的大扭角结构，而是针对便携设备的低转速、小功率电机特性做了优化：叶根位置的扭角更大，保证靠近轮毂的气流也能被有效带动，避免中心区域出现送风盲区；叶尖位置的扭角逐步收小，降低叶尖位置的空气阻力，减少电机启动时的负载，同时也能压低运转时的风切噪音，适合在有人值守的工位近距离使用。三片桨叶采用等夹角120度均匀分布，建模时对每一片桨叶的曲面做了一致性校验，保证三个叶片的质心落在回转轴线上，减少高速运转时的振动，既可以延长电机轴承的使用寿命，也能避免便携设备因为振动出现移位、滑落的问题。

　　材质适配方面，这款风叶的壁厚设计兼顾了注塑成型的工艺要求与结构强度需求，桨叶主体壁厚保持均匀，避免注塑时出现缩痕、翘曲变形，叶根位置做了局部加厚过渡，分散运转时的离心力载荷，即使长期满负荷运转也不会出现叶根断裂的问题。桨叶前缘做了小圆弧倒角处理，既可以减少气流经过前缘时的紊流，提升送风效率，也能避免尖锐边缘在安装、维护时划伤操作人员。

　　从实际功能表现来看，这款30cm三叶桨的送风距离可以覆盖3米左右的范围，在便携风机常用的功率档位下，风量输出平稳，不会出现局部风速过高、周边区域无风的断层问题，完全能满足临时通风、局部降温的使用需求。建模过程中对风叶的安装配合尺寸做了公差预留，轮毂与电机轴的配合间隙控制在合理范围，既不会因为间隙过大出现运转晃动，也不会因为间隙过小导致安装困难，适配市面上多数同规格便携通风设备的安装接口，替换安装时不需要额外做结构修改。

　　不同于大型工业风机的金属风叶，这款风叶的曲面造型更注重轻量化与空气效率的平衡，整体重量控制在较低水平，不会给便携设备的电机造成额外的启动负担，即使是电池供电的充电式便携风机，搭配这款风叶也能获得更长的续航时间。桨叶的曲面过渡顺滑，没有突兀的折角，日常清洁时可以直接擦拭表面，不容易积攒灰尘，维护起来比较方便。在结构校核阶段，针对风叶运转时的离心力载荷做了模拟验证，叶根位置的应力分布均匀，没有明显的应力集中点，完全能满足长期连续运转的强度要求。
