小型滚筒式混凝土搅拌设备结构

　　这套小型滚筒式混凝土搅拌设备主要面向民用建筑、乡村自建房、庭院硬化、道路修补、预制小件加工以及临时施工点的拌料需求。设备整体采用倾斜回转滚筒配合双侧支撑机架的布置方式，滚筒承担物料容纳、翻拌与卸料导向功能，机架负责承载、支撑和维持工作姿态，侧部手轮用于人工调整滚筒倾角，使拌合物在搅拌、暂停和出料之间切换。与大型搅拌站相比，这类设备不追求连续化大批量生产，而强调移动布置便利、结构简单、维护门槛低以及在狭窄场地中的适应性。

　　从实际使用场景看，设备常放置在砂石料堆附近或施工工作面旁，操作人员按配比投入水泥、砂、石和水后，滚筒绕自身轴线旋转，内壁带料结构将物料不断提升、跌落和交叉混合。滚筒的倾斜角度直接影响物料停留时间与拌合均匀性：角度较陡时，物料集中在筒底，适合快速粗拌；角度放缓后，物料轴向翻动范围增大，混合更充分；出料时进一步改变筒口朝向，拌合物可在滚筒转动辅助下沿筒口排出。手轮机构通过转轴、支承座和机架连接，调整时需要兼顾锁紧可靠性与操作力，避免满载状态下出现非预期转动。

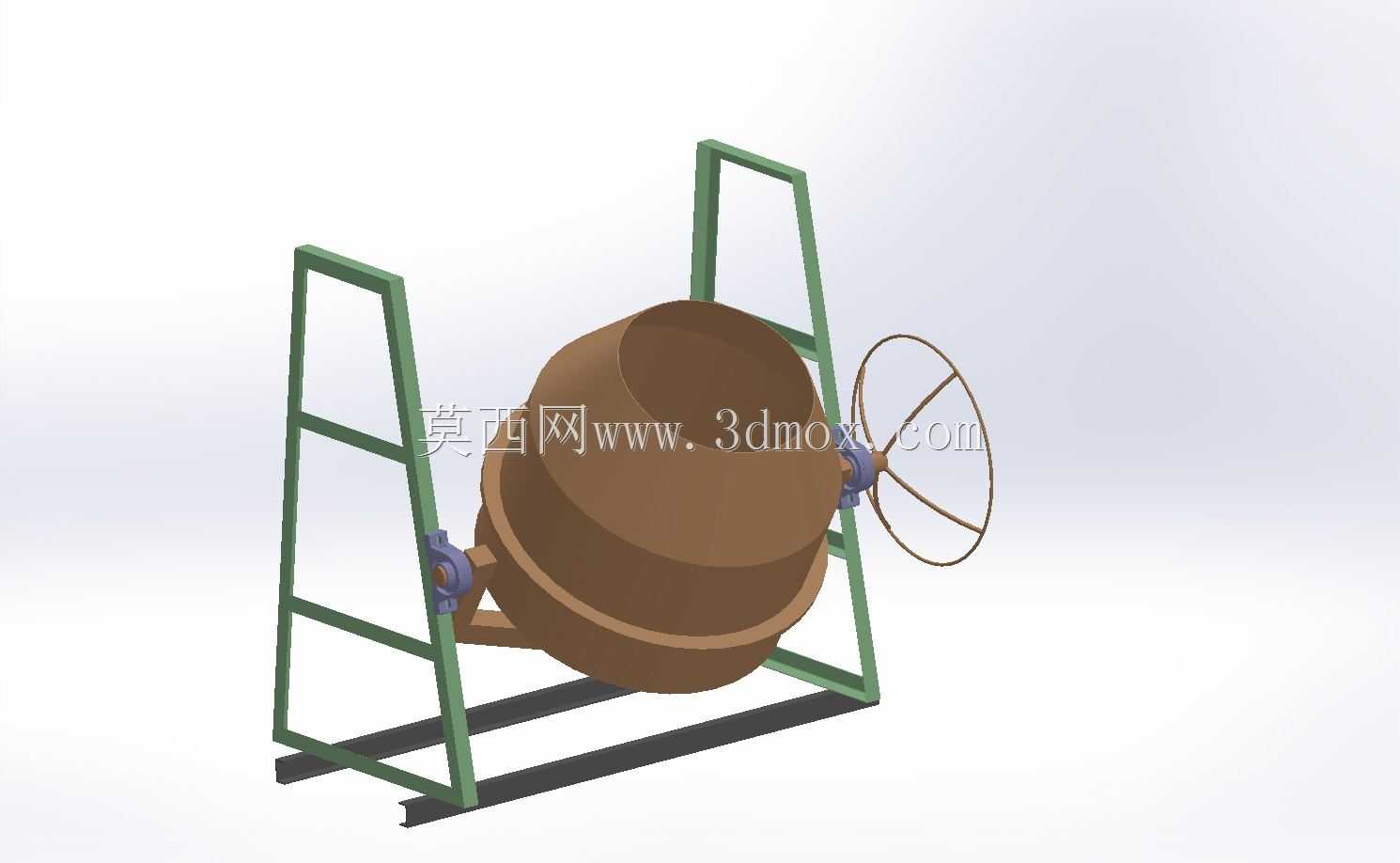

　　结构设计上，滚筒外形采用回转体思路，筒身中部容积较大，两端通过锥段或过渡段收束，既保证装料量，也便于物料向筒口汇聚。筒体外轮廓需要兼顾刚度与轻量化，壁厚和加强形式应根据装载容量、物料冲击以及焊接工艺确定。若用于真实制造，筒内壁还需设置耐磨衬板或导料叶片，叶片的螺旋方向、高度和弯折角度会决定带料高度与卸料顺畅程度。模型中可见的绿色框架为典型门式支撑结构，两根侧架通过底部横梁和横向联系件形成稳定空间，支腿外扩能够降低满载倾覆风险，底部接触区域需要预留放置垫木或固定地脚的位置。

　　安装边界方面，布置该设备时不能只看滚筒本体投影，还要为侧部手轮旋转、筒口出料、料斗上料、人员操作和维修拆卸留出空间。机架左右两侧应保留手轮转动及人员站位距离，前方需要留出接料手推车或料桶的通道，后方则要考虑动力部件、护罩和检修空间。设备工作时存在振动和物料冲击，放置地面应平整压实，支腿下方宜设置垫板以分散载荷。若在临时场地使用，还要确认上方无障碍物，便于投料和清理；若长期固定，可通过地脚螺栓将机架与混凝土基础连接，以提高运转稳定性。

　　三维建模时，滚筒宜采用旋转、抽壳和阵列辅助特征表达外形，再对筒口、支承轴座、加强圈等部位进行局部细化。机架部分应按管材或型材的实际截面建立，重点还原支腿倾斜角度、横梁连接关系、轴座安装面和手轮回转中心。手轮不是独立装饰件，其轴线位置、半径大小、握把数量以及与支承座的连接关系，都会影响人机操作和机构干涉检查。装配阶段需要确认滚筒回转轴线与机架支撑孔同轴，侧部翻转轴线与手轮轴线一致，滚筒在最大倾角下不与支腿、横梁发生碰撞。

　　功能特性上，该设备结构开放，零部件数量少，便于清洗筒内残留混凝土，也方便更换磨损件。滚筒、支撑轴、轴承座、机架和手轮之间的层级关系清晰，适合用于机构演示、结构方案沟通、教学培训以及小型工程机械设计参考。设计时还应考虑满载工况下的重心位置：物料随滚筒转动会产生周期性载荷，机架连接处和支撑轴座是受力关键部位，不能只按静态重量估算。筒口高度、手轮高度和支腿跨度需要共同协调，既要让出料顺畅落入容器，也要让操作人员在正常站姿下完成倾角调整。

　　对于设备选型而言，这类结构适合小批量、间断式拌合作业，尤其适用于供电条件有限、场地频繁转移或工程量不大的项目。若投入工程应用，还需在模型基础上补充驱动装置、传动系统、防护结构、制动锁紧机构和安全护网，并对轴系、焊缝、机架稳定性及卸料操作路径进行校核。整体来看，该模型把滚筒拌合、机架支撑、手动倾翻和现场出料这几个核心功能集中表达出来，结构逻辑直观，便于理解小型混凝土搅拌机的工作方式与空间布置要求。
