欧姆龙双路固态继电器控制模块结构设计

　　在工业自动化控制回路、小型智能装备电控系统以及民用配电控制场景中，小功率负载的无触点通断控制一直是电控设计的常见需求，传统电磁继电器存在触点拉弧、机械磨损、动作噪音大、寿命有限的短板，而固态继电器凭借半导体器件无触点通断的特性，刚好能填补这类应用的性能缺口，这款双路集成式固态继电器模块，就是针对多回路小功率负载控制需求做的集成化结构设计。

　　从实际应用场景来看，这类模块常被嵌入到小型PLC扩展输出板、智能家电控制板、实验台电控单元、小型自动化设备的信号驱动回路中，用来直接驱动小功率交流负载，比如小型电磁阀、指示灯组、小功率加热片、低压交流风机这类器件，不需要额外搭配散热组件与外接接线端子排，能大幅简化电控柜内部的布线复杂度，减少零散元件占用的安装空间。

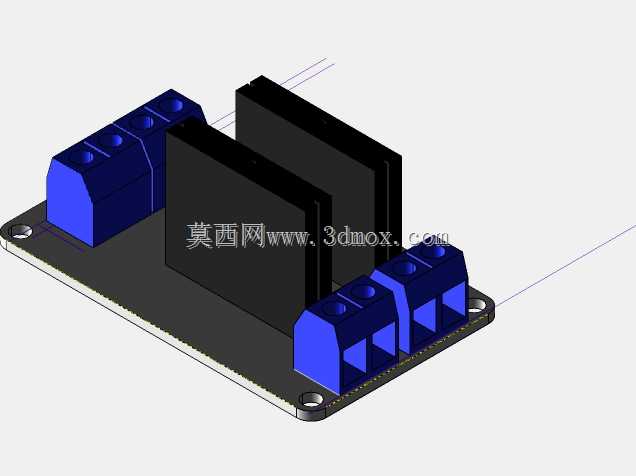

　　设计思路上，这款模块没有采用单路继电器零散安装的方案，而是将两路独立的G3MB系列固态继电器芯片集成在同一块PCB基板上，输入侧与输出侧做了明确的区域划分：输入侧预留了标准的直插接线位，适配常规的控制信号接线，输出侧同样采用大电流规格的蓝色栅栏式接线端子，端子的压线口做了导向倒角，方便多股软线或者硬线直接插入压接，不需要额外预压冷压端子也能保证连接可靠性。PCB基板的边缘预留了两个对称的安装固定孔，孔位做了金属化沉头处理，适配M3规格的固定螺丝，安装时可以直接固定在电控箱的绝缘安装梁或者塑料安装座上，不会出现PCB被螺丝压裂的问题。

　　外形尺寸与安装边界方面，模块整体采用扁平化布局，固态继电器本体垂直焊接在PCB板上，两个继电器之间预留了2mm的空气间隙，保证工作时的热量能通过自然对流散出，不会因为元件贴装过近导致热量累积。接线端子的高度略高于继电器本体的顶部高度，就算多块模块并排安装，插拔接线的时候也不会被相邻模块的元件干涉。模块的整体宽度控制在两路端子的总宽度范围内，长度方向刚好覆盖继电器与接线端子的安装位置，没有多余的板件冗余，在有限的安装空间内可以实现多块模块紧密并排布置，最大化利用电控箱的安装面积。

　　功能特性上，两路继电器的控制回路完全独立，每一路都可以单独接受控制信号实现通断，输入与输出之间的电气隔离依靠固态继电器本身的光电耦合结构实现，不需要额外增加隔离元件，控制端只需要匹配对应的直流触发信号，就能实现输出侧交流回路的无触点通断，动作响应速度在毫秒级，不存在机械触点的动作延迟，也不会因为频繁通断出现触点烧蚀的问题。PCB板的走线做了加宽处理，输出侧的走线宽度满足额定电流下的载流要求，大电流回路与信号回路之间做了铺地隔离，减少强电回路对控制信号的电磁干扰。接线端子的额定载流能力匹配固态继电器的最大输出电流，端子的塑料基座采用阻燃PA材质，就算出现接线松动打火的情况，也不会引燃周边元件。

　　从结构设计的细节来看，继电器本体与PCB之间的焊接点做了加固处理，在继电器底部与PCB接触的位置预留了点胶槽，批量生产时可以在槽内填充固定胶，避免设备运输过程中的震动导致继电器引脚脱焊。模块的边角都做了R1.5的圆角处理，安装操作时不会划伤操作人员的手部，也不会刮伤相邻的导线绝缘层。输入与输出端子的标识直接丝印在PCB板面上，接线时可以直观区分控制端与负载端，避免接错线导致元件烧毁。

　　在实际选型适配时，这款模块的安装孔位兼容市面上主流的双路继电器模块安装尺寸，替换旧款电磁继电器模块时不需要重新打孔调整安装位置，直接替换即可完成升级。模块的整体高度控制在常规低压元件的安装高度范围内，安装在电控箱内时不会与箱盖或者其他上层元件发生干涉，就算是在厚度有限的超薄电控盒内，也能顺利完成安装。自然散热的结构设计不需要额外加装散热片，进一步压缩了模块的整体体积，对于安装空间紧张的便携类设备、桌面型实验设备来说，这类集成化模块的适配性要远高于零散元件组装的控制回路。
