八路继电器控制模组结构设计方案

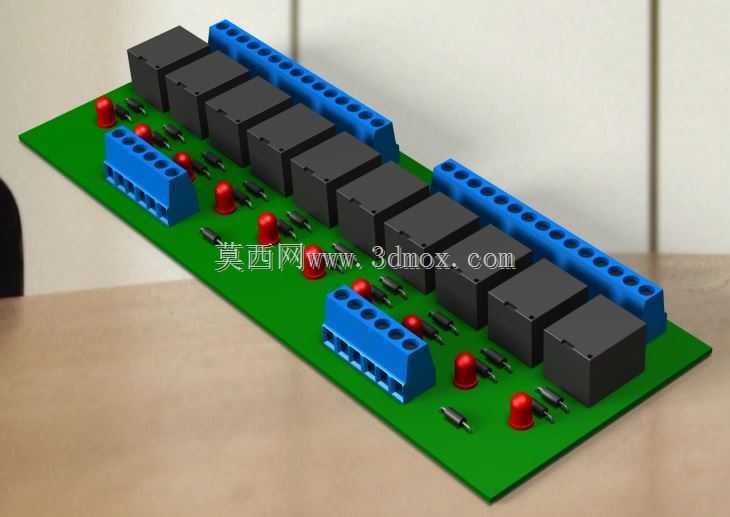

　　这款多通道继电器控制模组，主要面向工业电控系统、小型自动化设备的信号切换与负载通断场景设计，在电梯控制回路、小型产线工位联锁、楼宇弱电控制、实验台电路切换等场景中都能适配使用。从实际使用需求出发，设计时优先考虑了现场接线的便利性与运行可靠性，整块板卡采用直插式布局，所有外接接线端全部布置在板卡的两侧边缘，避免接线时与板上元件产生干涉，现场施工时无需额外调整走线角度，可直接完成端子压接与接线操作。板载共8路独立继电器通道，每一路都对应独立的红色状态指示灯，当对应通道继电器吸合时，指示灯同步点亮，运维人员在现场排查故障时，无需借助万用表测量回路，直接通过指示灯状态就能快速判断通道的通断状态，大幅缩短现场故障排查的时间。

　　接线端子采用蓝色栅栏式螺钉端子，每一个接线位都有独立的隔槽，能避免多股线接线时线头毛刺外露造成的相邻回路短路问题，端子的螺钉压线结构适配0.5-2.5平方毫米的多股铜芯线，完全覆盖常规工控场景的控制回路接线线径要求，端子的额定载流与继电器触点载流匹配，不会出现端子载流不足导致的发热隐患。PCB板采用绿色阻焊层设计，板上元件布局遵循强弱电分离的原则，继电器驱动侧的低压信号回路与触点侧的负载回路在板上保持足够的爬电距离，符合低压电控设备的安全间距要求，避免高压侧串入低压驱动回路造成的元件损坏。每一路继电器的线圈侧都搭配了续流二极管与限流电阻，能抑制线圈断电时产生的反向电动势，避免反向电压击穿前端的驱动元件，提升板卡长期运行的稳定性。

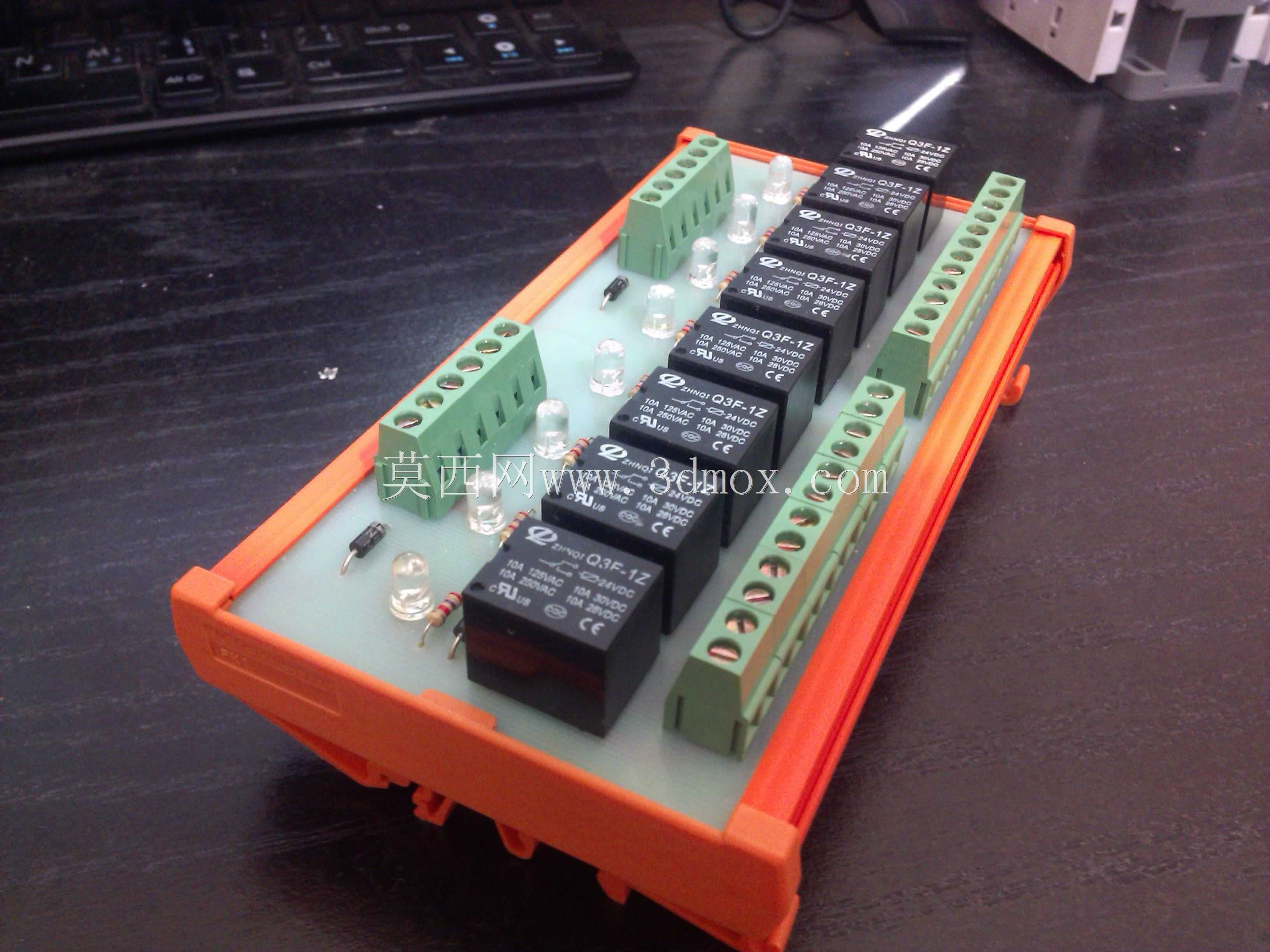

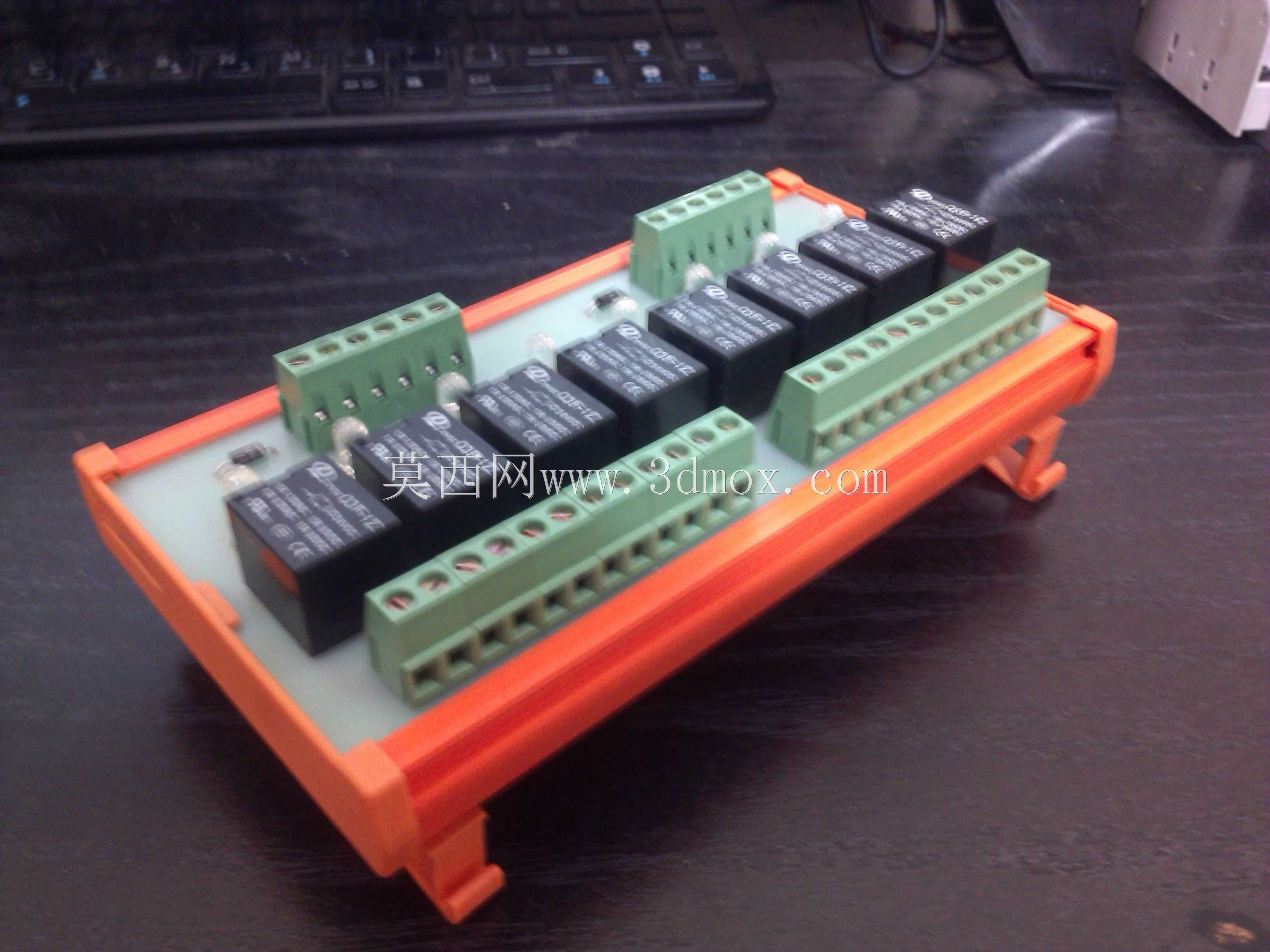

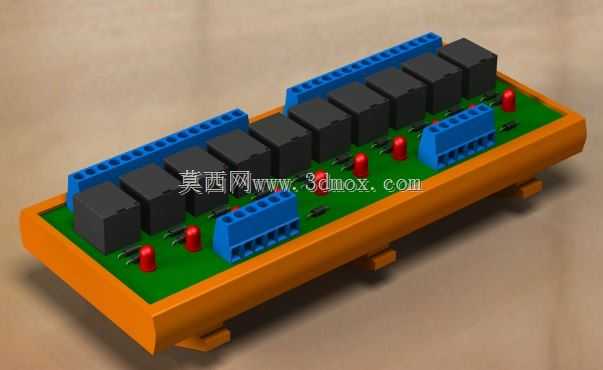

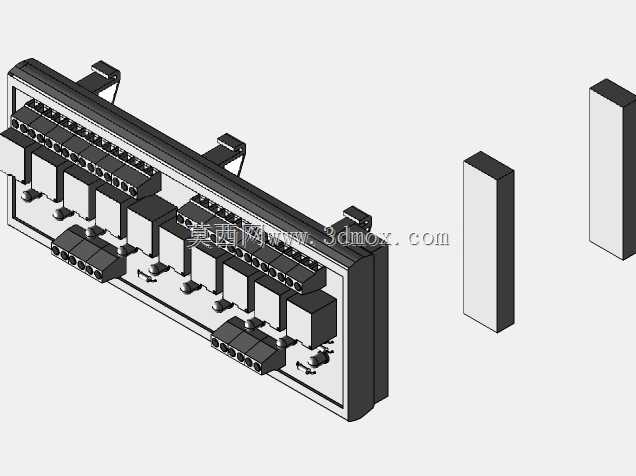

　　板卡的安装边界设计充分考虑了常规电控柜内的安装空间，整体外形为长方形结构，可通过板角的安装孔直接固定在电控柜的安装梁上，也可搭配导轨卡扣适配标准DIN导轨安装，无需额外定制安装支架。设计过程中对元件高度做了统一管控，板上最高元件为继电器本体，接线端子高度与继电器高度接近，整体板卡的元件高度差控制在5毫米以内，不会出现个别元件突出导致的柜内安装干涉问题，相邻元件之间预留了足够的散热空间，8路继电器同时长时间吸合工作时，板上的热量可通过PCB板的铜箔与元件表面自然散出，无需额外加装散热装置。从实际选型适配角度看，这款板卡的继电器触点容量可覆盖常规交流250V5A、直流30V5A的负载通断需求，可直接驱动小型接触器线圈、电磁阀、指示灯、

　　小型风机等常见工控负载，无需额外加装中间转接继电器，减少柜内元件占用空间。板上的输入控制端采用统一的接口排列，可直接对接PLC的数字量输出端口、单片机控制板的IO端口，控制信号电平与常规工控系统的输出电平匹配，无需额外加装电平转换电路。在结构细节上，板卡的边缘做了圆角处理，避免安装时板边毛刺划伤施工人员的手部，所有元件的焊盘都做了加大处理，提升波峰焊后的焊点可靠性，避免设备运输震动过程中出现元件引脚脱焊的问题。每一路通道的继电器与端子、指示灯都呈直线排列，走线路径最短，减少板上走线的阻抗与信号干扰，同时也方便后期维护时快速对应通道，不会出现通道标识混淆的问题。
