电动驱动自动百叶窗通风调节机构

　　这套自动百叶窗结构主要面向建筑通风井、机房新风入口、工业设备散热风道以及车间侧墙排风场景，在常规固定百叶的基础上加入了电动启闭与角度调节能力，解决了传统百叶只能被动导流、无法随工况切换通断状态的问题。实际项目里，这类构件常装在厂房外墙通风口、空调机组进风段、发电机组散热通道以及配电房换气口位置：设备停机时百叶闭合，阻挡室外扬尘、雨水、蚊虫与冷热气流倒灌；设备运行时叶片同步翻开，保障风道通流面积，部分需要温控联动的场合还可以配合温感信号调整叶片开度，在通风量与保温、防雨需求之间做平衡。

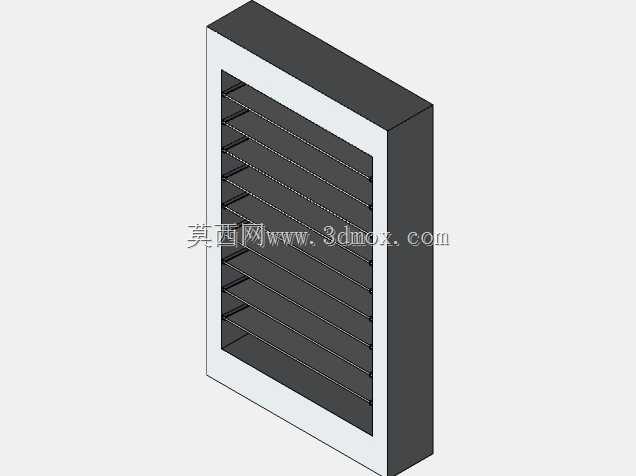

　　从结构组成来看，整体采用方形外框承载多片平行百叶，外框为薄钢板折弯拼焊形式，边框预留安装孔位，可直接嵌入墙体预留洞口或者通过法兰对接风管端面。框体内部两侧设置叶片转轴支承位，每片百叶两端的轴颈卡入边框轴孔，转动时保持同步联动。叶片采用等间距排布，单片为带折边的薄板结构，折边一方面提升薄板自身刚度，避免大尺寸叶片在风压下出现颤振，另一方面在闭合状态下相邻叶片折边互相搭接，形成连续密封面，减少漏风间隙。

　　驱动端的布置思路是将电动执行件藏在框体侧部或者顶部腔体内，不占用正面通流区域，电机输出扭矩通过连杆机构传递给每一片百叶的转轴：联动杆上对应每个叶片轴位设置铰接点，电机带动主摇臂转动时，连杆做平动，所有叶片绕自身轴线同步旋转，转角范围从全关的近0度到全开的近90度，不会出现各片百叶开度不一致的卡滞问题。设计连杆孔位时需要核对铰接点的运动行程，避开死点位置，保证叶片在全开、全关两个极限位置都有可靠的机械限位，避免电机过转拉扯连杆。

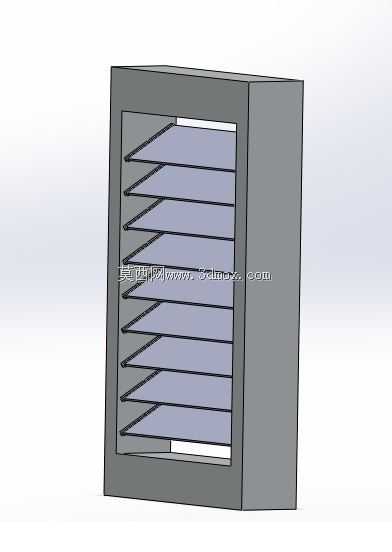

　　建模过程中先确立外框的安装边界：整体为立方体嵌装结构，正面开口尺寸匹配常规通风道规格，边框宽度覆盖墙体洞口与风管法兰的连接余量，框体深度方向容纳叶片转轴、联动连杆与驱动电机的全部布置空间，不会出现构件突出墙面过多或者内部零件干涉的情况。叶片长度略小于框体内腔宽度，两端预留转动间隙，避免热胀冷缩或者装配误差下叶片刮蹭边框；叶片之间的层间距根据单片叶片宽度核算，保证全开状态下相邻叶片完全错开、气流无遮挡，全关状态下搭接量均匀，缝隙控制在密封允许范围内。

　　结构细节上，边框的折弯圆角、叶片的翻边高度都做了等参数处理，调整洞口规格时可以直接驱动参数变更整体尺寸，联动杆的铰接孔间距随叶片数量自动适配。电机安装座预留长条形调节孔，装配时可以微调电机位置张紧联动机构，消除连杆铰接间隙带来的空行程。闭合状态下叶片搭接面可附加密封胶条，进一步降低雨天渗水与冬季漏热的概率；长期多尘环境使用时，轴端可加装防尘轴套，减少粉尘进入转动副造成的转动卡涩。整套模型完整还原了外框、叶片、转轴、联动连杆与驱动安装位的配合关系，可直接用于通风设备选型校核、安装洞口预留以及后续工程出图参考。
