3lb楔形格斗战斗机器人底盘结构设计

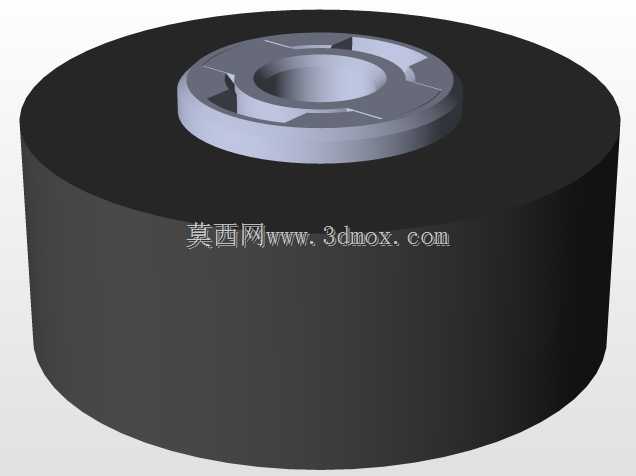

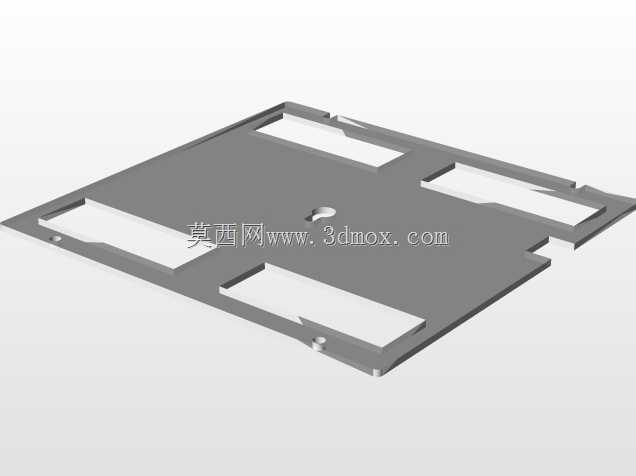

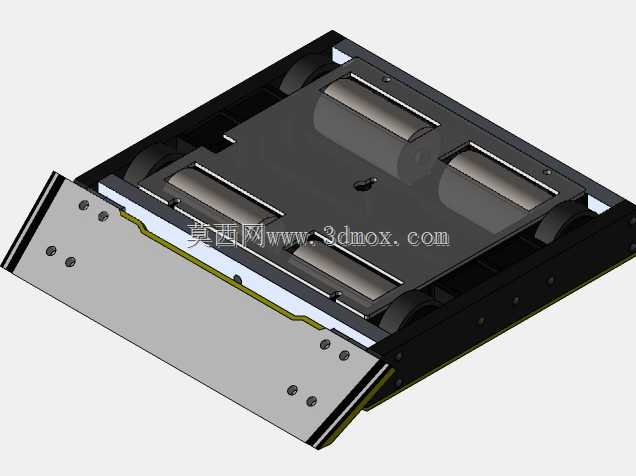

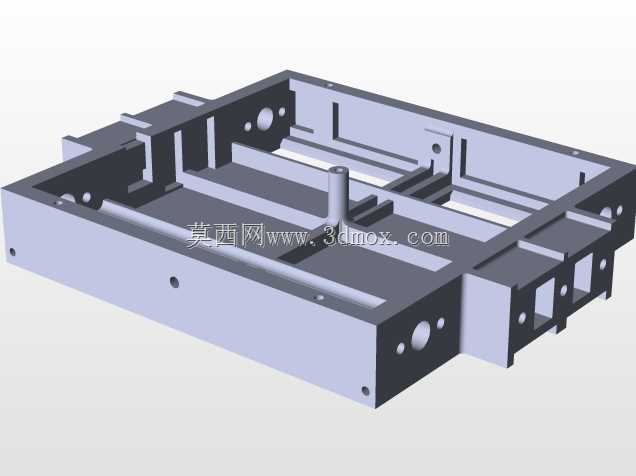

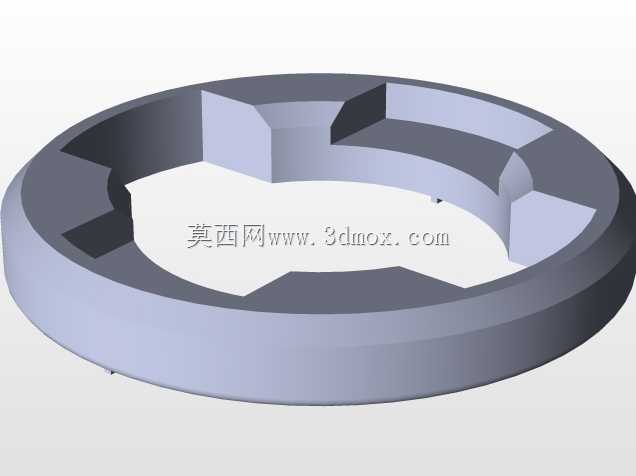

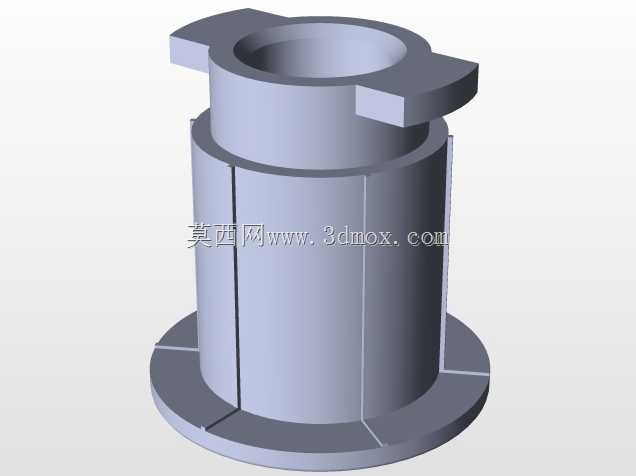

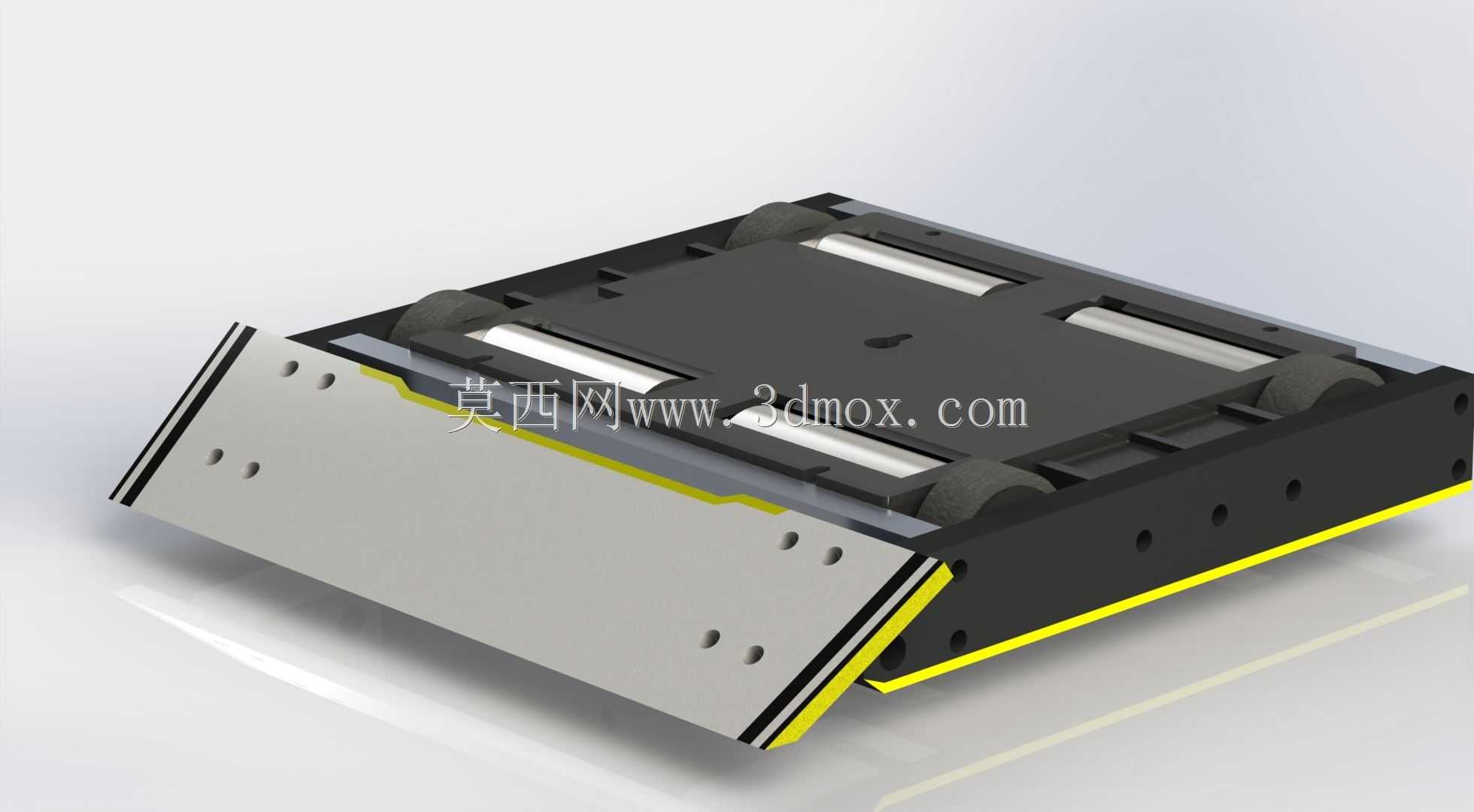

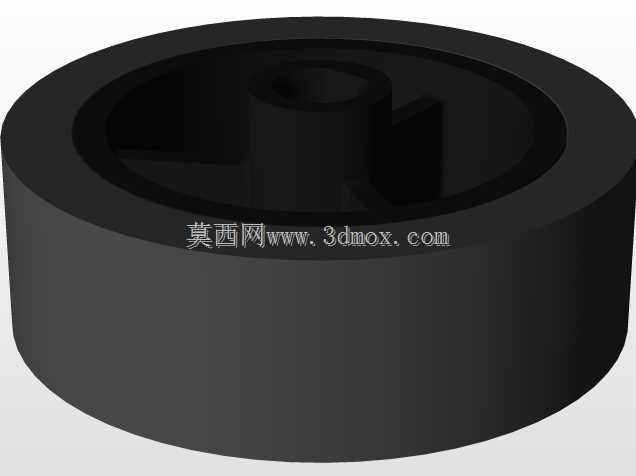

　　这款楔形格斗机器人的结构设计，核心围绕3lb量级格斗赛事的对抗需求展开，整体采用低趴楔形前铲布局，在正面冲撞时可借助斜面结构将对手抬升、掀翻，同时压低自身重心，避免被对手的击打武器带偏姿态。底盘主体采用分层叠装结构，上层为设备安装平面，预留了接收器、电池、驱动控制板的安装位，内置接收器的安装槽做了下沉式处理，既可以降低设备安装高度，进一步压低整机重心，也能在正面冲撞时避免接收器被直接撞击损坏。轮毂部分采用一体化打印成型结构，与轮轴的配合位做了公差预留，可直接压入标准轮轴，无需额外的紧固件固定，装配效率更高，同时打印材质的韧性可缓冲格斗过程中的冲击载荷，避免轮组受撞击碎裂。底盘两侧的行走轮采用半埋式安装，

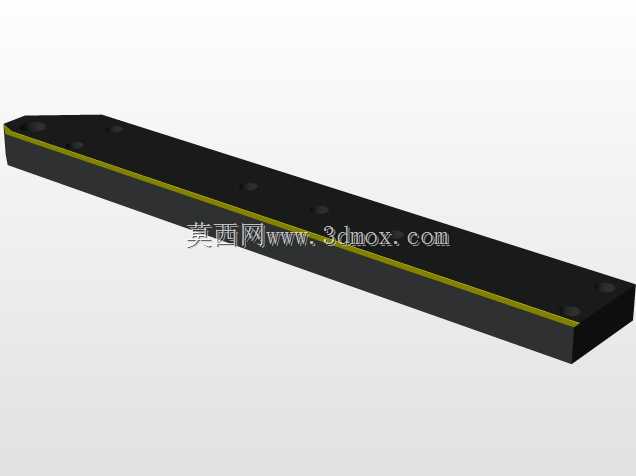

　　轮体上半部分嵌入底盘侧边的凹槽内，既可以降低整机高度，也能在侧面受到撞击时通过底盘结构保护轮组，避免轮轴受侧向冲击力变形失效。前铲部分采用金属板材加工，通过螺栓与底盘主体刚性连接，铲面做了多组镂空减重孔设计，在保证结构刚度的前提下尽可能降低前端重量，避免整机重心过度靠前导致行走时抬头、抓地力不足。前铲下缘做了倒角处理，可在贴近场地地面时顺利楔入对手底盘下方，配合行走轮的驱动力完成抬升动作。底盘侧边的黄色饰条同时兼具限位与缓冲作用，采用软质材质安装，在侧面剐蹭场地围栏或受到对手侧向击打时可吸收部分冲击，避免底盘主体结构直接受损。行走驱动部分的安装位预留了标准微型直流电机的安装孔位，电机输出轴直接与轮毂配合，省去了额外的传动结构，

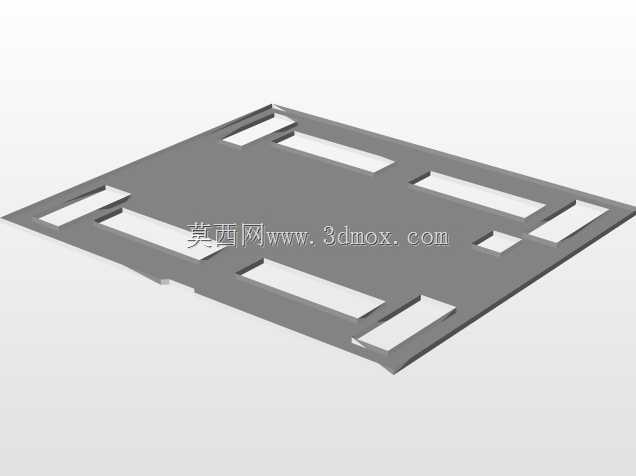

　　既降低了整机重量，也减少了传动环节的故障点，适合格斗赛事中高冲击、高负载的使用场景。底盘上层的设备安装区域做了走线槽预留，所有连接线可沿槽位布置，避免运动过程中线路被轮组卷入或被对手武器刮断。电池安装位设置在底盘中部靠后位置，平衡前铲部分的重量，让整机重心落在前后轮的中心区域，保证行走时的抓地力均匀，转向动作更灵活。整体结构的加工工艺拆分清晰，除打印成型的轮毂与内置接收器安装座外，其余结构件均可通过铣削或激光切割加工完成，板材采用Tamiya 4wd层压板材，兼顾强度与轻量化需求，板材的拼接位做了定位凸台设计，装配时可快速对齐，无需复杂的工装夹具即可完成组装。底盘底部做了离地间隙预留，在不平整的格斗场地上行走时不会剐蹭地面，

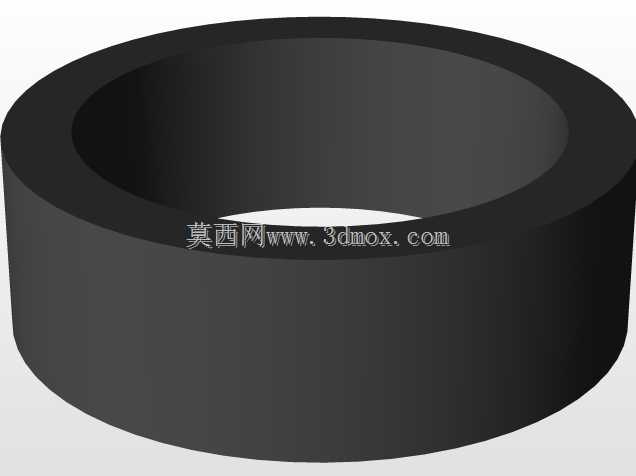

　　同时前铲下缘的离地高度控制在2mm以内，保证楔入对手底盘的成功率。整机的安装边界充分考虑了3lb量级赛事的重量与尺寸限制，所有结构件的重量分配经过反复调校，在预留出电池、控制器、武器安装位的重量余量后，整体重量可稳定控制在赛事要求的量级范围内，不会出现超重问题。结构的维护性设计也做了充分考量，所有易损件均采用螺栓连接，前铲、轮组等受冲击概率高的部件可快速拆卸更换，赛事间隙的维修调整无需拆解整机结构，可大幅缩短维护时间。驱动轮的材质选择兼顾摩擦力与耐磨性，在场地的木质或金属表面行走时可提供足够的抓地力，避免冲撞时出现打滑，同时长时间对抗摩擦也不会出现过度磨损导致轮径变小、离地间隙改变的问题。楔形前铲的倾斜角度经过反复验证，既保证了楔入抬升的效果，也不会因为角度过陡导致正面冲撞时自身被抬翻，前铲与底盘主体的连接位做了加强筋结构，承受正面撞击时不会出现连接位断裂、变形的问题。
