3lb楔形格斗对战机器人底盘结构设计

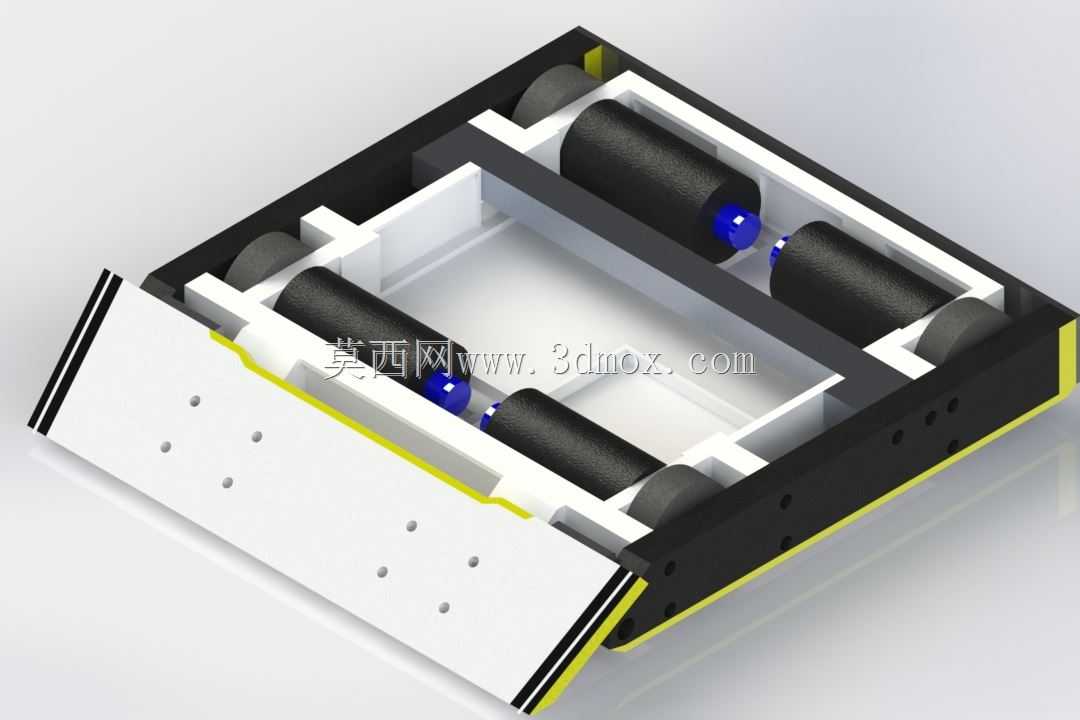

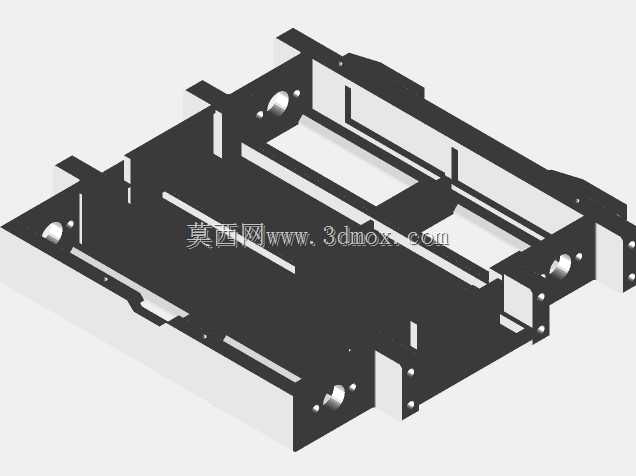

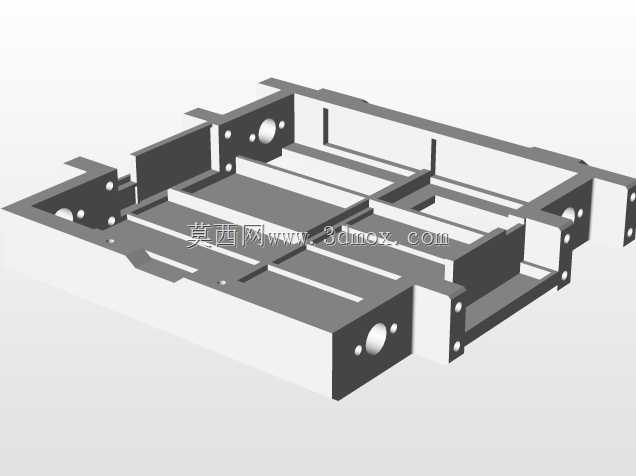

　　这款楔形轮式移动对战机器人的结构设计，核心围绕小重量级格斗竞技场景的实战需求展开，整体采用分层框架式承载结构，从实战对抗的受力逻辑出发完成整体布局规划。在竞技场景中，这类3lb重量级的格斗机器人需要在封闭对战场地内完成高速机动、正面冲撞、武器对抗等动作，因此底盘的结构刚性、动力布局合理性、外形的攻防属性是设计阶段的核心考量点。从结构布局来看，整体框架采用黑白分色的拼接式结构，主体承载框架使用硬质板材拼接成型，框架边缘做了斜切楔形处理，前端的楔形斜面既是冲撞攻击的接触结构，也能在正面迎击对手时将对手的武器冲击力沿斜面导向分散，避免正面硬扛冲击造成内部器件损坏，同时楔形前端的低高度设计可以直接楔入对手底盘下方，

　　通过抬升动作破坏对手的移动平衡，实现战术层面的攻防一体。动力系统采用四组独立的驱动轮布局，驱动轮分别布置在框架两侧的前后位置，每个驱动轮匹配独立的动力输出单元，动力单元横向嵌入框架内部的预留安装槽内，安装槽的尺寸与动力单元的外径完全匹配，侧面设置定位凸台限制动力单元的轴向窜动，动力输出端直接与驱动轮连接，省去了额外的传动结构，既降低了动力传输过程中的损耗，也减少了传动部件在冲撞过程中脱落损坏的概率。框架内部预留了充足的安装空间，可用于布置控制电路板、供电模块、信号接收装置等核心电子器件，内部的安装平面做了平整化处理，器件安装位预留了标准的固定孔位，可根据实际配重需求调整器件的安装位置，实现整机重心的精准配平，避免高速转向时出现侧翻风险。整机的外形边界严格控制在3lb重量级对应的赛事尺寸要求范围内，整体宽度、长度、高度都符合对应量级的参赛规范，外轮廓没有突出的尖锐易脱落结构，所有外部结构件都通过嵌入式卡扣与螺丝组合的方式与主框架连接，连接点避开了正面冲撞的主要受力路径，防止单次冲撞就造成外部结构件脱落。底盘侧面的黑色防护板覆盖了内部动力单元与走线区域，防护板与主框架之间预留了走线槽位，所有连接线缆都隐藏在槽位内部，避免对战过程中线缆被对手武器勾扯造成电路断路。前端白色楔形面板上预留了多组规则排列的安装孔位，这些孔位可用于加装前端辅助武器、耐磨铲板或者配重块，使用者可以根据自身的战术需求灵活调整前端配置，

　　比如加装硬质合金铲边提升冲撞的破坏力，或者加装传感器模块实现对手位置的自动识别。驱动轮的安装位置略低于主框架的底面高度，保证轮子与地面有足够的接触压力，同时轮子的外缘突出框架侧面的距离经过精准计算，既不会因为突出过多被对手侧面撞击直接损坏轮子，也不会因为突出量不足导致框架侧面直接与地面摩擦影响移动灵活性。框架的边角位置都做了圆弧过渡处理，避免直角结构在受到冲击时出现应力集中导致框架开裂，同时边角位置的材料厚度比其他区域厚20%左右，提升边角位置的抗冲击能力。在实际装配过程中，所有结构件的拼接公差控制在0.1mm以内，保证框架拼接完成后没有明显的缝隙，整体结构的形位公差满足高速移动的精度要求，不会因为框架变形导致驱动轮出现偏磨、

　　动力输出卡滞等问题。整机的重心位置设计在几何中心偏前的位置，配合前端的楔形结构，在正面冲撞时可以将更多的重量集中在前端接触点，提升冲撞的攻击效果，同时偏前的重心也能在楔入对手底盘时更好地完成抬升动作。走线槽的出口位置都设置在框架内部的 protected 区域，线缆从动力单元和电子器件引出后直接沿槽位布置，没有外露的线缆段，所有线缆的固定点间隔不超过30mm，防止高速移动过程中线缆晃动造成接触不良。这款结构设计充分考虑了小重量级格斗机器人的实战痛点，在控制整体重量的前提下最大化提升了结构刚性与抗冲击能力，模块化的布局也方便使用者根据赛事需求快速调整配置、更换损坏部件，不需要对主框架进行额外加工就能完成大部分的维护与改装操作。
