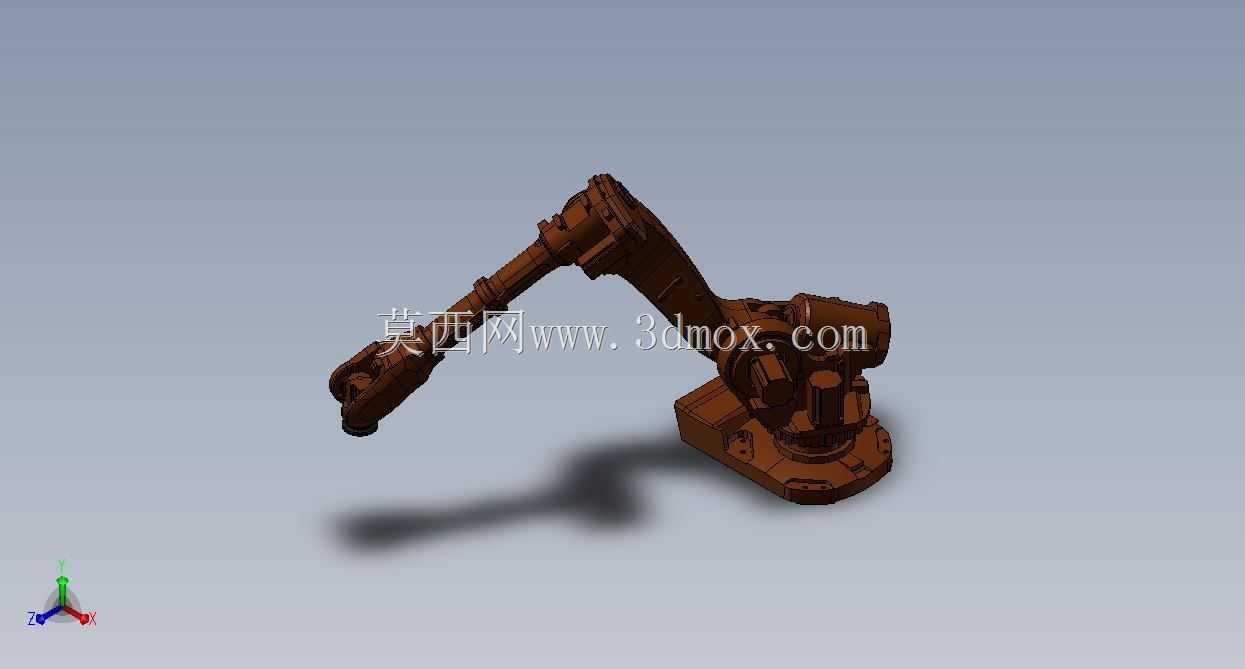

六轴工业机械臂结构三维设计方案

　　这款六轴关节式机械臂的结构设计，首先要匹配产线常见的作业覆盖需求，在布局关节转动范围时，特意将底座回转关节的转动角度设置为±180度，能覆盖底座周边整圈的作业区域，避免出现作业死角，适配环形布局的产线工位，比如围绕工位完成上料、搬运、装配多工序的切换，不需要额外增加移动导轨就能覆盖相邻三个工位的作业范围。大臂俯仰关节的转动范围设置为-90度到+120度，既可以向下探取低于底座安装面的物料，比如从地面料架取件，也能向上抬升够到高位的料仓，满足不同高度差的工位对接需求，小臂俯仰关节的转动范围设置为-150度到+90度，配合大臂的动作可以完成折叠收拢，在设备待机时能将臂体收拢到最小占用空间，减少产线的闲置占位，也能在狭窄的设备间隙内完成作业，比如伸入机床内部完成工件取放，不会和机床舱门、夹具发生干涉。

　　从实际应用场景来看，这类六轴机械臂可以适配的工况覆盖了机加工上下料、焊接工位的焊枪搭载、装配线的零件抓取、喷涂工位的轨迹执行，不同工况下的负载适配在结构设计时做了冗余考量，腕部末端的三个关节分别负责回转、摆动、旋转，三个关节的轴线汇交于一点，也就是常见的球腕结构，这种结构的优势是运动解算更简便，末端执行器的姿态调整更灵活，不管是需要垂直向下的拧紧作业，还是倾斜角度的焊接作业，都能快速调整到目标姿态，不需要调整大臂小臂的位置就能完成姿态切换，缩短作业节拍。

　　设计过程中，各关节的安装基准面都做了同轴度公差约束，底座的安装法兰面设置了均匀分布的安装孔位，适配常见的铸铁安装底座、地面膨胀螺栓固定、以及龙门架倒挂安装的需求，安装孔的孔距按照通用工业机器人的安装标准设置，不需要额外做转接板就能直接适配市面上多数的安装基座。臂体的外形采用了流线型的铸造壳体设计，一方面是减少内部走线的外露，所有的动力线、信号线都从臂体内部的走线腔穿过，避免作业过程中线缆被工件、周边设备剐蹭，另一方面壳体的加强筋布局都设置在受力方向，在保证臂体整体刚性的前提下，尽可能降低臂体自身重量，减少关节电机的负载余量，提升运动过程中的响应速度。

　　在安装边界的考量上，机械臂完全展开后的最大作业半径覆盖到1.8米的范围，完全收拢后的最小回转半径仅为0.4米，安装底座的直径尺寸控制在0.35米以内，不管是落地安装在产线侧边，还是倒挂安装在产线顶部的机架上，都不会占用过多的产线空间。各关节的限位结构除了软件层面的软限位，在机械结构上也设置了硬限位挡块，避免软件故障时臂体超程转动造成设备碰撞，硬限位的位置可以根据实际工位的需求做小范围调整，比如当机械臂侧边有固定的设备障碍物时，可以调整硬限位挡块的位置，限制关节的转动范围，从机械层面规避碰撞风险。

　　结构细节上，各关节的配合面都设计了密封结构，适配车间内多粉尘、少量切削液飞溅的工况，避免粉尘、液体进入关节内部损坏轴承和传动部件，延长设备的维护周期。腕部末端的法兰接口采用通用的ISO标准安装接口，可以直接适配市面上常见的夹爪、焊枪、吸盘、拧紧轴等末端执行器，不需要额外定制转接法兰，降低用户的配件采购成本。臂体的重心位置在设计时做了配平优化，大臂和小臂的重心尽可能靠近各自的关节转轴，减少关节处的偏转载荷，提升运动过程中的平稳性，即便是高速运动启停时，臂体的抖动量也能控制在合理范围内，保证作业精度。
