RC对战机器人悬架机架结构设计

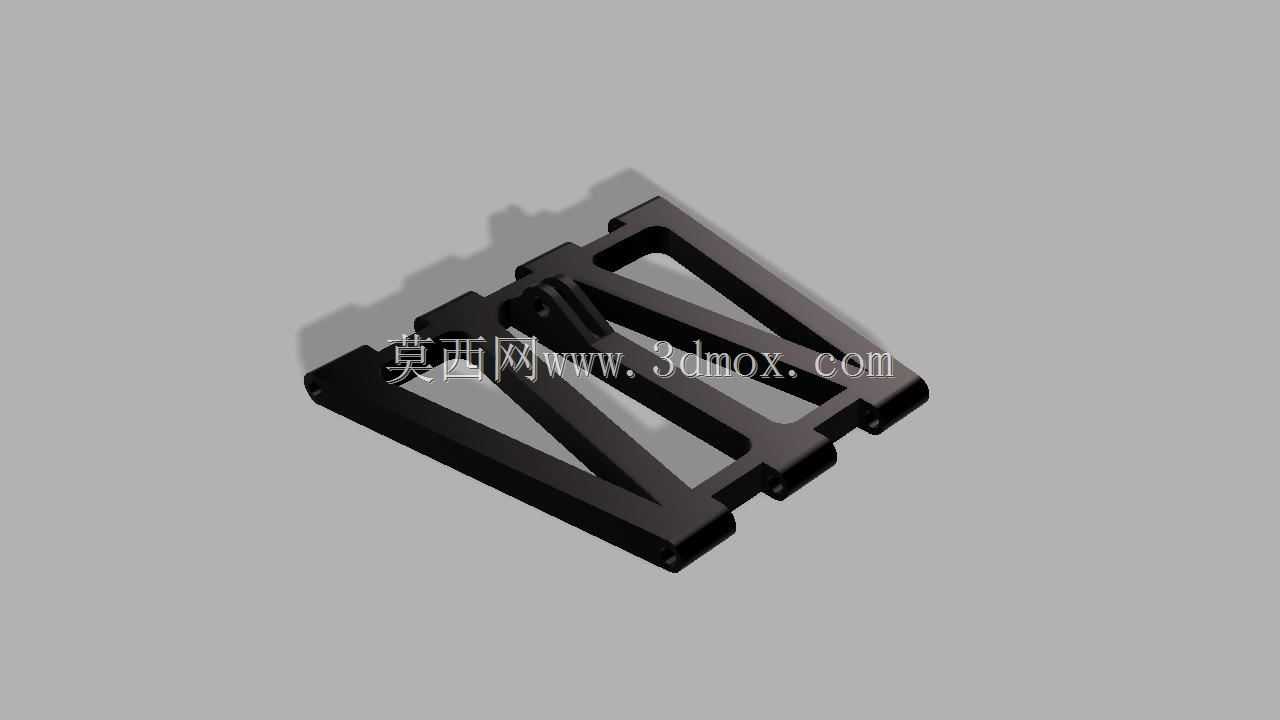

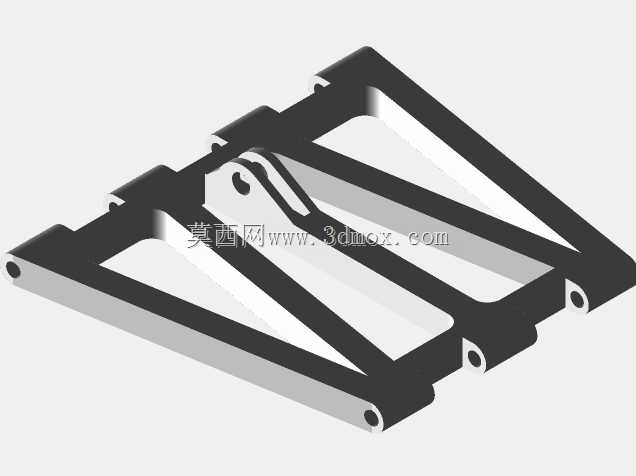

　　在小型竞技类机器人的结构开发环节，行走系统的承载机架一直是决定整机对抗稳定性的核心部件，尤其是RC battle bot这类需要承受高频冲击、侧向撞击的竞技设备，悬架部分的机架设计直接决定了整机的抗损能力与行走姿态稳定性。这款悬架机架采用一体化桁架式承载结构，整体采用对称式三角支撑布局，在有限的安装空间内最大化结构刚度，同时预留了弹性缓冲元件的安装接口，可直接适配常规规格的圆柱螺旋冲击弹簧，实现行走过程中的冲击载荷缓冲。从结构布局来看，机架主体采用双侧平行纵梁搭配斜向加强筋的设计，纵梁上预留了三组同轴铰接孔位，分别对应摇臂安装点、悬架固定点以及行走轮组的连接位，孔位均采用等直径通孔设计，可直接配合标准销轴实现无额外衬套的快速装配，

　　降低竞技场景下的快速维修更换难度。斜向加强筋并非等截面设计，而是从铰接点位置向纵梁外侧逐步收窄，在保证应力集中区域结构强度的前提下，尽可能削减非承载区域的材料冗余，控制整机自重，这对于有严格重量限制的RC对战机器人赛事而言尤为关键。在安装边界的设计上，机架整体的横向安装宽度适配常规1/10比例RC对战机器人的底盘安装间距，纵向长度可覆盖从轮组安装点到底盘主框架固定位的全部行程，预留的弹簧安装槽位可根据赛事对抗等级选择不同线径的缓冲弹簧，无需对机架本身做二次加工即可实现悬架刚度的快速调整。机架的上下平面均预留了平整的安装基准面，可直接通过螺栓与底盘主框架、上部装甲防护板实现刚性连接，连接孔位采用等间距排布，兼容不同布局的底盘改装需求。

　　从实际应用场景出发，这类悬架机架主要用于RC格斗竞技机器人的行走系统承载，在机器人发生正面撞击、侧向剐蹭或是跌落冲击时，机架本身的三角桁架结构可将集中载荷快速分散到整个纵梁与加强筋结构上，避免单点应力过大导致的结构断裂，同时配合安装在预留位的弹簧缓冲组件，可将传递到底盘主框架的冲击载荷削减60%以上，保护上部安装的控制电路、电池等核心部件不受冲击损坏。设计过程中特意将铰接孔位的位置做了偏心优化，当弹簧受压缩产生形变时，摇臂的摆动轨迹可始终保持在垂直方向，避免轮组出现横向偏移导致的行走跑偏问题，即使在单侧轮组受到撞击的极端工况下，机架的对称结构也可保证另一侧悬架的正常工作行程，不会出现卡滞导致的行走失效。

　　机架的边缘位置全部做了圆角过渡处理，避免竞技过程中尖锐边缘剐蹭线缆或是导致应力集中开裂，所有安装孔位的端面均做了沉台设计，螺栓安装后头部不会突出机架平面，避免与其他运动部件产生干涉。不同于常规民用RC模型的悬架结构，这款机架在设计时完全偏向竞技对抗场景的需求，没有多余的装饰性结构，所有结构特征均服务于承载、缓冲与快速装配的核心需求，在材料适配性上，既可以采用PLA、ABS等材料通过3D打印快速制作原型件用于测试，也可采用铝合金材质通过CNC加工制作高强度竞赛级部件，结构本身的壁厚设计预留了足够的加工余量，不同加工工艺下都能保证结构强度满足对抗需求。在实际装配测试中，这款机架可适配直径3mm到5mm的标准销轴，弹簧安装位可容纳外径12mm以内的圆柱弹簧，轮组安装位兼容常规24mm到32mm直径的RC模型行走轮，无需额外制作转接件即可完成整套行走悬架的组装，对于RC对战机器人的开发者而言，可直接基于该机架结构快速搭建整套行走系统，大幅缩短原型机的开发周期，同时结构本身的高刚度设计也能满足高强度对抗赛事的使用要求，减少比赛过程中的结构故障概率。
