居中连接杆#7螺栓夹具三维结构设计

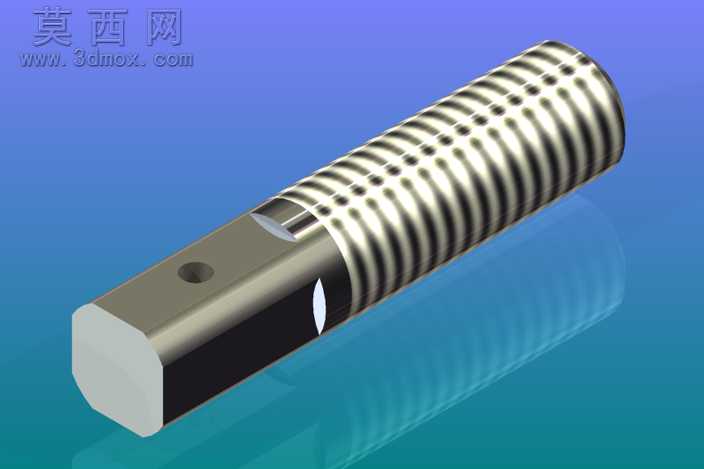

本作品为居中连接杆#7螺栓夹具的三维参数化模型，建模阶段采用Autodesk Inventor完成全特征构建，首先通过草图绘制定位夹具的整体轮廓，以拉伸命令生成杆体的基础实体，针对杆身的外螺纹结构，采用螺旋扫掠特征完成牙型的精准构建，严格匹配标准螺纹的牙距、牙高参数，保证螺纹段的装配适配性。针对夹具端部的方头结构，通过拉伸切除完成六方外形的加工特征还原，同时在方头端面位置构建径向通孔特征，用于夹具的锁紧定位，孔位尺寸与对应锁紧销的配合公差经过参数校核，满足工装夹具的装配精度要求。在杆身与方头的过渡位置，构建了退刀槽与倒角特征，还原实际加工的工艺结构，避免应力集中的同时符合机械加工的工艺规范。渲染阶段采用金属材质赋予模型整体，针对螺纹段设置了细腻的金属反光效果，还原钢制零件经过表面处理后的哑光金属质感，端部方头位置设置了略深的金属色泽，区分不同加工面的处理效果，背景采用渐变蓝底色配合地面反射效果，清晰展现模型的整体轮廓与细节特征。结构设计上，该夹具兼顾了连接与定位功能，长杆段的外螺纹用于与配套构件的旋合连接，端部方头用于施加拧紧扭矩，径向通孔可插入锁止销防止螺纹连接松脱，整体结构紧凑，各特征尺寸经过合理匹配，既满足夹具的力学性能要求，也符合居中连接的使用场景需求，可直接用于工装装配的干涉检查、工程图导出以及后续的加工工艺编制。
