工作台LED灯安装用三角桁架式铝支架

　　这套支架主要用于小型加工车间、个人钣金工坊的工作台上方照明布设，解决工作台面局部照度不足、原有照明存在阴影遮挡的实际问题，适配常规条形LED灯条的安装固定，可在不占用工作台操作面空间的前提下，将照明灯具抬升至合适高度，覆盖整个操作工位的作业区域。

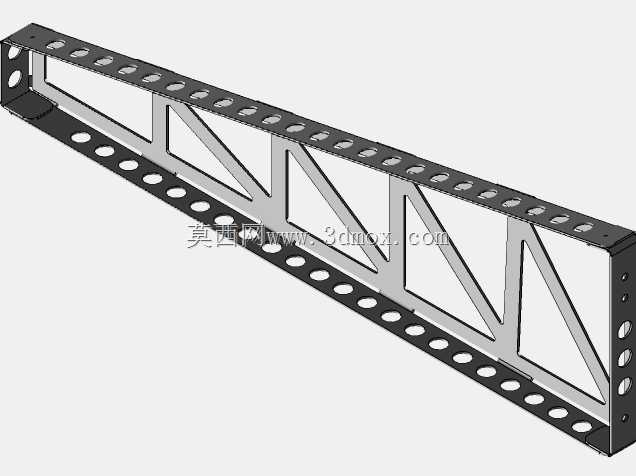

　　从结构设计来看，整体采用长条形桁架式构型，上下两根平行的主承载边为等宽铝板，中间通过多组三角形斜向加强筋连接，这种结构形式在保证整体承载刚度的同时，能最大程度降低材料用量，适配1mm厚度铝板的钣金加工工艺，避免薄板长构件出现的挠曲变形问题。上下主承载边均匀排布圆形安装孔，孔位间距经过统一规划，既可以通过螺栓完成支架自身与墙面、工作台侧架的固定，也能灵活调整LED灯条的安装位置，适配不同长度、不同安装孔距的LED照明产品，两端的安装板额外设置了多组不同高度的固定孔，可根据现场安装面的实际情况选择固定点位，抵消安装面的平面度误差。

　　设计过程中充分考虑了钣金加工的工艺可行性，所有折弯处均预留了合理的折弯半径，避免1mm铝板折弯时出现开裂问题，所有孔位均采用冲孔工艺即可完成加工，无需额外的铣削、钻孔工序，三角加强筋与上下主边的连接采用折弯一体成型工艺，减少焊接工序带来的变形问题，整体加工流程可通过数控冲床、折弯设备完成，无需复杂的工装夹具，适合小批量加工甚至个人工坊自制。

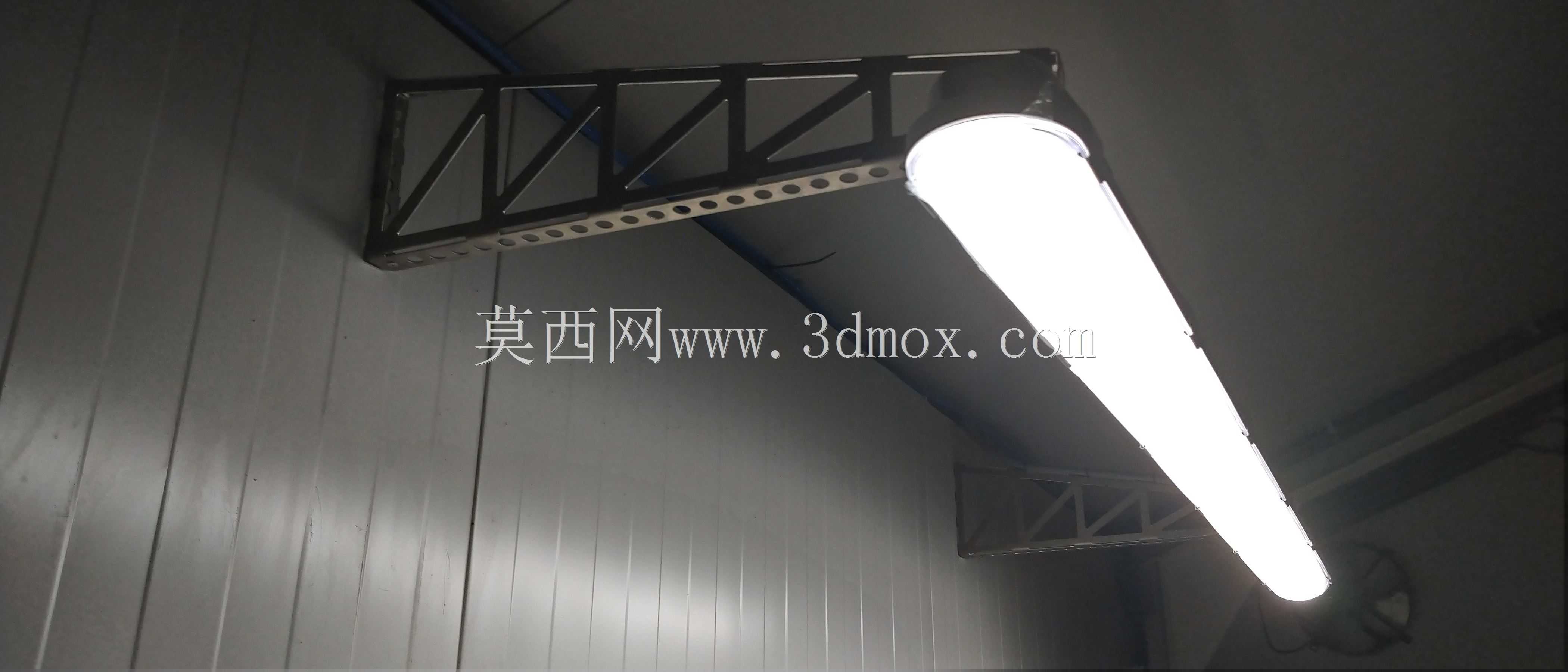

　　安装边界方面，单根支架的长度适配常规1.2米至1.8米宽度的工作台，安装时支架两端可固定在工作台两侧的立式框架上，也可通过膨胀螺栓固定在工作台后方的墙面上，支架与安装面的固定点仅需两端各2至3个螺栓即可完成固定，中间无需额外支撑点，不会遮挡工作台后方的管线布设空间。支架自身的截面高度经过优化，既保证足够的抗弯能力，避免安装LED灯后出现下挠，也不会因截面过高导致支架自身遮挡照明光线，在支架下方形成阴影。

　　实际使用场景中，除了工作台LED灯安装外，该类桁架式支架也可用于小型设备旁的管线托举、工位旁小型工具挂板的支撑构件，凭借轻量化、高刚度的特点，在狭小的工位空间内可实现多种辅助支撑功能。支架表面可根据使用环境选择阳极氧化或者喷塑处理，提升铝材的抗腐蚀能力，适配多油污、多切削液飞溅的机加工工位环境，长期使用不会出现锈蚀掉漆的问题。上下排布的密集安装孔也为后续工位改造预留了扩展空间，可随时在支架上加装小型接线盒、插座、工具挂钩等附属配件，无需重新钻孔破坏支架结构。

　　从受力角度分析，三角形斜筋的排布方向经过优化，可将LED灯的重量均匀传递到两端的固定点，每段斜筋分别承受拉压载荷，无额外的弯矩作用，充分发挥1mm铝板的材料性能，整套两个支架配合使用时，可承载总重量不超过5kg的LED灯组及附属配件，完全覆盖常规工业用LED条形灯的重量范围，不会出现过载变形的问题。支架的边缘均做了倒角处理，避免安装过程中划伤操作人员，所有孔位均做了去毛刺处理，螺栓穿装时不会卡滞，安装效率较高。
