对开式带耳轴管夹连接支座结构设计

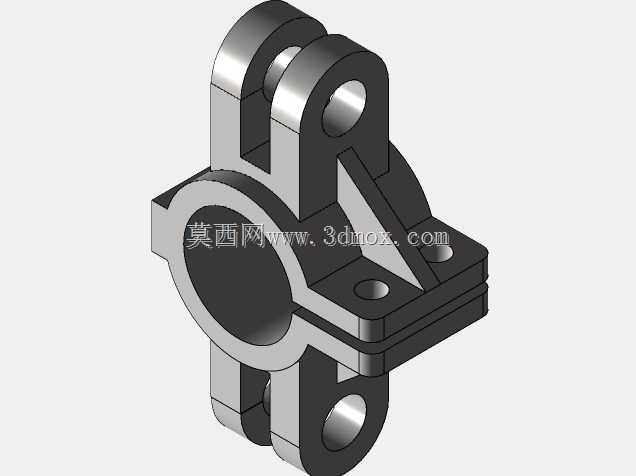

　　这类对开式带耳轴的管夹连接支座，在工业管路布设、轻型执行机构安装场景中应用十分广泛，常见于气动回路管线固定、小型液压管路支撑、输送线侧边传感器安装支架的连接部位，区别于普通全包式管夹，该结构自带上下对称的耳轴铰接位，可在夹紧圆管类构件的同时，为需要小角度摆动调整的附属构件提供铰接支撑点，无需额外加装铰接座，能有效减少装配环节的零件数量，降低现场安装的对位难度。从结构功能来看，主体采用上下对开的半圆环夹持结构，两半环的对接面设置了带沉孔的安装凸台，通过螺栓锁紧即可抱紧穿过中心孔的圆管构件，夹持接触面可根据实际使用需求加工防滑纹路或者加装橡胶衬垫，避免硬接触划伤管件表面，同时提升夹持摩擦力，防止受载后出现轴向窜动或者周向转动。

　　上下对称布置的耳轴结构与半圆环主体通过三角加强筋连接，筋位从耳轴根部一直延伸到半圆环的外侧壁，能有效分散耳轴承受的径向载荷，避免耳轴与主体连接部位出现应力集中断裂的问题，耳轴中心加工有同轴的光孔，可穿装铰接销轴，连接需要摆动的连杆、摇臂类零件，实现绕管轴垂直方向的小角度摆动动作。设计过程中首先要确定中心夹持孔的直径公差，根据被夹持管件的外径公差带，选择H8/f7的间隙配合范围，保证两半环合拢后能完全贴合管件外壁，不会出现局部间隙导致夹持力不均的问题；对接面的凸台厚度需要根据锁紧螺栓的规格确定，要保证螺栓沉头完全埋入凸台内，不会突出表面干涉其他构件的安装，同时凸台的位置要避开耳轴的筋位，预留足够的扳手操作空间，方便现场装配时拧紧螺栓。

　　耳轴的内孔直径需要匹配常用的铰接销轴规格，孔的两端可加工小尺寸倒角，方便销轴穿装，同时去除孔口的毛刺，避免装配时划伤销轴表面影响铰接灵活性；耳轴的外径尺寸要根据承受的摆动力矩核算，保证耳轴根部的弯曲强度满足使用要求，加强筋的厚度设置为主体壁厚的0.8倍，既不会因为筋位过厚导致注塑或者铸造过程中出现缩孔缺陷，也能提供足够的支撑刚度。安装边界方面，该支座整体为对称结构，中心夹持孔的轴线到耳轴孔端面的距离为固定安装尺寸，设计时需要核算该尺寸与周边构件的干涉边界，保证铰接构件摆动过程中不会触碰管夹主体或者被夹持的管件；底部的安装凸台平面为装配基准面，加工时需要保证该平面与中心夹持孔轴线的平行度公差，避免安装后出现偏载导致夹持力下降。

　　实际使用中，这类结构不需要在被夹持的管件上加工任何安装孔或者定位槽，仅通过螺栓锁紧的抱紧力即可实现固定，特别适合用于薄壁管件、表面不允许加工破坏的管路场景，比如食品级输送管路、压缩空气铝合金管路的安装，不会破坏管路的防腐层或者内壁光洁度；同时自带的铰接耳轴可以直接连接小型气缸的尾部、传感器的调整支架等需要角度调整的构件，省去了额外设计铰接支架的步骤，能大幅缩短设备的设计装配周期。结构的壁厚设计遵循等强度原则，半圆环主体的壁厚根据夹持力大小核算，保证螺栓锁紧时半圆环不会出现过度变形导致夹持失效，耳轴部位的壁厚根据铰接载荷设置，整体结构没有多余的冗余设计，在满足强度要求的前提下尽可能控制整体重量，适合用于轻量化要求较高的自动化设备、移动工装的管路布设场景。
