多耳座式铰接安装连接支座结构

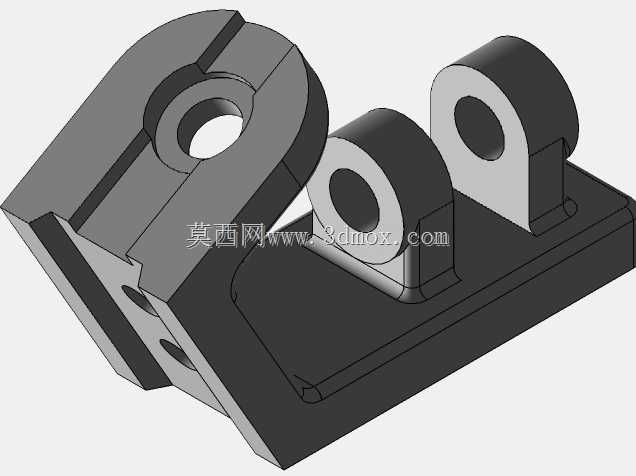

　　这类多耳座式铰接支座，常应用在需要实现铰接摆动、多点位铰接联动的机械结构场景中，比如工程机械的连杆机构铰接端、自动化生产线的摆臂连接基座、工装夹具的翻转支撑点位，核心作用是为销轴类铰接件提供稳定的安装承载基础，同时通过多组同轴/异轴耳板的布局，实现多组连杆或摆臂的同步铰接连接，避免单耳座铰接带来的侧向偏载问题。从实际使用场景来看，这类支座通常作为固定端安装在设备的机架平台上，底部的平板结构直接贴合机架安装面，通过底部预留的安装孔位完成螺栓锁紧固定，耳板上的通孔则用于穿装铰接销轴，连接需要做回转摆动的运动部件，耳板的厚度、孔位的同轴度直接决定了铰接结构的承载能力与运动顺畅度，若耳板同轴度偏差过大，会导致销轴安装后出现卡滞，

　　运动过程中产生额外的磨损与异响，严重时甚至会造成耳板局部应力集中出现断裂。在设计思路上，首先要根据实际承载的载荷大小确定耳板的厚度与孔径尺寸，孔径需要与选用的铰接销轴做间隙配合，配合公差通常选取H8/f7级别，既保证销轴可以顺利穿装，又不会因为间隙过大导致运动过程中出现晃动；三组耳板的布局上，最外侧的单耳板与内侧的双耳板形成错位配合，对应连接的铰接部件可以分别嵌入对应的耳板间隙中，避免不同运动部件之间出现运动干涉，同时这种单双耳配合的布局，也能让铰接点的受力更加均匀，侧向载荷可以通过多组耳板共同分担，降低单块耳板的受力负荷。底部的安装基座采用整块式平板结构，平板的厚度需要满足安装螺栓的压紧强度要求，

　　同时平板与耳板的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在承受冲击载荷时，圆弧过渡可以有效分散应力传递路径，减少连接处开裂的风险。从安装边界来看，底部平板的长宽尺寸决定了支座的安装占地空间，设计时需要提前匹配机架上的安装点位间距，保证底部的安装孔位与机架上的预留螺纹孔完全对正，避免出现安装错位；耳板的高度尺寸则决定了铰接点的中心高度，这个尺寸直接关联到整个连杆机构的运动行程，需要在整体机构运动仿真阶段就确定准确，一旦支座加工完成，铰接中心高度就无法调整，会直接影响整个机构的运动轨迹精度。耳板上的铰接孔端面需要做锪平处理，保证销轴安装后，轴用挡圈或者锁紧螺母的端面可以完全贴合耳板端面，避免销轴出现轴向窜动；

　　孔的内壁粗糙度需要达到Ra1.6以上，减少销轴转动过程中的摩擦磨损，延长铰接结构的使用寿命。在实际选型应用中，需要根据铰接点的最大径向载荷、摆动频率来校核耳板的剪切强度与底部安装螺栓的拉伸强度，若应用在有冲击载荷的工况下，还需要对耳板与底板的连接焊缝做强度校核，整体铸件或者机加工件的材质通常选用45号钢或者Q235钢，根据载荷等级选择对应的热处理工艺，保证结构的强度与韧性匹配工况需求。这类支座的结构看似简单，但每一处尺寸的设计都直接关联到整个铰接机构的运行稳定性，比如耳板之间的间隙尺寸，需要刚好匹配对应铰接部件的端部厚度，间隙过小会导致部件转动时与耳板侧面产生摩擦，间隙过大则会导致铰接部件出现轴向窜动，影响运动精度；底部安装孔的沉头深度也需要匹配选用的内六角螺栓头部尺寸，保证螺栓安装后头部不高出底板底面，避免底板安装时与机架表面出现间隙，导致安装后支座出现倾斜，影响铰接孔的同轴度。
