45度角转接安装连接法兰结构

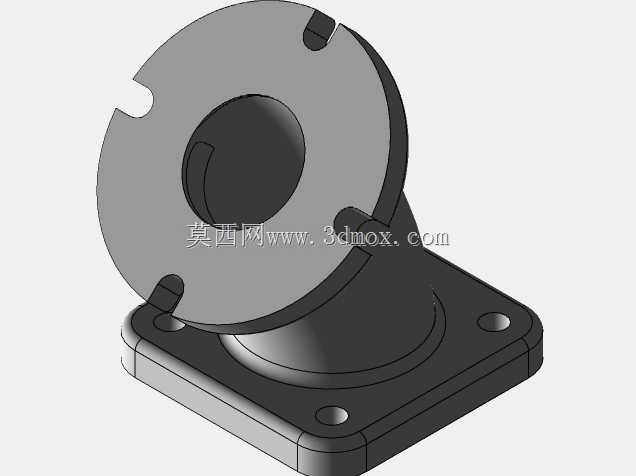

　　在工业管路布设、设备机架接驳、气动液压系统走线的现场场景里，经常会遇到两个安装面呈45度夹角的对接需求，常规直连法兰无法适配这种非垂直非平行的安装工况，强行通过管路弯折调整角度不仅会增加流阻，还会在长期振动工况下产生应力集中，引发接口渗漏甚至结构断裂的问题，这款45度角向连接法兰就是针对这类场景开发的专用转接构件。从结构功能上看，构件分为上下两个连接端，下端为方形安装法兰座，四个角位预留了沉头安装孔，可通过螺栓直接固定在设备基座、墙面安装板或者机架预留的安装位上，沉孔设计能够让螺栓头完全没入安装面以下，避免螺栓突出影响其他部件的布设，同时保证安装面完全贴合，不会出现局部间隙导致的安装倾斜。上端为带缺口定位的圆形法兰盘，

　　盘面上的三处缺口并非随意开设，一方面是作为安装对位的卡位结构，和对接端的凸点配合后可以快速完成周向定位，不需要反复调整角度就能保证安装孔位对齐，大幅提升现场装配效率；另一方面缺口也可以作为快拆结构的让位槽，在需要频繁拆装维护的工位上，不需要完全拧下对接端的所有螺栓，只需松开少量紧固件旋转一定角度就能完成构件拆卸，减少维护作业的工作量。上下两端之间通过锥形过渡的支撑段连接，这种锥形结构相比等直径的直筒支撑，在同等材料用量下拥有更高的结构刚性，能够承受更大的径向载荷与弯矩，在管路存在振动、设备运行有冲击的工况下，不会出现支撑段变形导致的接口错位问题。设计过程中重点考量了安装边界的适配性，

　　下端方形座的边长尺寸控制在常规安装位的通用尺寸范围内，四个安装孔的孔距符合通用五金配件的安装孔位标准，可以直接替换同规格的直连法兰座，不需要对原有安装基座进行二次打孔加工，降低现场改造的工作量。上端圆形法兰的直径与对接端的标准法兰尺寸匹配，中心的通孔直径根据常规通径规格设计，能够保证流体或者线缆穿过时不会产生通径收缩，避免流阻增大或者线缆磨损的问题。在实际应用中，这款构件除了用于管路的45度转接，还可以作为传感器、小型仪表的安装支座，当检测面需要和安装面呈45度夹角布置时，直接将传感器固定在上端法兰盘上，就能快速获得稳定的安装角度，不需要额外加工定制角度支架，大幅缩短设备组装的周期。针对不同的使用场景，

　　结构设计上也预留了足够的优化空间，比如在有密封需求的管路应用中，可以在上端法兰的贴合面加工密封槽，加装O型密封圈就能实现端面密封，不需要额外改动整体结构；在需要轻量化的应用场景中，可以在锥形支撑段开设减重孔，在保证结构强度满足载荷要求的前提下降低整体重量。从建模逻辑上看，整个构件采用参数化建模思路，安装孔位、法兰直径、45度倾斜角度、支撑段高度等关键尺寸都设置了可调整的参数，在面对不同通径、不同安装空间的需求时，只需要修改对应参数就能快速生成适配的模型，不需要重新绘制草图，大幅提升设计迭代的效率。建模过程中对所有的锐边都做了圆角处理，一方面是避免加工完成后锐边割伤装配人员，另一方面也能减少应力集中点，提升构件在交变载荷下的疲劳寿命，尤其是在支撑段和上下法兰连接的位置，采用大圆角过渡，能够有效分散应力，避免长期受力后在连接处出现裂纹。在安装适配性上，下端方形座的底面做了平面度公差要求，保证安装后和基座完全贴合，不会出现翘曲；上端圆形法兰的贴合面和中心通孔的垂直度也做了公差约束，保证对接后两个连接件的同轴度符合要求，不会出现偏心导致的密封失效或者连接螺栓受力不均的问题。
