伺服驱动中心抓取执行机构结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679444
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计
  • 伺服驱动中心抓取执行机构结构设计

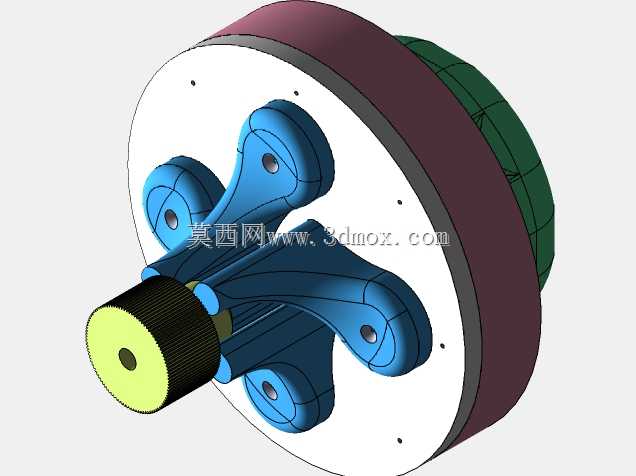

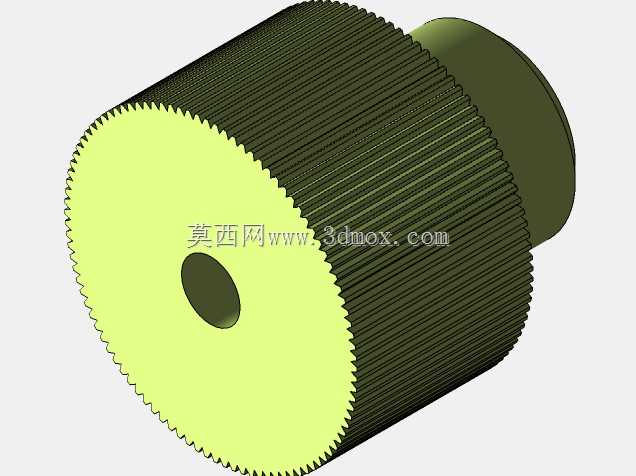

  这套中心定位抓取执行机构,主要适配轻载搬运、精密装配工位的末端作业需求,常见于3C电子小件分拣、小型零部件上下料、圆形工件同心夹持的作业场景,可直接搭载在六轴小型工业机器人、直线模组滑台的输出端,替代传统气爪解决偏心夹持带来的工件定位偏差问题。从结构组成来看,前端的黑色滚花轴段是与机器人末端法兰的连接接口,轴中心预留的通孔可走气路或检测线缆,滚花设计能够增大连接时的周向摩擦力,避免高速启停过程中执行机构出现相对转动,连接段的轴径公差按h6级加工,可适配市面上绝大多数标准快换接头的安装尺寸,无需额外做转接法兰加工。前端的黄绿色端盖是行程限位端盖,内部容纳驱动盘的复位弹簧,端盖上均匀分布的三个沉头孔用于固定端盖与中心驱动轴,

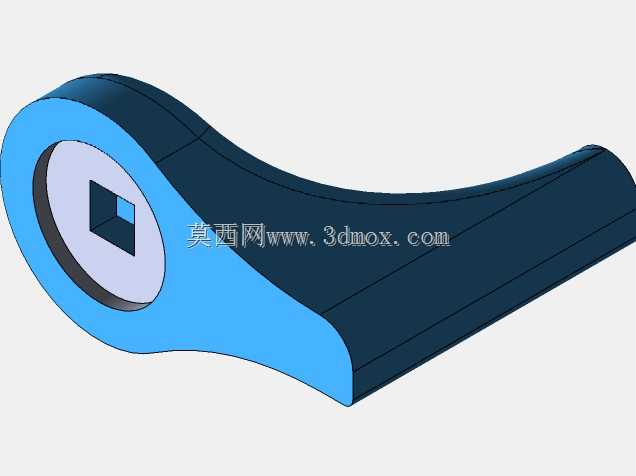

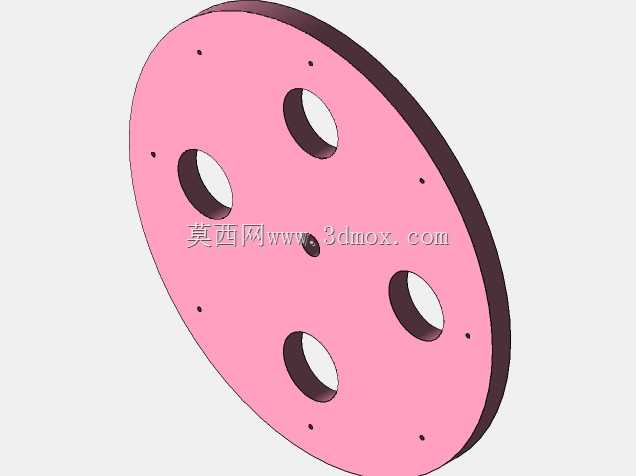

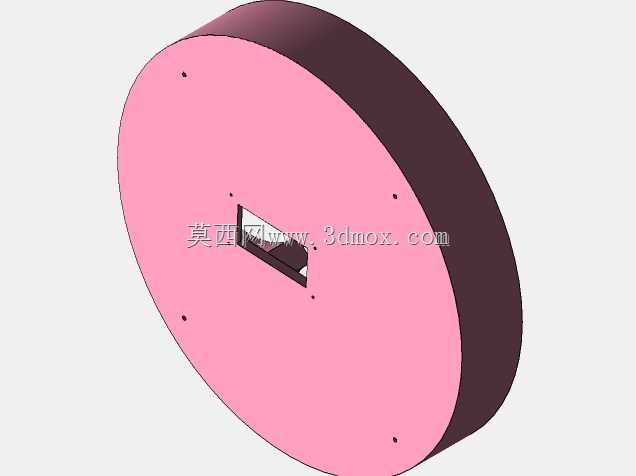

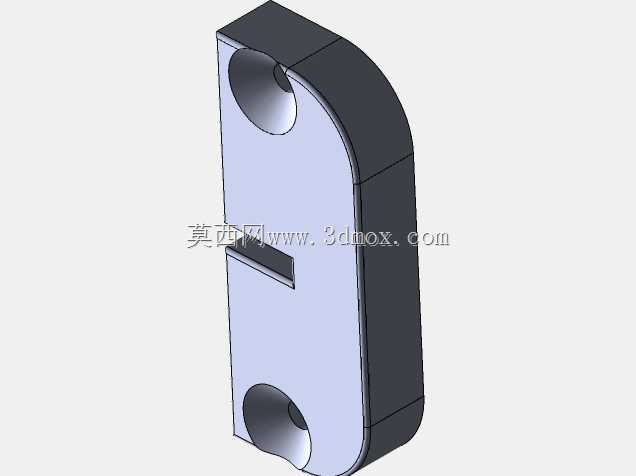

  端盖外圆做了倒角处理,避免机构进出狭窄工位时与周边设备发生刮碰。三个蓝色的弧形夹爪是直接接触工件的执行部件,每个夹爪通过两个定位销与后方的白色转盘连接,夹爪的内侧弧面根据常见圆形工件的外圆弧度做了仿形设计,弧面预留了粘贴防滑聚氨酯垫的凹槽,夹持光滑金属或塑料工件时不会留下夹痕,也能避免高速搬运时工件滑脱。夹爪的铰接点位置经过反复校核,当中心驱动盘做轴向进给时,三个夹爪会同步沿径向做等距开合,保证任意开合行程下,三个夹爪的夹持中心始终与机构的回转中心重合,定位重复精度可控制在0.02mm以内,完全满足精密装配的同心度要求。后方的紫红色外圈是机构的主体外壳,采用铝合金材质加工,在保证结构刚性的前提下尽可能降低整体重量,

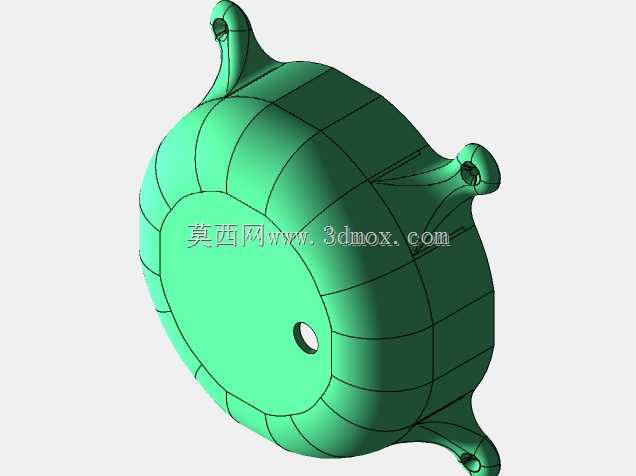

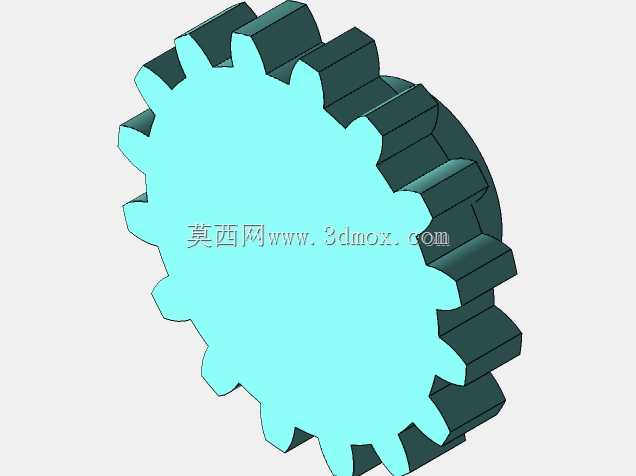

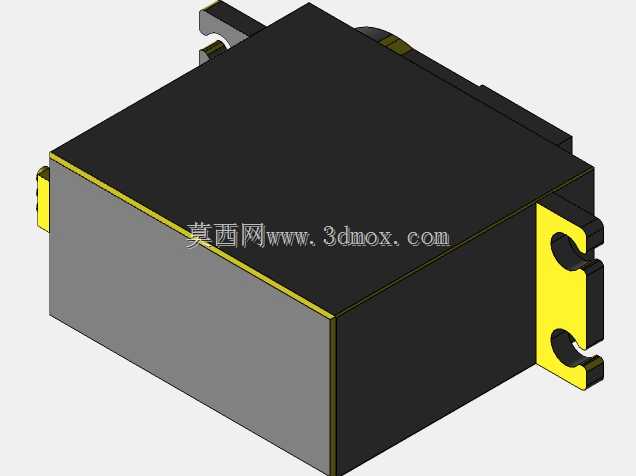

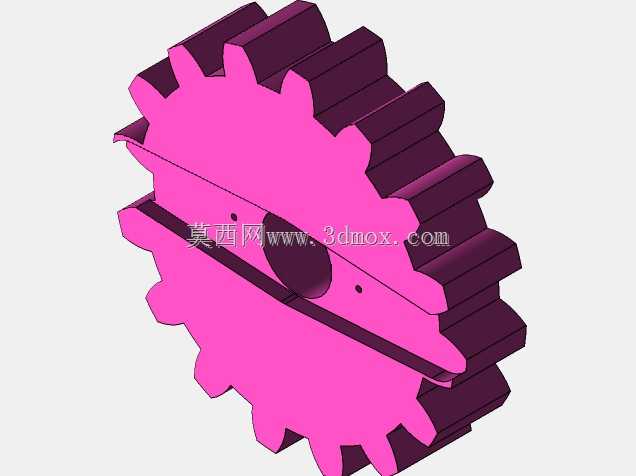

  减少机器人末端的负载压力,外壳的壁厚均匀设计为5mm,侧壁预留了四个安装沉孔,可根据实际安装需求调整固定方向,适配不同角度的作业工位。外壳内侧的深沟球轴承槽用于安装支撑转盘的轴承,保证转盘转动时的同轴度,减少长时间运行带来的磨损间隙。最外侧的绿色端盖是机构的后盖,用于密封内部的传动部件,避免车间内的粉尘、切削液进入传动间隙造成卡滞,后盖与外壳之间预留了密封圈安装槽,可达到IP54的防护等级,适配多数机加工、装配车间的作业环境。设计过程中优先考虑了传动的同步性,摒弃了传统齿轮啮合传动带来的背隙问题,采用平面槽轮驱动结构,中心驱动盘上的三个斜向滑槽分别与三个夹爪的驱动销配合,当伺服电机带动中心驱动轴做轴向移动时,

  三个驱动销会同时沿滑槽滑动,带动夹爪同步开合,这种结构的传动效率比齿轮传动高15%左右,同时没有反向背隙,夹持力的控制精度更高,可通过伺服电机的扭矩输出精准控制夹持力大小,针对薄壁类易碎工件也能稳定夹持不会夹损。安装边界方面,机构整体最大外圆直径为120mm,整体轴向长度为95mm,不含连接轴的主体长度为72mm,安装时需要预留的最小作业空间为直径130mm的圆柱形区域,连接轴的伸出长度可根据实际搭载的机器人法兰尺寸做调整,标准配置下连接轴伸出长度为23mm,适配厚度20mm以内的标准法兰安装。夹爪的最大开合行程为单爪径向移动15mm,可夹持外圆直径范围为10mm到40mm的圆形工件,单爪的最大夹持力为80N,可承载的最大工件重量为2kg,完全覆盖小型精密零部件的搬运装配需求。在实际产线应用中,这类中心夹持机构相比普通平行气爪的优势在于无需根据工件直径调整夹持位置,只要在行程范围内的圆形工件都能保证中心定位,在多品种小批量的柔性产线中使用时,可大幅减少换型调整的时间,不需要重新示教机器人的抓取点位,只要工件放置在大致的抓取范围内,机构就能自动对中完成夹持,降低产线调试的工作量。结构上所有的铰接部位都采用自润滑铜套,无需定期加注润滑脂,维护周期可达8000工作小时,适合长时间连续运行的自动化产线使用,夹爪部分采用模块化设计,可根据不同的工件形状更换对应的夹爪头,不需要更换整个执行机构,进一步降低产线的改造成本。
