台式螺母螺栓自动装配设备结构设计

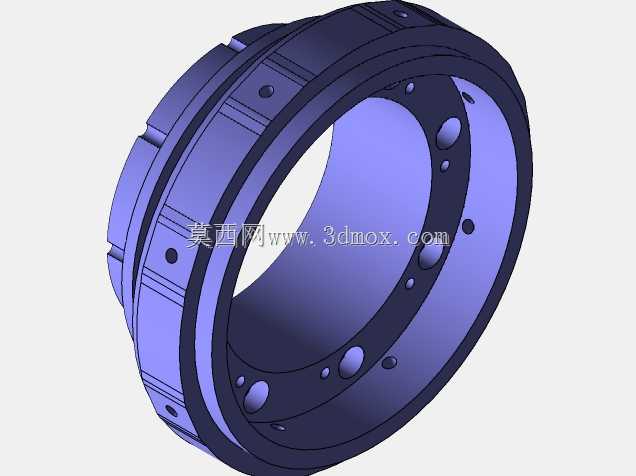

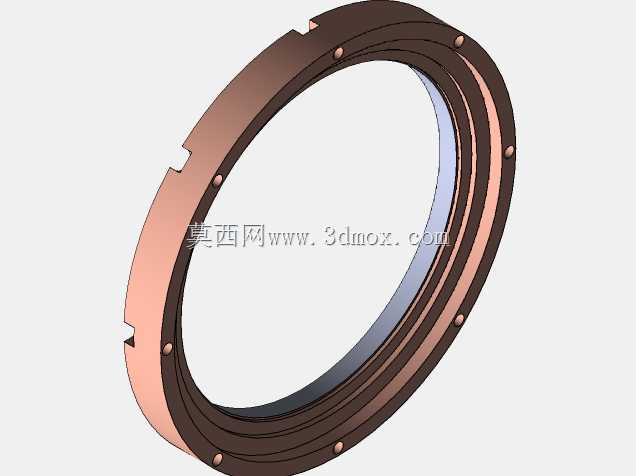

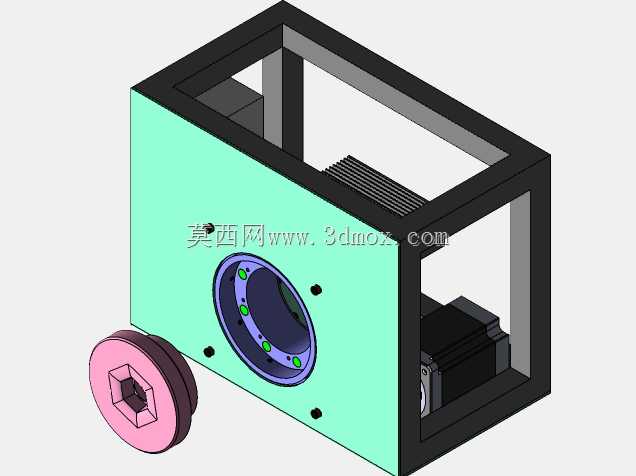

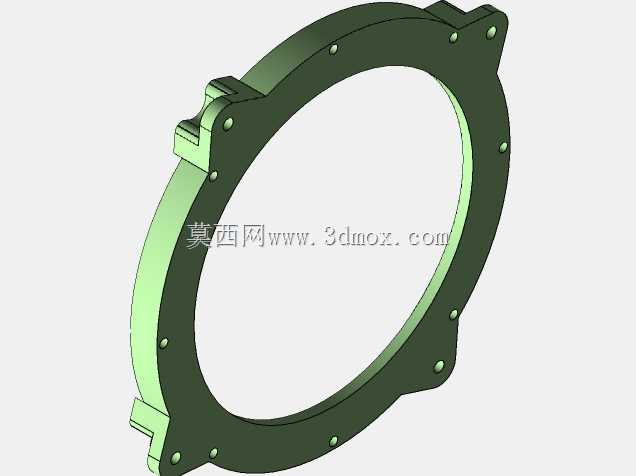

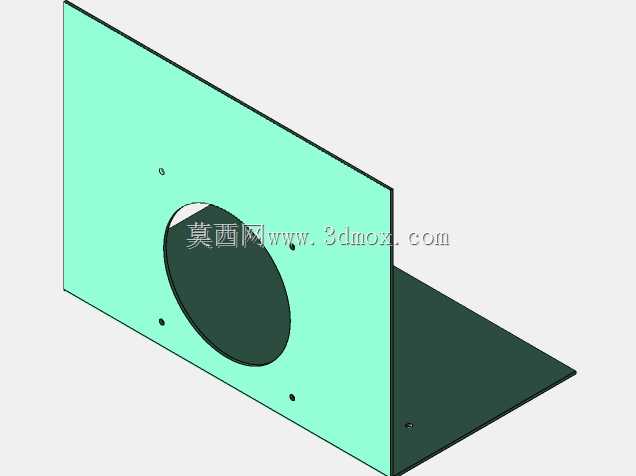

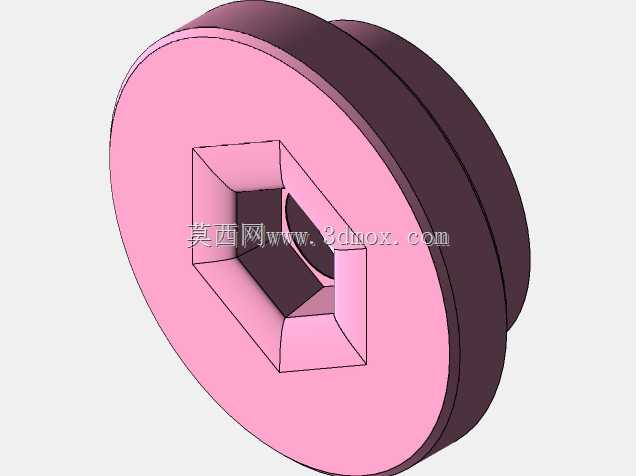

　　在紧固件批量组装的生产场景中，不同直径规格的螺栓与螺母配对拧紧一直是中小零部件加工车间的常见工序，传统人工作业不仅效率波动大，还容易出现螺纹对位偏差、拧紧力矩不一致的问题，这款台式装配设备正是针对这类小规格紧固件的批量组装需求开发。从结构布局来看，设备采用框架式箱型主体作为承载基础，主体框架采用矩形型材拼接成型，正面预留圆形作业工位安装孔，侧面设置敞开式维护开口，既保证了整体结构的刚性，也方便内部传动组件的检修调整。设备的作业端设置在正面圆形法兰工位处，配套的粉色定位轮组件用于预装待装配的螺栓与螺母，定位轮上开设的内六角卡槽可以适配不同规格的螺栓头部定位，避免装配过程中螺栓跟转，法兰盘上均匀分布的定位销与固定孔，

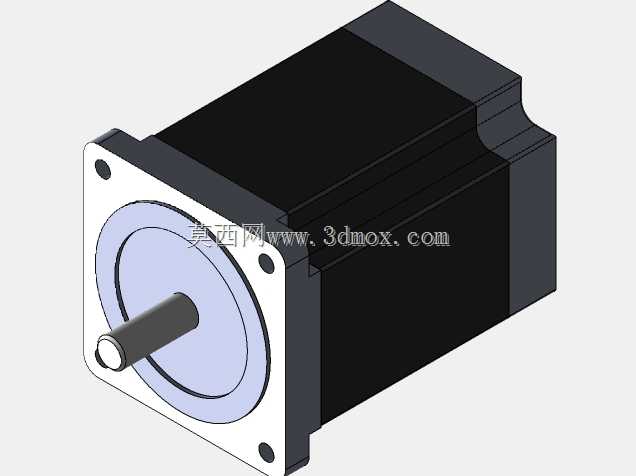

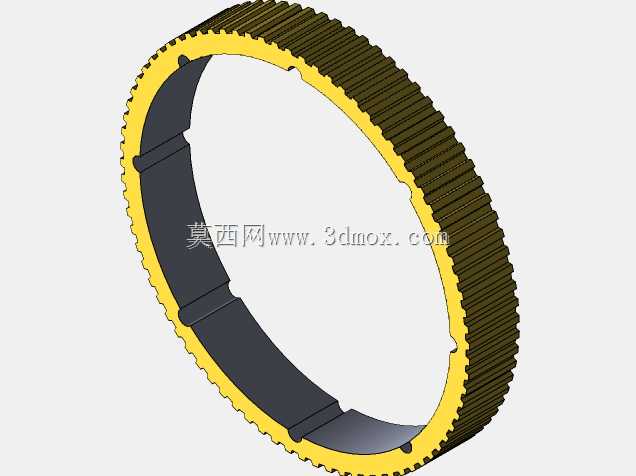

　　可根据加工的紧固件规格快速更换对应的定位工装，无需对主体结构做大规模调整。内部传动结构采用卧式布置，驱动组件安装在框架内部的后侧安装位，通过传动副连接前端作业工位，动力传递路径短，传动损耗小，设备的整体外形尺寸控制在台式作业的合理范围内，可直接放置在标准工作台面上使用，底部无需额外做地基固定，安装边界仅需预留前后左右各150mm的操作与维护空间，适配多数中小型加工车间的工位布局。设计过程中优先考虑了小批量多规格的生产适配性，没有采用复杂的多轴联动结构，而是通过可更换的定位工装来覆盖M3到M12区间的常用紧固件装配需求，框架侧面的敞开区域除了方便维护，还可根据后续需求加装自动上料组件，拓展为半自动或全自动装配单元。设备的作业逻辑为：

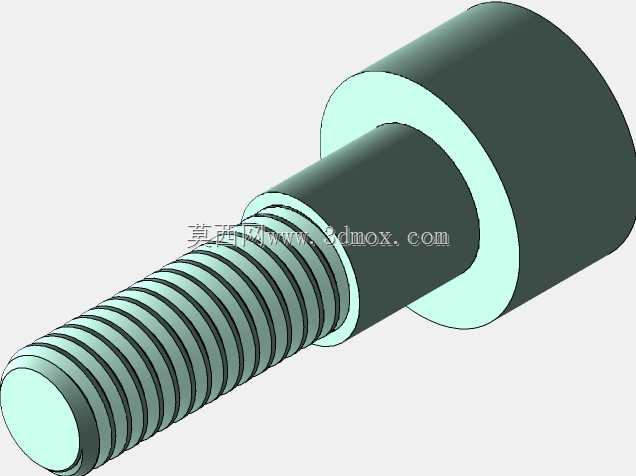

　　人工将螺栓放置在前端定位轮的卡槽内，手动套入对应规格的螺母后，启动设备驱动组件带动定位端旋转，完成螺母与螺栓的拧紧装配，拧紧力矩可通过调整驱动组件的输出参数进行控制，避免螺纹损伤或拧紧不足的问题。相比大型全自动紧固件装配设备，这款台式结构的设备占用空间小，换型调整快，不需要复杂的编程调试，适合紧固件日产量在数千件规模的小型加工车间、五金组装工位使用，也可作为大型装配线的补位设备，处理特殊规格小批量紧固件的装配作业。框架主体的板材厚度经过受力校核，在驱动组件满负载运行时不会出现明显的形变振动，保证装配过程中螺纹对位的精度，前端法兰盘的安装基准面经过精加工处理，与内部传动主轴的同轴度控制在0.05mm以内，

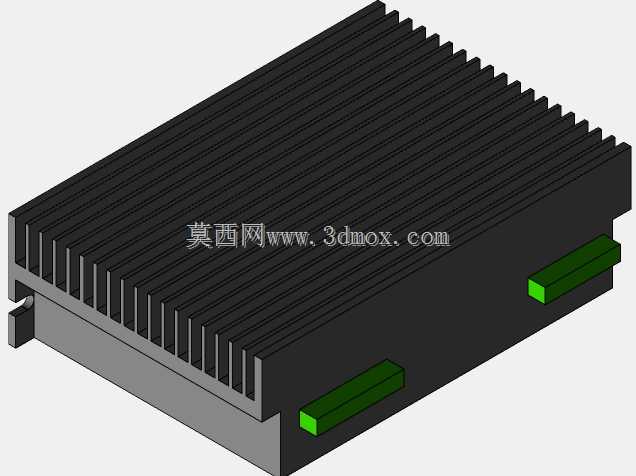

　　避免装配过程中出现螺纹偏斜咬死的问题。定位轮组件采用耐磨材质制作，长期使用后磨损量小，更换成本低，设备的控制组件集成在框架内部，外部仅预留操作按钮与状态指示，操作门槛低，一线作业人员经过简单培训即可上手操作，不需要专门的设备维护人员跟进日常使用。
