棒料管材自动主轴进给输送机架

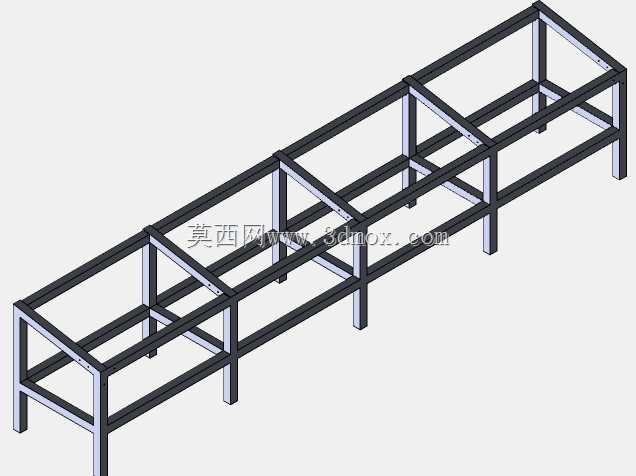

　　在金属切削、管材深加工的车间产线布局里，长尺寸棒料、圆管的上料进给一直是影响单机加工效率的核心环节，传统人工送料不仅需要操作人员反复搬运长度数米的金属型材，进给精度受人为施力偏差影响大，还存在型材窜动引发的安全隐患，这款自动主轴进给机正是针对直径50毫米以内的棒材、管材自动送料需求开发的配套设备。从结构布局来看，设备整体采用方管焊接成型的框架式机架作为承载主体，框架沿送料方向设置多组平行的承托梁，承托梁上预留了多组导向挡块的安装位，可根据待输送棒料的直径调整挡块间距，避免长棒料在输送过程中出现径向跳动，框架的纵向支撑腿底部预留了地脚安装孔，可直接通过膨胀螺栓固定在车间硬化地面上，也可搭配减震垫铁调整整体水平度，

　　适配不同地面工况的安装需求。设备的送料执行端设置在机架末端，与加工主轴的进料口位置精准对齐，执行端内置的夹持推送机构可沿送料方向做直线往复运动，推送行程覆盖常规长棒料的单段加工送料长度，推送过程中机构会对棒料端部施加稳定的轴向推力，配合机架上的导向结构保证棒料始终沿主轴轴线方向进给，避免送料偏斜导致的主轴撞刀、棒料弯曲报废问题。设计过程中，框架的受力分布经过反复校核，多组横向、斜向的加强筋布置在承托梁与支撑腿的连接位置，可承受长棒料放置时的冲击载荷，同时避免设备运行过程中框架出现共振，影响送料精度；机架上的多组尖状导向挡块采用可拆卸式设计，磨损后可单独更换，无需整体拆解承托梁，降低后期维护成本。从安装边界来看，

　　设备整体沿送料方向的长度适配常规6米长棒料的承托需求，宽度方向的尺寸控制在可同时适配多台并排布置的加工机床间距范围内，高度方向的送料轴线高度可通过支撑腿底部的调节螺栓微调，可匹配不同型号车床、加工中心的主轴中心高，无需额外搭建增高台架。实际应用中，这款设备可直接对接各类金属切削机床的主轴进料端，替代人工完成长棒料的连续自动送料作业，操作人员仅需批量将棒料吊装放置在机架承托位上，设备即可按照加工节拍自动完成单根棒料的逐段推送进给，不仅能将单台机床的人工辅助时间压缩七成以上，还能保证送料进给的位置一致性，提升批量加工零件的尺寸精度稳定性，同时避免人工推送长棒料时靠近旋转主轴的安全风险。框架结构的设计充分考虑了车间现场的使用场景，

　　开放式的机架结构没有多余的封闭护板，日常清理落屑、检查导向件磨损情况都十分方便，焊接成型的框架整体刚性充足，即使满负载放置整批金属棒料也不会出现明显的结构变形，可长期在多粉尘、有切削液飞溅的机加工车间环境下稳定运行。
