小型DIY数控雕刻运动执行机构设计

　　这套DIY数控结构的核心定位是面向个人加工场景的轻量化运动执行载体，适配桌面级非金属软质材料的加工作业需求，常见于个人创客的手板制作、小型标牌刻制、教学实训中的数控原理演示场景，区别于工业级重型数控设备的大刚性、大切削量设计，这套结构优先控制整体占用空间，可直接放置在常规工作台面上使用，不需要额外做设备基础浇筑，安装时仅需保证台面水平度在每米0.2mm以内即可，避免因安装基面倾斜导致的运动轴垂直度偏差，影响最终加工精度。

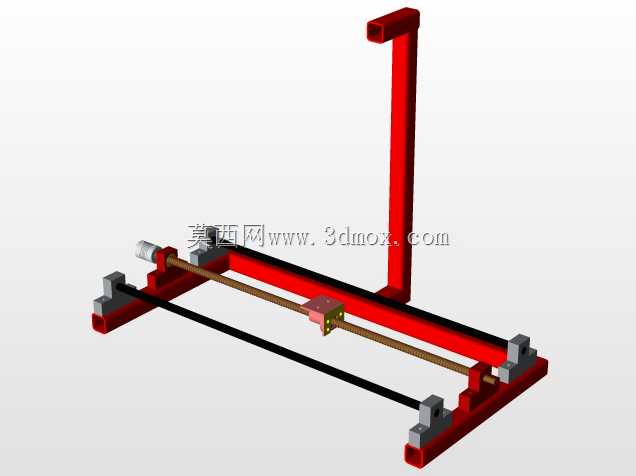

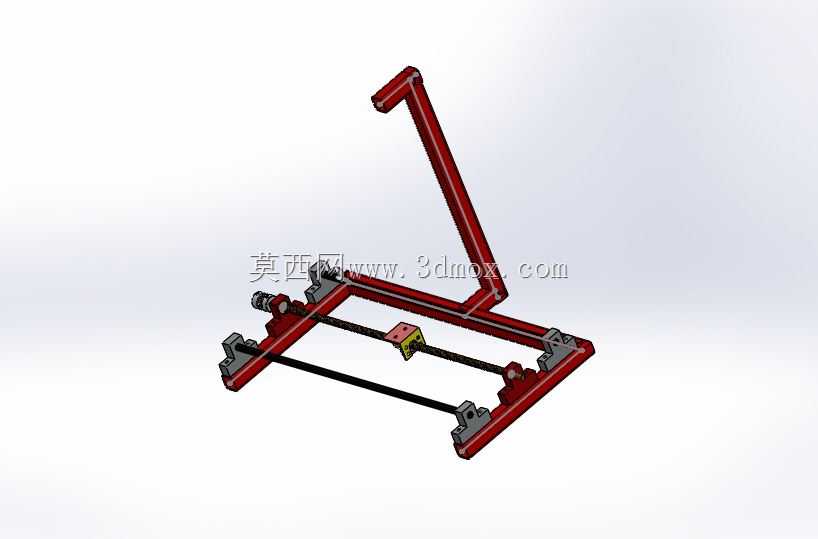

　　从结构布局来看，这套机构采用了常见的悬臂式轴系布置，横向运动轴搭载在底部的双平行导轨基座上，纵向运动组件集成在悬臂立架的滑座上，这种布局的优势是正面操作空间开阔，工件装夹时不需要避让两侧的支撑结构，对于尺寸略大于行程范围的平板类工件，也可以通过分段移位的方式完成加工，适配更多非标准尺寸工件的加工需求。底部的传动采用了丝杆加双光杆导向的组合，光杆主要承担滑座的径向载荷与倾覆力矩，丝杆仅负责传递轴向进给力，这种分工设计可以有效降低丝杆的径向受力，避免丝杆长期受弯导致的传动间隙增大、运动卡顿问题，传动丝杆的导程选用了适配小型步进电机的常规参数，兼顾进给速度与运动分辨率，不需要额外加装大减速比的减速机构就能满足软质材料加工的进给速度要求。

　　设计过程中优先考虑了零件的易加工性与易装配性，所有的结构支撑件都采用了等截面的型材类设计，不需要复杂的五轴加工工序，普通的铣削、钻孔设备就能完成全部自制零件的加工，标准件全部选用市面通用的规格，导向光杆、丝杆、锁紧螺母、连接螺栓都可以直接从常规五金渠道采购，不需要定制特殊规格的零配件，大幅降低了个人制作的物料成本与加工门槛。装配环节的公差配合做了适配性设计，导向轴与支撑座的配合选用了间隙可调的结构，装配时可以根据实际加工的零件公差调整锁紧力度，既避免间隙过大导致的运动晃动感，也不会因为配合过紧出现滑座运动卡滞的问题；丝杆两端的支撑采用了一端固定一端游动的布置方式，可以抵消长时间运动摩擦生热导致的丝杆热伸长量，避免温度变化导致的轴系顶死、传动阻力骤增问题。

　　安装边界方面，这套结构的底部基座长度控制在桌面设备的常规尺寸范围内，左右两侧预留的安装孔位可以直接固定在标准规格的铝型材工作台面上，后方的悬臂立架高度没有超出常规桌面设备的竖向空间，不会和工作台上方的照明、管线支架产生干涉；滑座的运动行程做了硬限位设计，两端都设置了物理限位挡块，即使电控系统出现误信号，滑座也不会超出行程脱出导轨，避免机构损坏或者加工撞机问题。滑台的搭载面预留了通用的工装安装孔位，可以直接装夹小型主轴、激光头、绘图笔等不同的执行末端，不需要额外做转接板的二次加工，用户可以根据自己的实际加工需求更换不同的作业头，实现雕刻、切割、绘图等不同的功能，拓展了整套机构的使用场景。

　　从实际使用的角度出发，这套结构的运动阻力经过了优化，所有导向位置都预留了润滑脂加注的空间，日常维护只需要定期在光杆和丝杆表面涂抹少量润滑脂，就能保证运动的顺畅性，不需要复杂的定期拆解保养；整体的重量控制在单人可搬运的范围内，用户可以根据作业需求灵活移动设备位置，不需要固定在某一个工位长期使用。在加工精度表现上，因为采用了丝杆传动加光杆导向的成熟结构，只要装配时保证各轴的垂直度与平行度，重复定位精度可以满足软质材料的加工要求，加工亚克力、密度板、软铝等材料时，不会出现明显的刀纹偏差，能够满足个人DIY制作、学生课程设计、小型文创产品加工的精度需求。
