医用听诊器听头结构三维设计

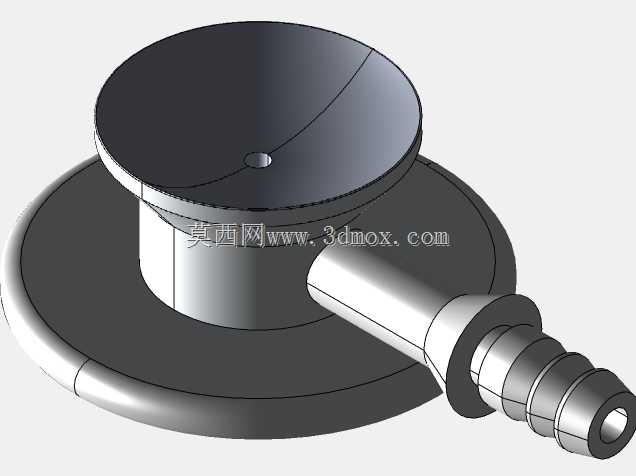

　　本次呈现的听诊器核心听头结构，是临床体格检查场景中最核心的拾音部件，日常门诊、病房查体、基层巡诊等场景下，医师依靠该部件完成心肺音、肠鸣音等体表传导音的采集，是临床诊断环节触手可及的基础医用器械核心组件。从实际使用需求出发，该部件的设计首先要兼顾拾音灵敏度与握持操作的便利性，整体采用同轴双层圆盘结构，下层大直径圆盘为膜型听面，主要用于采集高频心肺音，上层小直径圆盘为钟型听面，适配低频杂音的拾取，侧置的阶梯式气嘴用于连接听诊器胶管，将采集到的声波通过密闭管路传导至耳件。设计过程中首先确定拾音面的曲率参数，膜面安装位预留了0.8mm的环形压边槽，用于固定听诊膜片，压边的圆角处理避免膜片长期受压出现应力开裂，同时保证膜片张紧度均匀，

　　不会出现局部松弛导致的拾音失真。听头主体的内腔采用渐变式导音结构，从拾音面到侧出气嘴的流道做了顺滑圆弧过渡，没有直角突变结构，最大程度减少声波在腔体内的反射损耗，保证声音传导的清晰度。侧置的气嘴采用多段阶梯倒刺结构，每段倒刺的锥度控制在3度，安装胶管时可以依靠胶管自身弹性实现过盈密封，不需要额外粘接固定，同时倒刺的台阶高度控制在0.5mm，既保证胶管连接后不会在拉扯中脱落，又不会因为过盈量过大导致胶管安装困难、长期使用出现老化开裂。从安装边界来看，听头整体最大外径控制在45mm，整体高度（不含气嘴突出部分）为22mm，气嘴的外径从根部的8mm逐段递减至末端的5mm，适配市面上通用的内径5-6mm的听诊器乳胶管或PVC管，

　　安装时胶管套入气嘴的深度不小于15mm即可满足密封和抗拉扯要求。听头的两个拾音面边缘都做了R1.5的圆角处理，实际接触患者皮肤时不会产生冷硬的硌压感，同时圆角结构也避免日常使用中磕碰产生锐边，划伤使用者或患者。材质选型上该结构适合采用304不锈钢或锌合金镀铬处理，表面粗糙度控制在Ra0.8以下，既方便日常使用后的擦拭消毒，又能避免表面残留污渍滋生细菌，金属材质的腔体刚性足够，不会因为握持力度变化产生腔体形变，导致拾音效果出现波动。设计过程中还考虑了听头的重心分布，气嘴侧的重量与圆盘侧做了配平，医师握持时不会出现单侧偏重的情况，长时间手持查体也不容易产生手部疲劳。听头中心的小孔是钟型听面与膜型听面的切换定位孔，

　　配合听诊器上的旋转切换结构，可以快速在两种拾音模式之间切换，不需要更换听头，操作时的旋转阻尼控制在0.2N·m，切换到位有明确的卡位手感，不会在使用过程中自行移位。整个结构没有复杂的异形曲面，所有特征都适合采用车削加工一次成型，加工工序少，量产时的良率容易控制，后期的表面处理也不需要复杂的工装。在实际装配环节，膜片安装后压环与主体的配合间隙控制在0.1mm以内，既可以压紧膜片不会松动，又不会压伤膜片边缘，压环采用卡扣式结构与主体连接，不需要螺丝固定，日常更换膜片时只需要撬开压环即可操作，维护成本极低。针对临床使用中经常需要接触酒精、含氯消毒剂的场景，结构上没有设计狭小的缝隙死角，所有转角都做了圆弧过渡，擦拭消毒时可以完全覆盖所有外表面，不会残留消毒液体导致部件腐蚀。
