EPCOS铝电解电容高精度三维结构建模

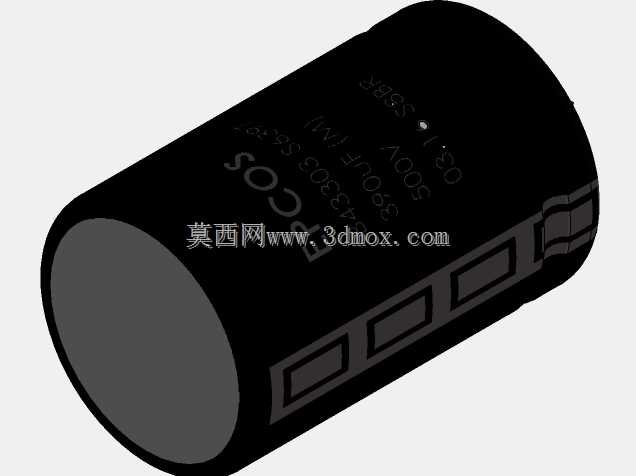

　　在工业控制板卡、开关电源、变频驱动设备的PCB布局设计环节，电解电容的三维建模精度直接影响整机装配的干涉校验结果，不少刚入行的结构工程师容易忽略电容本体的滚印凸起、底部封边的尺寸公差，导致后期样机装配时出现电容与周边散热片、接插件的空间冲突，拖慢项目迭代节奏。这款EPCOS高压大容量铝电解电容的三维建模，完全参照实物的工程尺寸还原，本体采用圆柱卷绕结构的典型设计，外壳为黑色阻燃绝缘塑封层，表面的品牌标识、参数丝印区域做了贴合实物的微凸起处理，还原了生产环节滚印工艺带来的表面质感差异，没有做过度的光滑化简化，方便设计人员在做整机外观评审时，直观判断元件标识的可视角度是否满足生产检修的识别需求。从安装边界来看，

　　建模时严格还原了电容底部的封边凸台尺寸，这个位置是很多建模容易出错的地方——不少通用电容模型会把底部封边做的和本体直径一致，实际这款电容的底部封边有一圈1.2mm的径向凸起，在PCB布局时如果忽略这个尺寸，会导致电容贴板后和周边贴片电阻、二极管的安全间距不足，带来安规隐患。电容顶部的防爆刻痕也做了精准还原，十字形的防爆槽深度、宽度都参照实物参数设置，在做热仿真、结构可靠性分析时，可以直接调用模型的防爆槽特征，模拟电容过压失效时的泄压方向，提前规划周边元件的避让空间，避免失效时电解液喷溅到周边高压器件引发二次故障。从实际应用场景出发，这类500V耐压等级的大容量电解电容，多用于工业变频器的直流母线滤波、光伏逆变器的输入稳压环节，

　　工作时本体存在一定的温升，建模时还原了本体外壳的厚度参数，结构工程师在做整机散热风道设计时，可以直接基于这个模型做风阻仿真，不需要额外修正外壳壁厚参数，大幅缩短前期方案验证的周期。电容侧面的负极标识条也做了1:1还原，这个特征对于PCB丝印设计、生产插件工序的防错校验非常关键，不少简化模型会省略这个标识条，导致生成的装配指导图缺少极性参考，容易出现生产插件时极性接反的批量质量问题。建模过程中没有对电容两端的封边圆角做过度简化，两端的卷边圆角半径完全参照实物测量值设置，在做自动化插件设备的吸嘴取件仿真、夹爪夹持力仿真时，这个圆角特征直接影响夹爪的夹持接触面计算，如果圆角参数偏差过大，会导致仿真得出的夹持力参数和实际生产需求不符，

　　出现插件时电容滑落、夹伤外壳的问题。对于做电源模块三维布线的工程师来说，这个模型的本体圆柱度、端面平面度都做了公差范围内的特征还原，在计算母线铜排到电容本体的安全爬电距离时，可以直接测量模型的最小间隙，不需要额外预留冗余的公差余量，帮助设计人员在有限的机箱空间内压缩元件布局间距，提升整机的功率密度。不同于网上很多通用电容模型只做大致外形的拉伸，这个模型还原了电容外壳表面的细微磨砂质感，在做产品宣传渲染图、内部培训课件时，可以直接调用材质参数，不需要重新做表面纹理的贴图处理，渲染出的效果更贴近实物状态。在做设备的振动可靠性仿真时，模型的质心位置完全按照实物的重量分布设置，因为大容量电解电容的内部芯卷是偏心卷绕结构，质心并不在圆柱的几何中心，如果用简化模型的默认质心做仿真，得出的固定引脚应力值会和实际测试值偏差超过30%，很容易出现仿真通过但实际振动测试时引脚断裂的问题，这个建模过程中特意通过内部特征的配重调整，把质心位置校准到实物测量的偏差范围内，保证仿真结果的参考价值。
