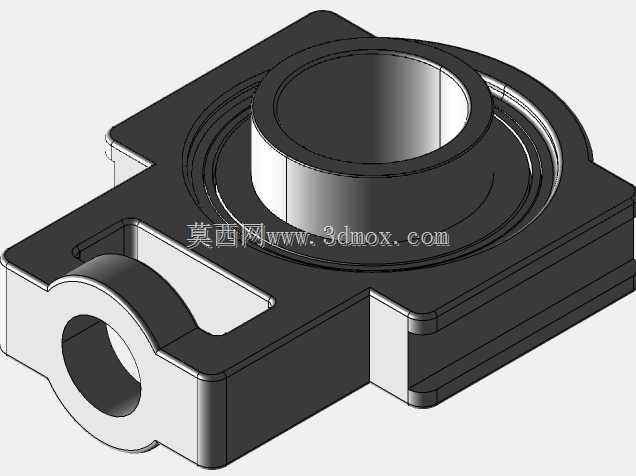

UCT212带滑块座外球面轴承结构建模

　　做输送线维护改造项目的时候，经常碰到张紧端轴承座磨损需要替换的情况，UCT系列滑块式外球面轴承座是这类场景里用得最普遍的部件，尤其是UCT212这个规格，适配60mm内径的外球面轴承，在皮带输送机、辊道线、小型斗提机的张紧侧安装位几乎是标配。很多现场测绘的时候因为旧件磨损、安装位积垢，很难拿到完全精准的尺寸，这次建模的时候是结合现场常用安装工况，参考同系列轴承座的通用安装逻辑还原的结构。

　　从实际用途来说，这类滑块座轴承和固定式轴承座最大的区别，就是底座自带的长条形安装槽，允许轴承整体沿着槽的方向做直线位移，主要作用就是补偿传动带、链条在长期运行后产生的伸长量，通过调整轴承位置来张紧传动件，避免打滑、跳齿或者传动抖动的问题。相比在机架上开长条孔调整电机位置的方式，直接调整张紧端轴承座的操作空间更大，锁紧更方便，尤其是在输送线机架已经焊接完成、后期没有多余调整空间的场景下，这种滑块座的适配性优势非常明显。

　　结构设计上，整个部件分为滑块座本体和内嵌的轴承安装腔两个核心部分，轴承安装腔是标准的圆柱通孔，和外球面轴承的外圈配合，腔体外圈的止口高度要匹配轴承外圈的定位台阶，保证轴承压装后不会出现轴向窜动。座体两侧的凸台是安装锁紧螺栓的位置，滑块底座的两个长槽是安装固定的核心结构，槽的宽度要适配常用的M16安装螺栓，槽的长度方向预留的调整行程要满足常规皮带张紧的调整量，一般这个规格的调整行程在40mm左右就能覆盖大部分工况的张紧需求。座体侧面的注油孔位置要和轴承外圈的注油槽对齐，保证运行过程中可以不拆解部件直接补充润滑脂，这是这类带座轴承必须考虑的维护性设计，很多现场故障都是因为注油通道不对中，长期缺脂导致轴承提前抱死。

　　安装边界方面，这个规格的座体总宽度要控制在180mm以内，总高度（从底座安装面到轴承内孔中心的高度）控制在95mm左右，底座的厚度要保证在18mm以上，避免螺栓锁紧的时候座体产生变形。两个安装长槽的中心距要和常见的120mm安装孔距匹配，这样现场替换的时候不需要重新在机架上打孔，直接就能装到原有安装位上。轴承内孔的轴线要和底座安装面保持平行，平行度公差要控制在0.1mm以内，不然安装后轴会出现别劲的情况，运行时轴承温升快，使用寿命会大幅缩短。

　　建模的时候特意把座体的铸造圆角都做了还原，实际铸造生产的轴承座，所有转角位置都有R3-R5的圆角，避免应力集中，尤其是安装槽和轴承腔连接的位置，是受力最大的区域，如果做成直角结构，长期受径向载荷的时候很容易从转角位置开裂。另外座体底部的接触面要做平面度处理，安装的时候和机架的贴合面不能有翘曲，不然螺栓锁紧后座体变形，会把轴承内圈挤歪，导致轴转动卡滞。

　　在不同的应用场景里，这个部件的受力情况也有区别，比如水平输送的辊道线，轴承主要承受径向载荷，座体的强度冗余不需要太大；如果是斗提机的尾端张紧座，除了径向载荷还要承受一定的冲击载荷，这时候座体的壁厚就要适当加厚，安装螺栓也要配防松垫圈。建模的时候把这些结构特征都做了参数化处理，调整壁厚、槽长、中心距的时候不需要重新画整个结构，直接改参数就能生成对应工况需要的型号，对做设备选型和改造的结构工程师来说，直接调用就能出装配图，省掉了从零开始建模的时间。

　　很多新手建模的时候容易忽略滑块座和导轨面的配合间隙，实际上这类滑块座安装后，底座和机架的导向面之间要留0.2-0.3mm的间隙，保证调整的时候能顺畅滑动，不会卡死，所以建模时长槽的两侧面和螺栓之间也要留足够的间隙，避免加工误差导致螺栓穿不进去或者调整的时候卡滞。另外轴承腔的内径公差要选H7的配合公差，和外球面轴承的外圈形成过渡配合，既不会太松导致轴承跑外圈，也不会太紧导致压装的时候把轴承撑变形，影响转动灵活性。
