立式带座25mm孔径轴承支撑组件

　　这套立式带座轴承支撑件在常规输送线、小型皮带传动工位、轻工包装辅机以及非标自动化台架里使用频率很高，核心作用是为直径25mm的转动轴提供径向承载与回转约束，把轴运转过程中产生的径向载荷平稳传递到下方安装机架上，同时约束轴的径向窜动，保证轴系回转中心在长期运行中保持稳定。

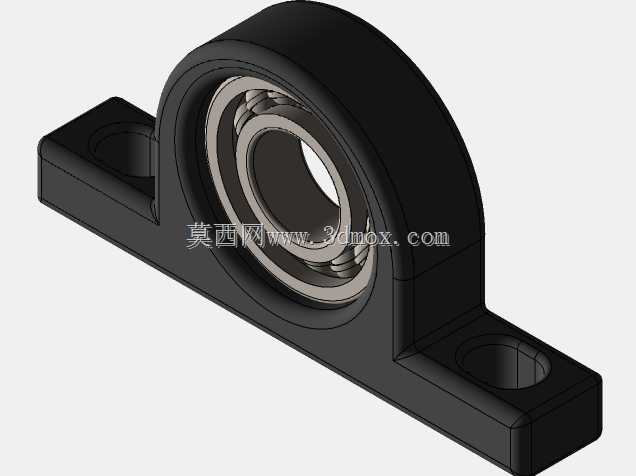

　　从结构布局来看，整体采用经典的立式枕式座造型，底部为一体式长条形安装底板，底板两端各开设一个贯通安装孔，孔位做了沉台设计，装配时内六角螺栓或者外六角螺栓可以从上方直接穿入，锁附在机架的预设安装螺孔或者腰型调节槽上；两个安装孔的中心距是现场布局时最核心的安装边界尺寸，选型对接机架时首先要核对该孔距是否和现有台架的安装位匹配，若机架上开的是横向腰型孔，还可以借助孔的余量小范围调整轴承座的固定位置，补偿轴系装配时的同轴度误差。底板和上方的轴承容纳腔体采用一体成型的加厚过渡结构，腔体两侧和底板衔接处做了大圆角加强，避免设备运行受交变载荷时在转角位置出现应力集中断裂，很多轻载传动设备长期运行出现座体开裂，问题往往就出在过渡位置壁厚不足、圆角半径过小。

　　腔体内部嵌套完整的深沟球轴承组件，轴承内孔适配25mm直径的转轴，轴承自身的滚动体、内外圈、保持架结构都在模型里完整还原，装配关系上轴承外圈和座体的腔体内孔采用过渡配合，压装后外圈随座体保持固定，内圈和转轴采用过盈配合随轴同步回转，运转时滚动体在滚道内滚动，既可以承受径向的皮带张紧力、输送带负载带来的径向作用力，也可以承受小幅度的双向轴向载荷，应对普通传动场景下轴系轻微窜动的工况完全足够。座体顶部为整圆包裹式的轴承仓结构，相比剖分式座体刚性更强，装配时直接将预先压好轴承的轴组件从轴向穿入即可，不需要拆分座体上盖，安装步骤更简洁，适合转速中等、载荷平稳的固定传动工位。

　　实际工程应用里，这类轴承座往往成对布置在传动轴的两端，分别支撑轴的两个轴颈，两个座体的安装面需要保证共面，轴承孔的同轴度误差要控制在允许范围内，否则轴穿入后会出现卡滞、转动阻力大、轴承温升过快的问题；如果是用在皮带输送机的从动辊筒两端，还可以把其中一个座体的安装孔设计成可调腰型结构，通过螺栓位置变动拉动轴中心移动，实现皮带张紧度的调节，补偿皮带长期运行后产生的拉伸变形。建模过程中对装配逻辑的还原度直接影响后续工程出图的可用性，模型里底板的厚度、安装孔的沉头深度、腔体的外壁厚度、轴承的内外径尺寸、滚动体的排布都按照实际工程比例搭建，没有出现结构干涉：比如螺栓沉孔深度小于底板厚度，不会出现螺栓穿透底板抵到安装面的问题；轴承外圈和腔体的配合面预留了合理的压装余量，内孔和轴的配合段长度也和轴承内圈宽度匹配，轴穿入后不会和座体的非配合位置发生摩擦。

　　从外形边界来看，整体高度从底板底面到轴承仓顶部的总高度决定了轴中心的安装高度，这是布局时和其他传动部件对接的关键尺寸，比如和电机输出轴通过链轮、皮带轮传动时，必须保证两个轴的中心高匹配，否则皮带或者链条会出现偏磨、受力不均的问题；底板的总长度、总宽度则决定了座体在机架上占用的安装空间，布局时要在两侧预留出扳手拧动安装螺栓的操作空间，避免座体和周边的机架型材、护罩、其他传动部件发生位置干涉。腔体两侧的外壁做了加厚处理，在轴承承受偏载的时候可以提供足够的支撑刚性，避免座体出现侧向形变导致轴承内圈外圈偏斜，滚动体受力不均提前失效。

　　这类支撑件的设计思路始终围绕“可靠固定、便捷装配、兼容常规工况”展开，没有多余的复杂结构，一体成型的座体加工难度低，铸造或者机加工都可以轻松实现，日常维护时只需要定期检查轴承的润滑状态、螺栓的锁附松紧，不需要频繁拆解更换，在轻工生产线、小型物料转运设备、实验台架传动机构里都能稳定适配。
