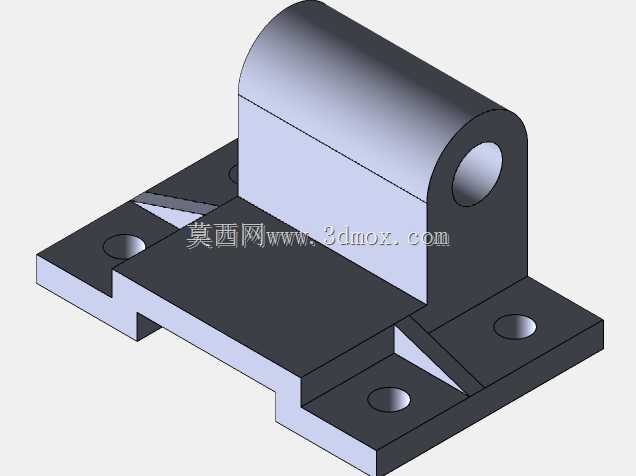

这个零件属于设备中常见的固定式铰接支撑结构,核心作用是为水平布置的转轴、销轴或连杆回转端提供稳定支承。上部为横向圆筒,内部加工出同轴通孔,用于穿入销轴或安装滑动轴承、衬套;圆筒下方通过立板与底板连成整体,两侧布置三角形加强筋,用来承受轴端传递下来的径向载荷和偏摆力矩。底部是一块带台阶轮廓的安装板,板上分布四个沉头通孔,装配时可用螺栓将支座固定在机架台面、型材框架或焊接底座上,沉孔结构可让螺栓头部沉入板内,保证安装面贴合平整。
从实际使用场景看,这类支座广泛出现在轻工输送线、翻盖机构、连杆摆臂、小型工装夹具以及通讯设备周边的可调支撑部位。工作时,穿过圆筒的销轴与外部摆臂、压杆或翻转架连接,零件本身不运动,主要承担定位和承载功能;当摆臂绕销轴转动时,支座需要限制销轴的径向位移,并把工作载荷分散到底板连接区域。圆筒端部的环形端面可作为轴套定位面,也可配合垫圈控制摆臂轴向间隙,避免转动件直接摩擦立板。
结构设计上,底板采用加宽外伸形式,四个安装孔分别落在圆筒投影外侧,使螺栓支承点远离中心载荷线,有利于提高抗倾覆能力。底板边缘设置的台阶和缺口,一方面可以在机架上避让焊缝、凸台或相邻零件,另一方面便于装配时快速对位。立板从底板向上延伸并与圆筒相切过渡,筋板布置在立板与底板交接的受力角部,能够缓解铸造或机加工件在拐角处的应力集中;若采用焊接件制作,筋板还可减少立板受载后的弯曲变形。

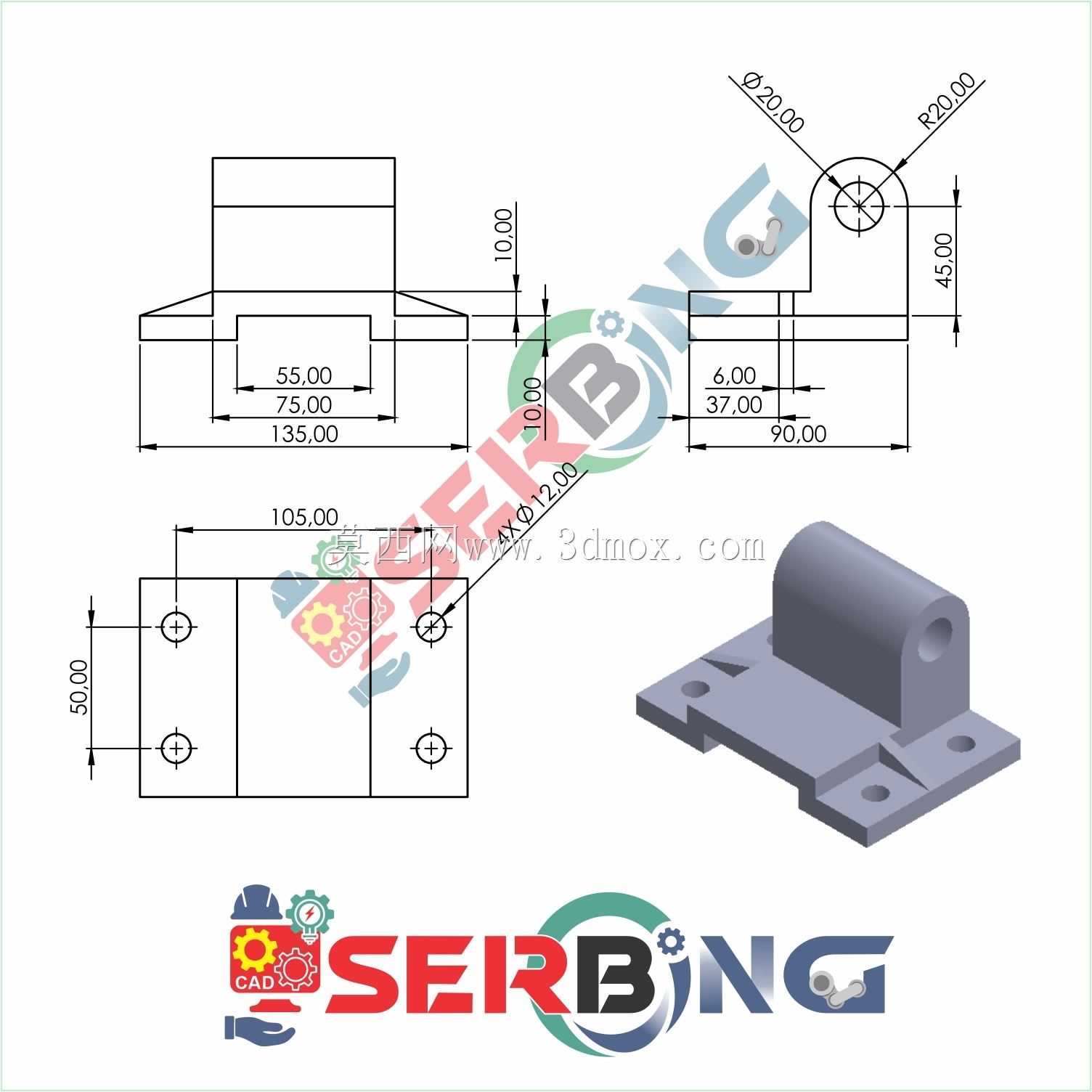

建模时需要重点控制几处尺寸关系:圆筒内孔是功能尺寸,其轴线到底板底面的高度决定转轴中心高,直接影响连杆运动轨迹和皮带、齿轮等传动件的啮合位置;内孔与端面应保持垂直,端面粗糙度和同轴度需满足衬套压装或销轴转动要求。底板上的安装孔孔距要与机架预留孔位匹配,孔边到板边的距离应保证螺栓拧紧时有足够承压面积;底板厚度则结合螺栓规格和载荷大小确定,过薄会在紧固时产生凹陷,过厚则增加重量和成本。
安装边界方面,零件下方需要保留与底板轮廓一致的平整贴合面,周围应留出扳手空间和螺栓穿入路径;圆筒轴线方向要预留销轴装入以及摆臂、挡圈、润滑件的布置空间。若支座用于频繁摆动场合,可在内孔中压入铜套或工程塑料衬套,端面增加耐磨垫片;若用于低速轻载定位,也可直接让销轴与孔配合,并通过注油或表面处理降低磨损。整体外形紧凑,承载路径清晰,是一种兼顾固定安装、回转支承和现场装配便利性的典型机械支撑件。
