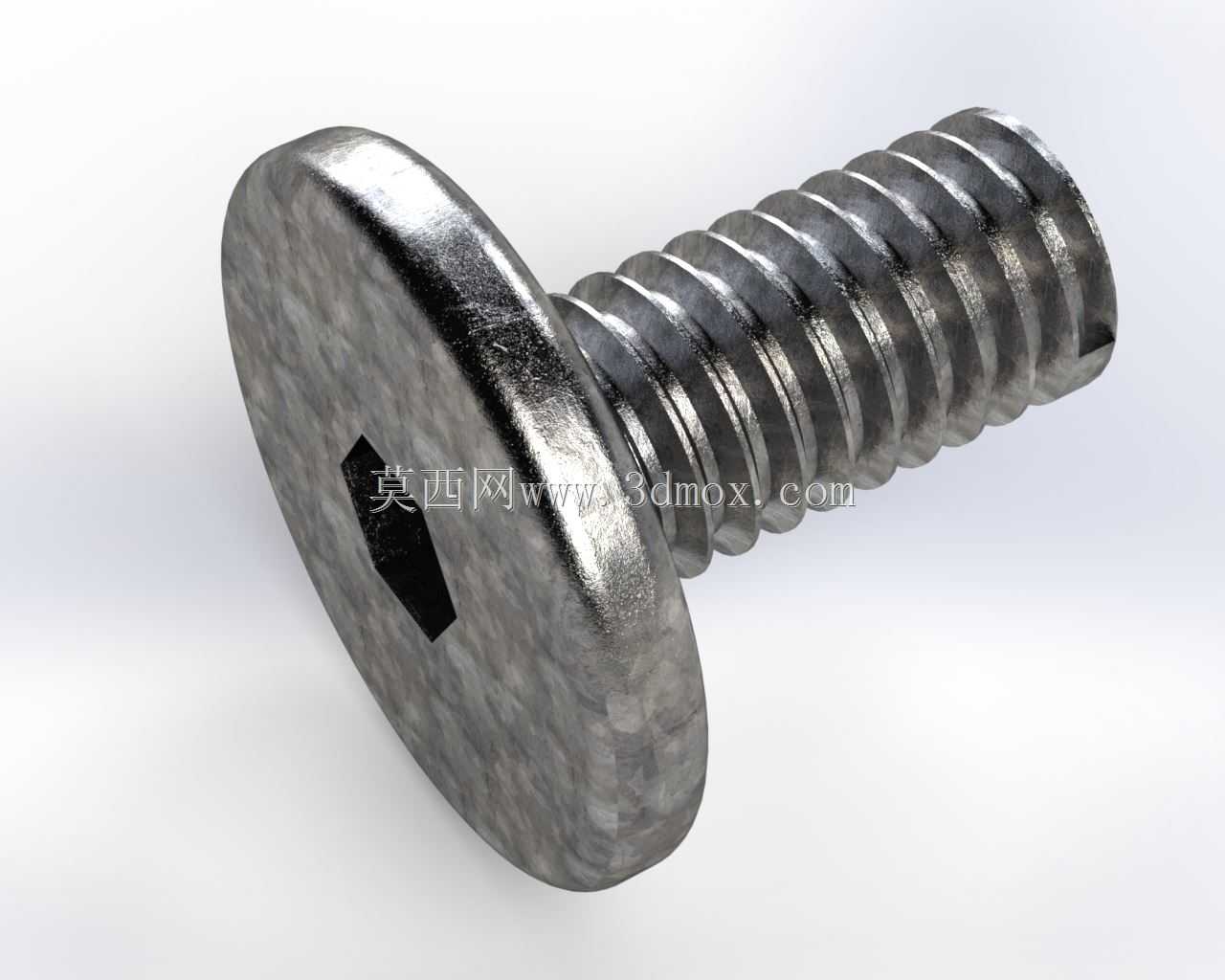

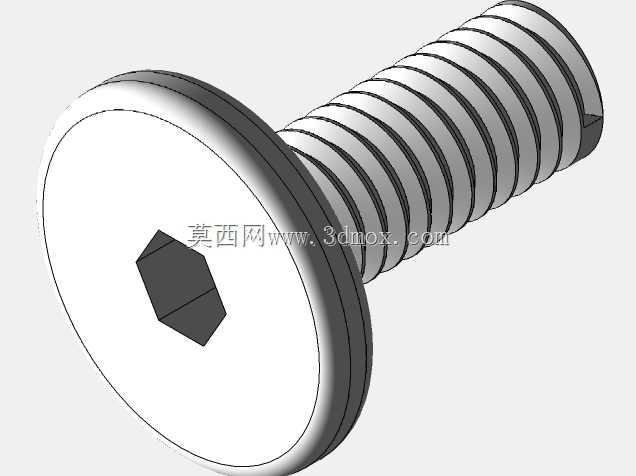

薄头内六角圆柱M4规格紧固螺钉

　　在消费电子内部结构装配、小型通讯终端模组固定、精密仪器内部构件锁紧这类对安装空间有严苛限制的场景里，常规盘头内六角螺钉往往会因为头部厚度占用过多垂直空间，导致外壳合模后出现凸起、内部元件干涉的问题，这款薄头内六角圆柱螺钉就是针对这类受限空间的紧固需求设计的。从实际选型适配的角度看，这款螺钉公称直径为M4，有效螺纹长度10mm，头部采用大直径薄型圆柱设计，相比同规格标准内六角圆柱头螺钉，头部厚度缩减近40%，头部直径略大于标准盘头螺钉，在降低安装所需垂直空间的同时，能增大螺钉头部与被连接件的接触面积，降低接触面压，避免在薄壁塑胶件、薄金属冲压件上锁紧时出现压痕、工件变形甚至开裂的问题。头部驱动采用标准内六角槽型，

　　配套对应的六角扳手施加扭矩时，受力面均匀分布在六角槽的六个侧壁，相比十字槽驱动能承受更大的锁紧扭矩，不会出现拧花槽口的问题，适合需要一定预紧力的装配场景，同时内六角驱动可以实现沉孔内的锁紧操作，适配需要将螺钉头部完全埋入工件表面的安装需求。设计这款螺钉的三维模型时，首先要明确螺纹段的参数边界，M4粗牙螺纹的螺距为0.7mm，建模时要还原真实螺纹的牙型角、牙顶间隙，不能用贴图或者简化的装饰螺纹线替代，确保模型导入装配体后能准确模拟螺纹啮合的干涉情况，验证螺纹旋入深度是否满足设计要求；其次要严格控制头部的尺寸公差，薄头设计的核心是头部厚度的尺寸精度，建模时要标注清楚头部厚度的公差带，以及内六角槽的深度、对边宽度尺寸，

　　确保实际加工时槽深足够，不会因为槽深过浅导致扳手无法插入，也不会因为槽深过深导致头部强度不足，锁紧时出现头部开裂的问题。从安装边界来看，这款螺钉适配的被连接件总厚度不宜超过8mm，预留2mm以上的螺纹啮合长度，确保内螺纹件有足够的啮合牙数，避免滑牙；安装时对应的沉孔深度要略大于螺钉头部厚度0.2-0.3mm，沉孔直径比螺钉头部直径大0.1-0.2mm，既保证头部能完全沉入沉孔，又不会因为间隙过大导致螺钉装配后出现偏斜。在实际应用中，这类螺钉常被用在智能手机内部的主板固定、屏蔽罩锁紧，小型路由器、交换机这类通讯设备的外壳拼接，以及手持检测仪器的内部结构装配场景，相比自攻螺钉，它采用机螺纹设计，可反复拆装而不会损坏被连接件的内螺纹，

　　适合需要多次拆装维护的设备结构；相比标准圆柱头内六角螺钉，它的薄头设计能大幅压缩安装所需的Z向空间，帮助结构设计师在做堆叠设计时腾出更多空间给电池、芯片这类核心元件，提升设备内部的空间利用率。建模过程中还要注意头部与螺杆衔接处的倒角设计，衔接位置要做微小的圆角过渡，避免应力集中，在承受交变载荷的场景下，这个过渡圆角能有效降低应力集中系数，提升螺钉的疲劳强度，避免螺钉在头部与螺杆衔接的位置发生断裂。螺纹末端要做45度的倒角引导，方便装配时螺钉快速对准内螺纹孔，提升装配效率，尤其是在自动化锁螺丝的产线上，末端的引导倒角能大幅降低螺丝对准孔位的失败率，减少卡料、歪锁的问题。从材质适配的角度，这类螺钉常用不锈钢或者碳钢镀锌材质，不锈钢版本适合有防锈需求的户外通讯设备、潮湿环境下使用的仪器结构，碳钢镀锌版本成本更低，强度更高，适合室内使用的消费电子、普通工业设备的内部紧固。在做装配验证时，通过三维模型可以提前模拟螺钉锁紧后头部是否会突出工件表面，是否会和周边的元件、壳体筋位发生干涉，提前调整沉孔深度、螺钉长度，避免开模后或者零件加工完成后才发现装配干涉问题，减少设计迭代的成本。
