4mm规格红胶香蕉插头连接组件

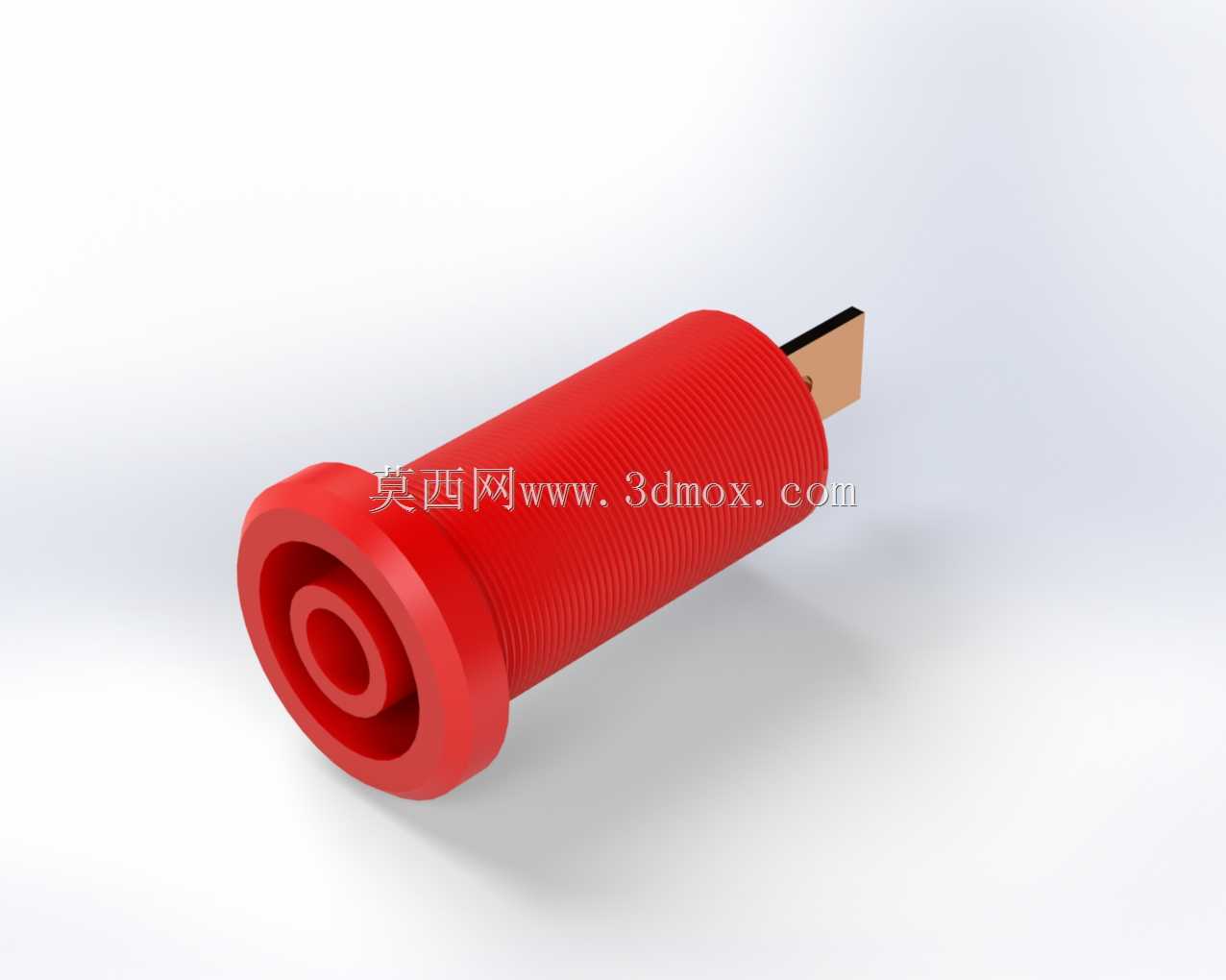

　　在电子测试、通讯设备内部接线、低压配电信号转接、实验台线路搭建这类场景里，4mm香蕉插头是出镜率极高的接插元件，这款红胶绝缘款的结构设计，完全围绕高频插拔、绝缘可靠、接触稳定的核心需求展开。先从安装边界说起，这款插头的柱身采用带滚花的红胶绝缘基体，整体柱体直径适配标准4mm香蕉插座的通用公差，尾部带法兰限位结构，安装时法兰端面可以直接贴紧设备面板或者接线座的安装面，不需要额外加装限位垫片，柱身长度适配常规面板厚度，插合后不会出现根部晃动的问题。前端的接插接触片采用扁式插片结构，片身开有定位圆孔，和配套插座的弹性接触爪配合时，圆孔可以卡入插座内部的定位凸点，避免插拔过程中接触片转动导致的接触不良，插片边缘做了小尺寸倒角，

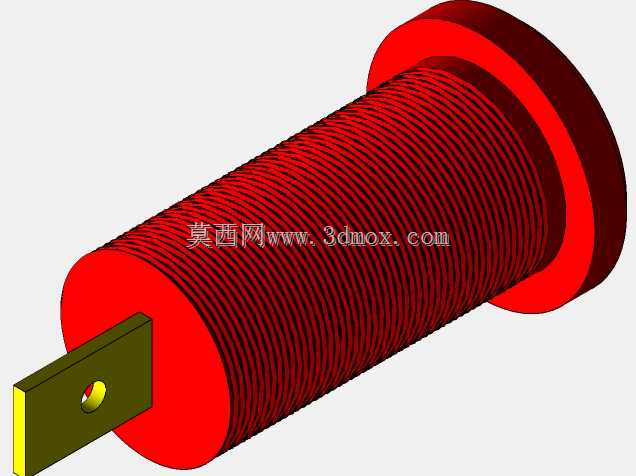

　　插入时不会刮伤插座内部的接触镀层，长期插拔也不会出现镀层脱落导致的接触电阻升高问题。设计过程中，柱身的滚花结构不是装饰性设计，一方面是手工插拔时可以增加手指和绝缘基体的摩擦力，哪怕手上带少量汗液或者防尘手套，也能顺利施力完成插拔，另一方面滚花的凹凸结构可以增加绝缘基体和灌封胶的接触面积，在内部接线灌封时，胶层可以嵌入滚花凹槽，避免长期使用后内部接线和绝缘基体出现松脱转动。红胶材质的绝缘基体选用的是耐温等级适配常规电子设备工作温度的材料，在持续通过额定电流的情况下，基体表面不会出现软化、形变的问题，法兰位置的厚度做了加厚处理，插拔时的施力点主要集中在法兰和柱身的衔接位置，加厚设计可以避免插拔力过大导致基体开裂。从实际用途来看，

　　这款插头除了常规的通讯设备内部信号转接，还可以用在教学实验台的电源接线、便携式测试仪器的表笔端接、小型电源设备的输出端接，扁式插片的设计相比传统的针式香蕉插头，过流能力更强，接触面积更大，在大电流短时通过的场景下，温升更低，不会出现插头发烫导致的绝缘失效。设计时特意把接触片和内部接线的连接位置放在柱身内部的空腔里，接线完成后可以用绝缘胶灌封，完全避免接线裸露导致的短路风险，接触片的伸出长度做了精准控制，插合到位后，接触片的导电部分完全没入插座内部，不会有裸露的带电部分外露，满足电子设备的安全防护要求。柱身的滚花间距和深度经过反复调整，既不会因为滚花过尖导致割手，也不会因为滚花过浅导致摩擦力不足，法兰的直径比柱身大出足够的尺寸，

　　插拔时手指可以抵在法兰端面上施力，不需要捏住柱身用力，长期使用也不会因为柱身受力导致内部接线断裂。很多同类插头在使用一段时间后会出现接触片和绝缘基体松脱的问题，这款结构在接触片和基体的配合位置做了卡位凸台，接触片压入基体后，凸台会卡入基体对应的凹槽里，哪怕承受较大的轴向拉拔力，接触片也不会从基体中脱出。在设备安装时，这款插头可以直接适配市面上通用的4mm香蕉插座安装孔位，不需要修改面板开孔尺寸，替换原有损坏的插头时，只需要把原有接线焊接或者压接在接触片尾部的接线端，灌封绝缘胶之后就可以直接使用，不需要额外调整安装尺寸。红胶的颜色选用醒目的正红色，在多组接线并排布置的场景下，可以快速识别正极或者特定信号回路，避免接线错误导致的设备损坏，绝缘基体的表面做了哑光处理，不会因为光线反射导致的识别困难，在设备内部光线不足的位置也能快速分辨接插件位置。从结构建模的角度来说，这款插头的各个特征都做了工艺适配，柱身的滚花采用圆周阵列的结构特征，建模时滚花的齿形角度适配实际车削加工的刀具角度，不需要后续修改特征就可以直接导出加工图纸，法兰和柱身的衔接位置做了圆角过渡，避免注塑加工时出现应力集中导致的零件开裂，接触片的定位圆孔位置和插片端面的距离符合通用接插件的安全距离要求，爬电距离满足低压电子设备的绝缘规范。
