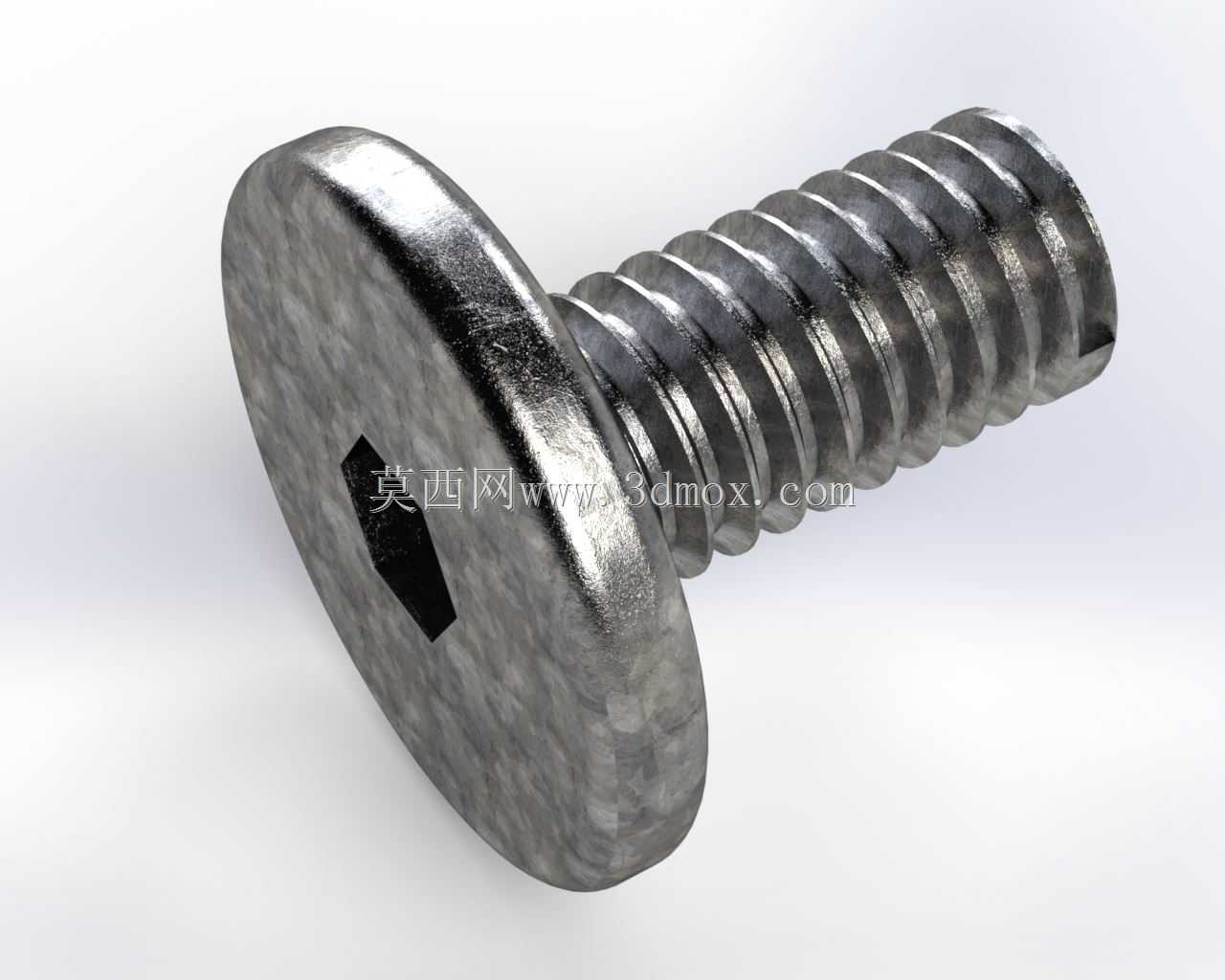

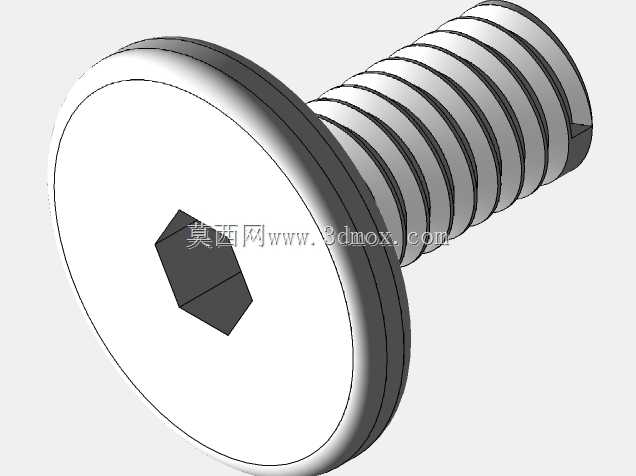

薄头内六角圆柱螺钉M4规格8mm长度紧固件

　　日常做消费电子内部结构固定的时候，这类薄头内六角圆柱螺钉的出场率极高，尤其是内部堆叠空间紧张的通讯终端、便携数码产品里，常规盘头螺钉的头部高度会挤占内部PCB板或者电池的排布空间，这种薄头设计刚好能把头部沉在结构件的浅沉孔里，不会突出安装面干涉其他部件。做结构选型的时候首先要卡安装边界，这款螺钉公称直径M4，有效螺纹长度8mm，对应的安装底孔要提前在结构件上预留3.2-3.4mm的光孔过孔，沉孔直径要做到7.2-7.5mm，沉孔深度控制在1.2-1.4mm，刚好能把整个螺钉头完全埋入，不会在产品外壳合模的时候出现顶壳的问题。

　　从功能特性来说，内六角驱动的设计比十字槽的受力接触面积大很多，自动化装配的时候批头不容易打滑，尤其是通讯类产品流水线批量锁付的时候，能大幅降低滑牙、批头跳出刮花工件表面的不良率，六角槽的深度做了适配标准M4内六角批头的尺寸，锁付的时候扭矩可以稳定控制在0.8-1.2N·m，既可以保证足够的锁紧力避免产品跌落时连接件松脱，也不会因为扭矩过大拧穿塑料结构柱或者造成螺纹滑牙。螺纹部分做的是标准粗牙螺距0.7mm，适配市面上通用的M4压铆螺母、铜嵌件，不需要单独定制配套的连接件，选型的时候可以直接和通用标准件库的配件匹配，减少供应链的采购难度。

　　建模的时候要注意几个容易出错的细节，首先是头部和螺杆衔接的过渡圆角，这个位置如果做直角的话，实际热处理的时候很容易出现应力集中导致头部断裂，建模的时候要预留0.2mm的过渡圆角，既符合实际加工的工艺要求，也能避免安装的时候圆角位置刮蹭安装孔的边缘。螺纹部分的建模不要做全齿的收尾，实际搓丝工艺出来的螺钉末端会有1-2牙的不完整螺纹，建模的时候把末端做15度的倒角，既方便安装的时候对准螺纹孔，也符合实际冷镦加工的成型特征。头部的内六角槽边缘要做0.1mm的微小倒角，去除加工毛刺，避免批头插入的时候被毛刺卡住，这些细节如果建模的时候忽略，后续做装配仿真或者出工程图的时候就会和实际加工出来的零件出现偏差，导致装配干涉。

　　实际应用场景里，除了通讯类产品的内部结构固定，这类短规格的薄头螺钉也常用在小型工装夹具的薄板拼接、3D打印原型件的结构连接上，因为长度只有8mm，适合两层总厚度在4-6mm的薄板连接，不会出现螺杆穿出螺母过长的问题。做装配校核的时候要注意，螺钉锁付后螺纹露出螺母的长度控制在2-3个牙距是最合理的，既保证足够的啮合长度防松，也不会因为露出过长占用额外的内部空间。如果是用在有振动要求的场景，还可以搭配对应的防松垫圈或者点胶处理，不过本身内六角螺钉的锁紧力足够应对日常消费电子的跌落、运输振动要求，大部分场景下不需要额外的防松结构。

　　建模过程中还要考虑表面处理的特征预留，这类五金件一般会做镀锌或者镀镍处理，建模的时候表面粗糙度要对应设置成1.6μm的光洁度，头部的顶面因为是冷镦一次成型，不需要额外的机加工，表面纹理要和螺杆搓丝的纹理做区分，渲染的时候才能还原真实的金属质感。另外要注意螺钉头部的厚度，薄头设计比标准圆柱头螺钉的头部薄30%左右，选型的时候不能和标准圆柱头的尺寸混淆，不然会出现沉孔深度不够，头部突出安装面的问题，很多新手结构工程师选型的时候容易忽略头部厚度的参数，只看螺杆长度和公称直径，最后打样的时候才发现装配干涉，这点在做结构BOM清单的时候要特别标注清楚头部尺寸参数。
