工业电热管安装支撑承载框架结构

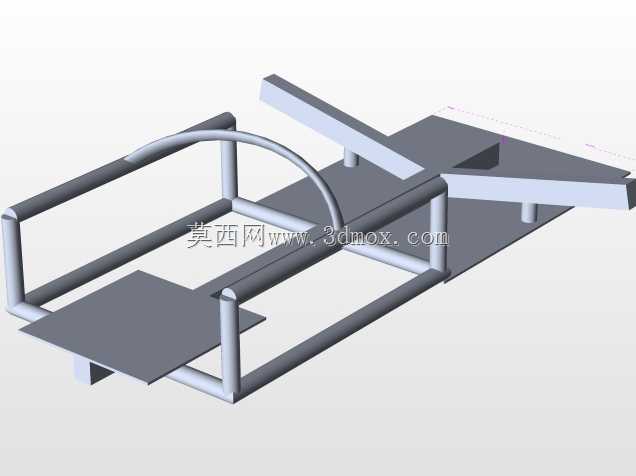

　　该框架结构主要面向工业电加热设备的电热管装配场景，常见应用于热风循环烘箱、管道式电加热器、小型工业烘干设备、物料预热输送线的加热段配套，核心作用是为多根排布的电热管提供稳定的安装定位与承载支撑，同时预留电热管接线端的走线空间，避免加热管在设备运行过程中因振动、热胀冷缩出现移位、形变，保障加热组件的排布精度与运行稳定性。从结构设计逻辑来看，整体采用矩形方管作为主承载梁，方管截面选型匹配常规单组12kW以内电热管组的总承重需求，主框架的横向与纵向梁采用满焊拼接工艺，焊后做去应力处理，避免长期高温工况下焊缝开裂。框架一侧设置的弧形弯管构件，是为了适配设备弧形风道的内壁轮廓，让框架装入风道后能与风道壁贴合，减少框架与风道壁之间的漏风间隙，

　　提升热风循环的热效率。框架上预留的平板安装位，分为两类功能区域：面积较大的平板区域用于固定电热管的陶瓷绝缘固定座，平板上预先冲制定位孔，孔位间距根据电热管的排布间距设置，保证每根电热管的中心距偏差控制在±0.5mm以内，避免电热管工作时因间距不均出现局部过热；另一侧的斜向平板结构，是用于安装电热管的接线端子排与温度传感器固定座，斜向设计的目的是让接线端朝向设备的检修侧，后期维护时无需拆卸整个框架即可完成接线紧固、传感器校准操作，降低设备运维的拆装工作量。在安装边界设计上，框架的整体外轮廓尺寸适配常规小型工业加热设备的腔体内部安装尺寸，框架底部设置的突出定位块，可直接卡入设备腔体底部预设的定位槽内，无需额外制作复杂的安装转接件，

　　框架顶部的横向伸出梁上预留了螺栓过孔，可通过螺栓将框架上部与设备腔体的顶部横梁锁紧，实现上下两点定位，保证框架在设备启停带来的温度交变、风道气流冲击下不会出现窜动。设计过程中充分考虑了热胀冷缩的补偿空间，主框架的纵向梁与横向梁的连接位置预留了0.3mm的工艺间隙，避免框架在300℃以内的工作温度下因金属热膨胀出现结构拱起变形；所有与电热管接触的安装面都做了平面度处理，平面度公差控制在0.2mm/m以内，保证陶瓷绝缘座安装后不会出现倾斜，防止电热管安装后出现受力不均导致的管体弯折。框架的侧边还预留了接地端子的安装位，可直接连接设备的接地线路，满足电气安全的装配要求，整个框架的结构没有多余的冗余构件，在保证结构强度的前提下尽可能降低自身重量，减少加热腔体的无效热吸收，提升设备的热利用率。
