V型六缸内燃发动机结构三维设计

　　在乘用车辆、轻型商用车辆以及大排量摩托的动力匹配场景中，V型六缸动力单元始终占据着平顺性与动力储备平衡的核心生态位，不同于直列六缸机型对机舱纵向长度的苛刻要求，也区别于V8机型的重量与油耗劣势，V6结构通过两列气缸呈V形夹角的布置方式，在有限的机舱三维空间内实现了六缸动力的紧凑搭载。从结构设计逻辑来看，这类动力单元的核心设计出发点，是通过两列三缸的阵列排布，将六个活塞的做功行程均匀错峰，配合曲轴的平衡轴配重设计，抵消直列三缸结构天然的一阶、二阶振动问题，虽然V6结构因气缸数为偶数无法实现完全的自平衡，但通过在曲轴前端集成平衡轴、优化曲轴曲柄销的错角布置，能够将整机振动水平控制在豪华车型可接受的区间内，大幅降低动力传递到驾驶舱的NVH干扰。

　　在实际装车场景中，前置前驱布局的车型会将V6发动机的曲轴轴线与车辆前进方向呈垂直布置，将变速箱集成在发动机侧方，压缩动力总成的纵向占用空间，避免过长的动力单元侵入乘员舱，影响前排腿部空间；而前置后驱或者四驱布局的车型，则会将发动机曲轴轴线与车辆纵梁方向平行布置，让动力可以顺着传动轴直接传递到后桥差速器，减少动力传递过程中的转向损耗，这类布置方式常见于运动型多用途车、中型后驱轿车以及部分轻型卡车的动力舱内，甚至部分早期的大排量运动摩托也会采用紧凑化设计的V6动力单元，来获得比直列四缸更充沛的中后段扭矩输出。

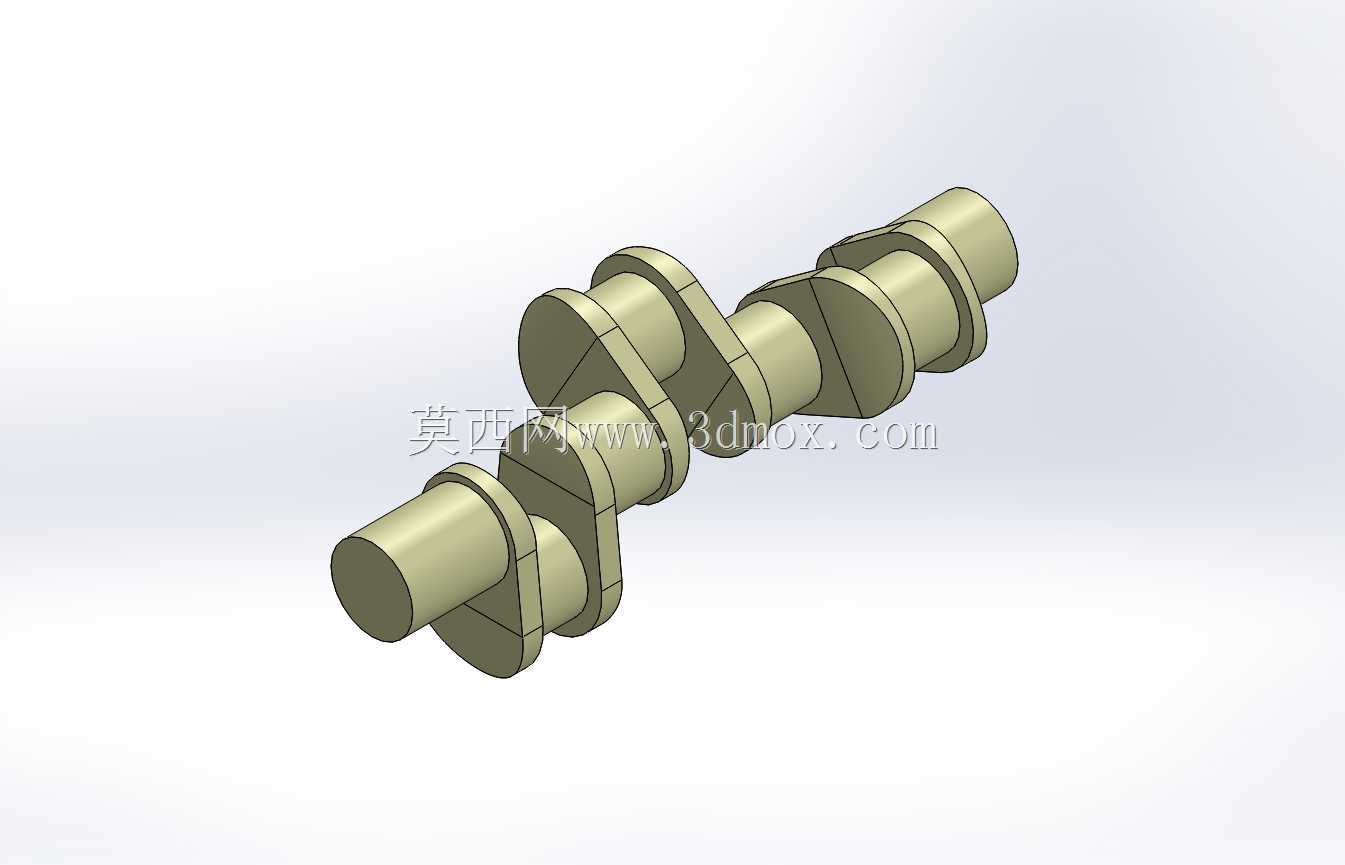

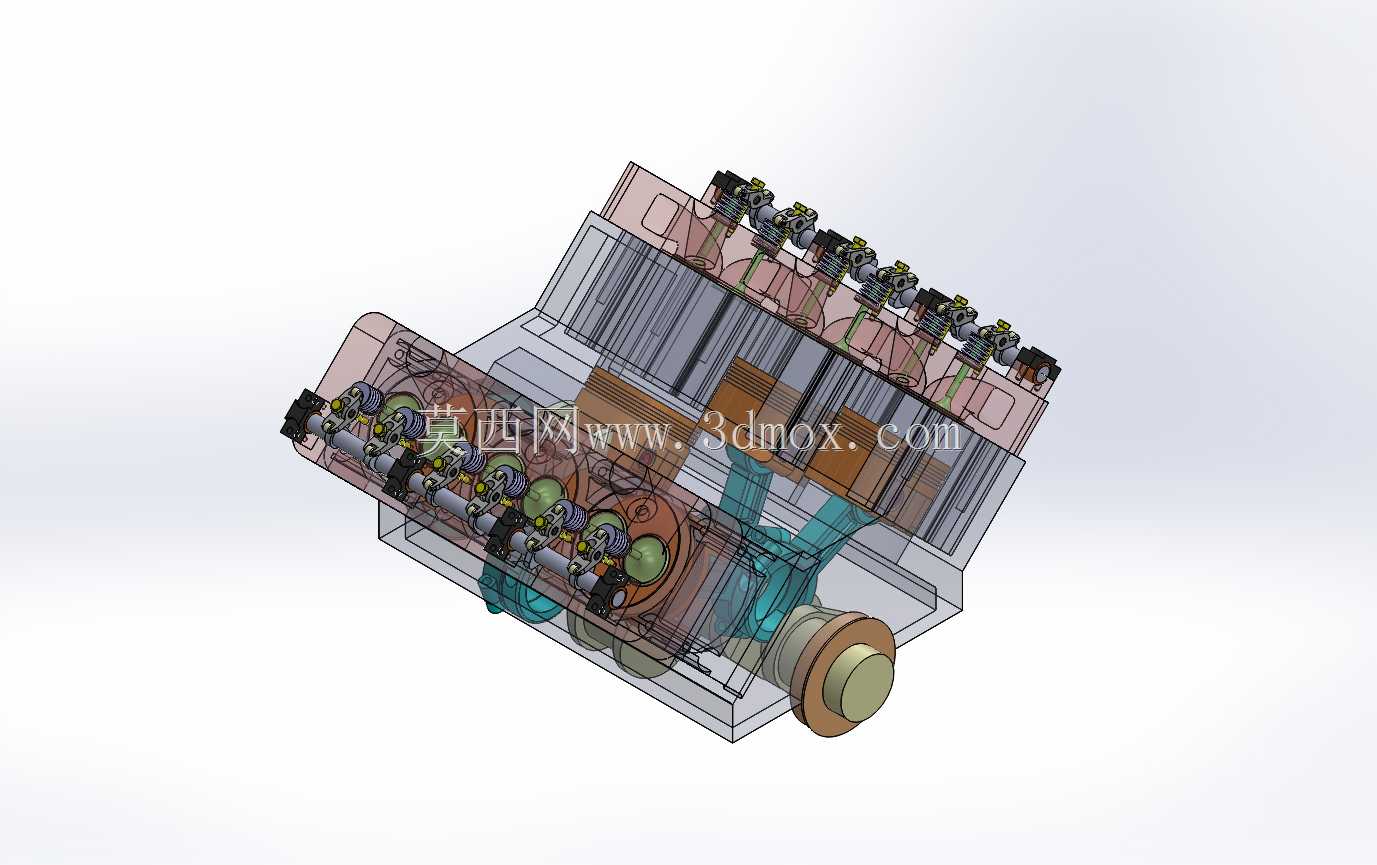

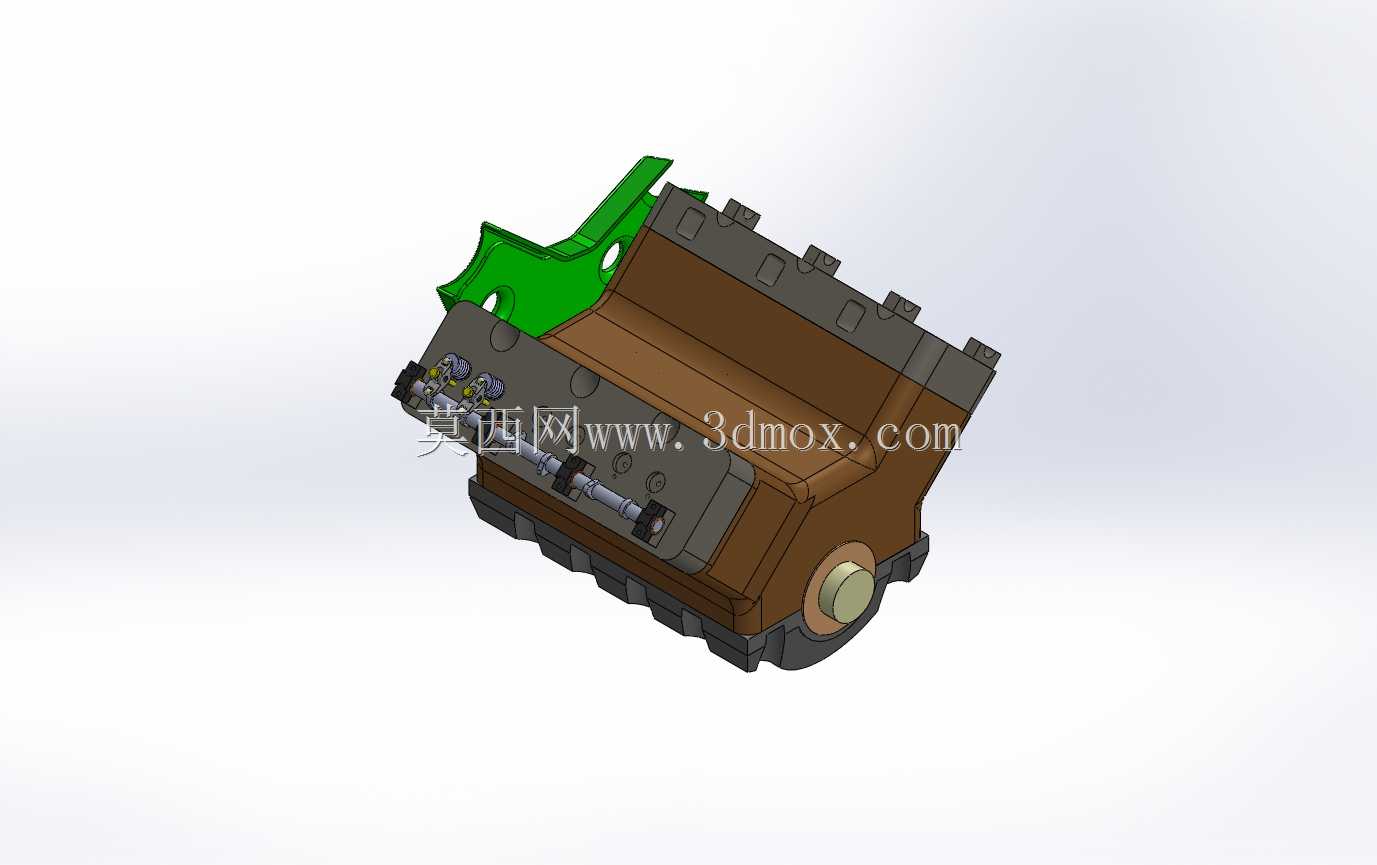

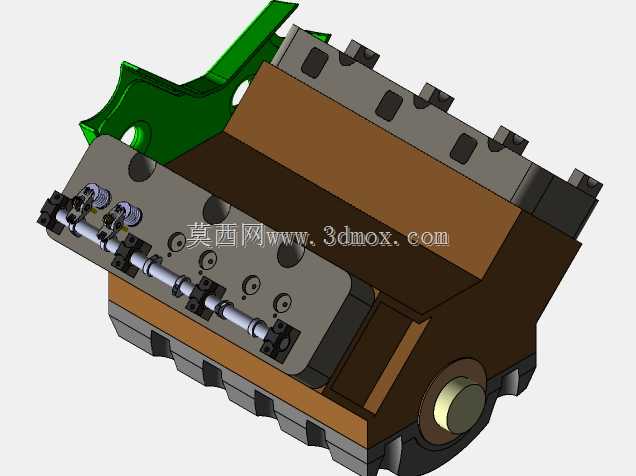

　　从三维建模的结构拆分来看，整个动力单元的核心承载基体为气缸体，两列气缸呈固定夹角布置在缸体上部，每个气缸对应独立的冷却水套通道与机油润滑通道，缸体下部集成曲轴箱结构，为曲轴提供旋转支撑的主轴承座沿缸体下部中心线均匀排布，每个主轴承座都设计有加强筋结构，来承受活塞做功时传递到曲轴的爆发压力，避免缸体在高转速工况下出现形变。曲轴作为动力输出的核心旋转部件，六个曲柄销按照做功顺序对应两列气缸的活塞连杆，每个连杆大头与曲柄销之间设计有轴瓦结构，通过压力润滑形成的油膜减少旋转摩擦阻力，曲轴前端集成正时驱动结构与平衡轴驱动齿轮，后端则连接飞轮与动力输出端，将活塞的往复直线运动转化为旋转扭矩向外输出。

　　气缸盖部分集成了进排气门座、喷油器安装位、凸轮轴安装腔室，每列气缸的缸盖都设计有独立的进排气道，配合配气机构实现进气冲程的可燃混合气充入与排气冲程的废气排出，缸盖上部的气门室罩盖则用于密封配气机构，同时集成机油油气分离结构，减少曲轴箱通风过程中的机油消耗。在安装边界的设计上，整个动力单元的悬置安装点分布在缸体两侧与变速箱连接端，三个主悬置点形成稳定的三角支撑结构，将发动机固定在副车架或者车身纵梁上，悬置点的位置设计需要避开发动机的一阶、二阶振动频率，避免怠速工况下出现共振问题；发动机前端的轮系安装面需要预留发电机、空调压缩机、水泵、转向助力泵的安装位置，保证外围附件的安装空间不与车身纵梁、冷却模块发生干涉，后端与变速箱连接的结合面则需要设计定位销孔与螺栓连接孔，保证动力总成的同轴度，避免变速箱输入轴与曲轴出现偏磨。

　　在实际工程应用中，这类V6动力单元的设计还需要考虑维修便利性，比如火花塞的安装位置需要预留足够的拆装空间，机油滤清器、机油尺的布置要方便日常保养操作，排气歧管的走向需要避开周边的橡胶管路与线束，避免高温烘烤导致零部件老化失效。不同于小排量三缸或者四缸机型，V6结构的动力输出特性更偏向于中低转速区间的扭矩储备，在1500转到4000转的常用转速区间就能输出90%以上的峰值扭矩，非常适合需要频繁起步、重载行驶的车型使用，同时六缸结构的做功间隔更短，在高转速工况下的动力输出更线性，没有四缸机型高转速时的粗糙感，能够给驾驶者提供更平顺的加速体验。
