直列四缸四冲程发动机活塞曲柄连杆机构

项目分类:发动机 发布时间:2022-07-14 ID:679667

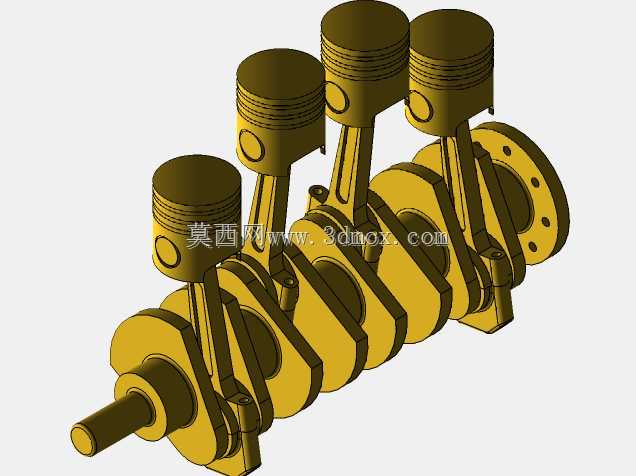

  • 直列四缸四冲程发动机活塞曲柄连杆机构

  这套直列四缸动力核心结构,是小排量乘用车、通用小型动力设备里应用最广泛的曲柄连杆总成构型,日常接触的1.0L到2.0L排量自然吸气、小排量涡轮增压动力单元,大多采用这类结构布局,相比三缸结构运转平顺性更优,相比六缸及以上构型体积控制更友好,能适配前置前驱车型紧凑的机舱布局,也能在小型发电机组、农用作业机械的动力单元里看到同构型设计。从实际功能来看,这套结构承担着内燃机能量转换的核心职责:活塞在气缸内完成进气、压缩、做功、排气四个冲程的往复直线运动,通过活塞销将作用力传递给连杆,连杆再把直线运动转化为曲轴的旋转运动,最终向外输出扭矩,整套机构的运动匹配精度直接决定了动力单元的运转平稳性、动力输出效率与使用寿命。

  设计层面首先要考量的是动平衡匹配,四个曲柄销按照180度相位角排布,一四缸、二三缸的活塞运动方向始终保持对称,一阶往复惯性力可以实现自平衡,不需要额外加装平衡轴就能满足多数民用场景的NVH要求,有效降低了整机的结构复杂度与制造成本;活塞部分采用了典型的汽油机活塞结构,头部预留了三道环槽,分别对应两道气环与一道油环,气环负责密封燃烧室的高压燃气,避免做功冲程燃气下窜至曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧,活塞裙部做了适配缸壁间隙的型线设计,冷态下预留合理膨胀间隙,热机工况下能保证活塞与缸壁的贴合度,避免敲缸或拉缸故障。连杆部分采用了平切口大头设计,大头轴瓦与曲轴连杆轴颈配合,小头通过活塞销与活塞连接,

  杆身做了工字型截面优化,在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动质量,减少高转速下的惯性载荷。曲轴部分采用整体式锻造结构,五道主轴颈分别对应缸体的主轴承座,提供足够的旋转支撑刚度,曲轴后端带法兰连接结构,用于匹配飞轮与动力输出端的连接,前端预留了皮带轮、正时驱动机构的安装位,能满足附件驱动的布局需求。安装边界上,这套总成的轴向尺寸适配直列四缸缸体的标准缸心距布局,主轴颈的同轴度公差、连杆轴颈的相位角公差都严格按照内燃机设计规范设定,活塞在上止点位置时,活塞顶部与缸体火力岸的间隙预留了合理的压缩高度匹配空间,既保证设计压缩比的实现,也避免活塞在上止点时与气门发生运动干涉;曲轴的轴向窜动间隙通过止推片的安装位控制,

  保证全工况下曲轴不会出现过大的轴向位移,连杆大头的侧向间隙也预留了充足的热膨胀空间,避免高负荷工况下连杆与曲轴曲柄臂发生摩擦。实际工程应用中,这类结构的建模需要重点校验运动干涉情况:在曲轴旋转的全周期内,活塞在下止点位置时连杆不能与缸体下部发生碰撞,连杆摆动到最大角度时不能与气缸壁发生剐蹭,曲轴做旋转运动时,平衡块的旋转半径不能与缸体内部的加强筋、机油泵等周边部件发生干涉;同时各运动副的配合间隙要根据不同的材料膨胀系数做合理设定,铝合金活塞与铸铁缸体的配合间隙、钢制轴颈与轴瓦的配合间隙都要匹配对应工况的热膨胀量,才能保证整机在冷启动、高负荷高转速等极端工况下都能稳定运转。
