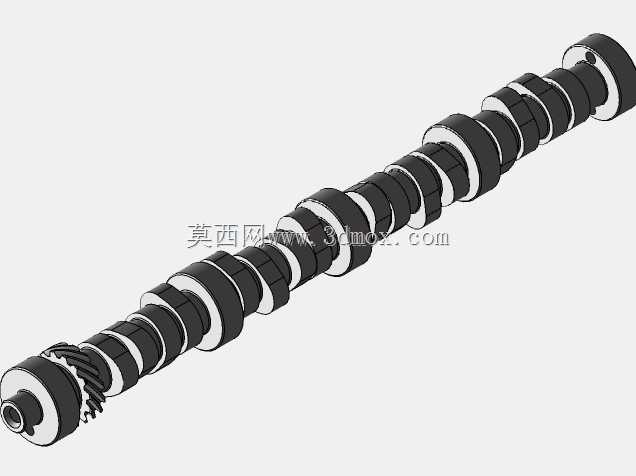

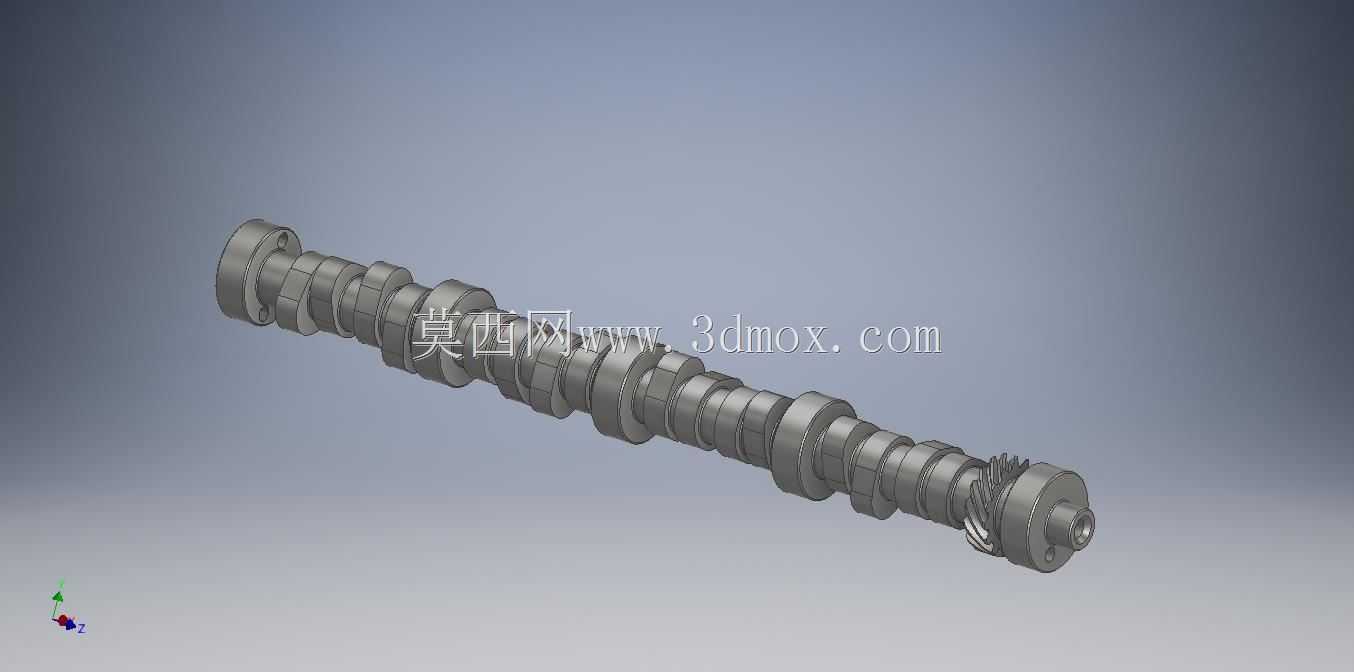

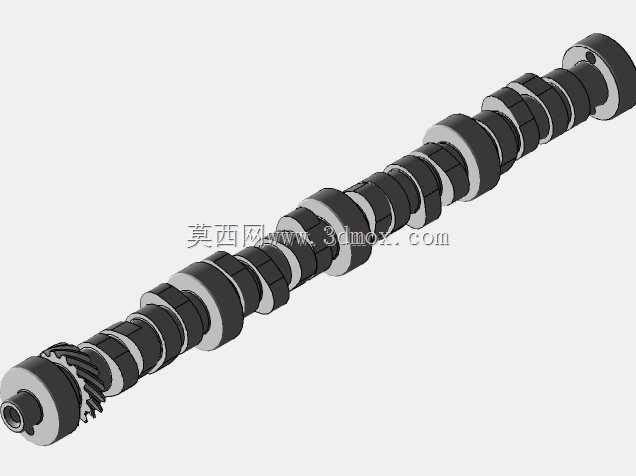

在大排量V型八缸汽油机的配气系统设计中,凸轮轴是决定进排气正时精度、气门升程曲线合理性的核心传动部件,这款适配5.0升排量机型的凸轮轴,采用整体式合金铸铁或冷激铸铁毛坯加工成型,沿轴向依次排布对应八个气缸的进排气凸轮型面,每一组凸轮的轮廓升程、包角、相位角都经过配气动力学仿真校准,匹配该机型高转速区间的充气效率需求与低转速区间的扭矩输出特性。从实际装机场景来看,这类凸轮轴多用于纵置后驱平台的大排量乘用车辆动力总成,安装位置位于气缸盖上部的凸轮轴轴承座孔内,轴颈部分与缸盖轴承孔保持H7/f6级间隙配合,轴颈表面经高频淬火处理,硬度达到HRC55以上,保证长期高速运转下的耐磨性能,轴向通过凸轮轴端部的止推片限制窜动量,窜动间隙控制在0.
1-0.2mm区间,避免轴向窜动影响配气相位精度。设计过程中,凸轮型线的打磨是核心环节,不同于小排量自然吸气机型的凸轮设计,5.0升V8机型的凸轮需要兼顾每一个气缸的进排气时序,因为V型布局的两列气缸夹角为90度,点火顺序为1-5-4-2-6-3-7-8,对应每一组凸轮的周向相位差都需要严格匹配点火间隔角,确保每个气缸的进排气门开启、关闭时刻与活塞运行的上下止点位置精准对应,避免出现气门与活塞运动干涉的问题。从外形结构来看,整根凸轮轴为长轴类零件,长径比接近18:1,加工过程中需要严格控制轴的直线度,全轴长度范围内的径向圆跳动公差不超过0.03mm,防止高速旋转时出现动平衡超差,引发配气机构异响、气门落座冲击过大等问题。
轴端设计有正时链轮安装定位面与键槽,通过正时链条与曲轴前端的正时链轮连接,传动比固定为2:1,保证曲轴旋转两圈时凸轮轴旋转一圈,完成一个完整的工作循环。每一个凸轮的基圆部分粗糙度要求达到Ra0.8以下,凸轮工作型面的粗糙度要求达到Ra0.4以下,减少与气门挺柱接触时的摩擦损耗,部分高负荷工况下的机型还会在凸轮表面进行磷化处理,形成一层致密的减磨层,降低冷启动阶段的磨损量。从安装边界来看,凸轮轴的各轴颈直径沿轴向从驱动端到自由端依次递减,方便装配时从缸盖的一端穿入轴承孔,每一道轴颈对应一道独立的压力润滑油道,机油从缸盖主油道进入轴承间隙,在轴颈旋转时形成流体动压润滑,同时部分机油会通过轴颈内部的油孔引流到凸轮型面位置,
润滑凸轮与挺柱的接触摩擦副。凸轮的升程设计上,进气凸轮的最大升程控制在10-12mm区间,排气凸轮的最大升程略小于进气凸轮,匹配该机型的进排气流量需求,凸轮的缓冲段设计采用等加速-等减速曲线,减少气门开启和关闭瞬间的冲击载荷,延长气门弹簧与气门密封面的使用寿命。在实际维修与改装场景中,这类原厂库存凸轮轴的轮廓参数是后续性能升级的基准参考,不同的凸轮包角、升程调整会直接改变发动机的动力输出区间,更大的包角会提升高转速下的进气量,但会损失部分低转速扭矩,而原厂标定的凸轮参数是在动力性、燃油经济性、排放性能、运转平顺性之间做的最优平衡,适合日常道路使用的工况。建模过程中,需要先根据配气相位表确定每一个凸轮的周向位置,再通过样条曲线拟合凸轮型面的升程数据,沿轴颈的回转中心扫掠生成实体,同时要注意凸轮与轴颈过渡位置的圆角处理,避免应力集中导致的凸轮轴断裂故障,端部的链轮安装螺纹孔、定位销孔的位置度公差需要控制在0.05mm以内,保证正时安装的精度,避免出现正时偏差导致的动力下降、爆震等问题。
