对开式轴台轴承支撑座结构设计

　　在各类旋转传动设备的布局中，轴系的径向支撑始终是决定设备运行稳定性的核心环节，这类对开式轴台轴承支撑座，常被应用在输送线辊筒支撑、小型减速机输入输出轴定位、纺织机械导辊安装、轻工设备传动组固定等场景中，区别于整体式轴承座的装配限制，对开结构的设计能够在不拆卸轴端联轴器、带轮等传动件的前提下完成轴承的更换与维护，大幅降低产线停机检修的时间成本。从实际功能来看，该支撑座的核心作用是为内嵌的深沟球轴承或者调心滑动轴套提供刚性安装基准，将轴系运转过程中产生的径向载荷、少量冲击载荷均匀传递到设备安装机架上，避免轴系出现挠曲变形、运转跳动超差的问题。设计过程中首先要匹配对应轴径的轴承外圈配合公差，

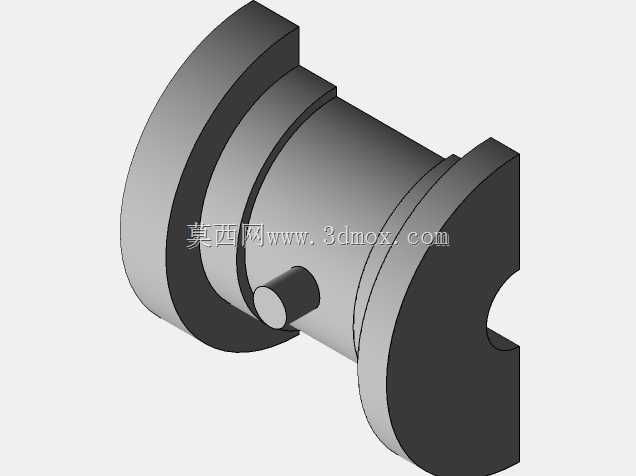

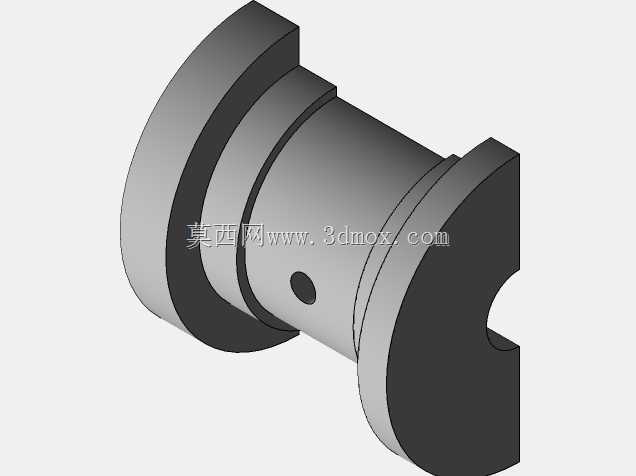

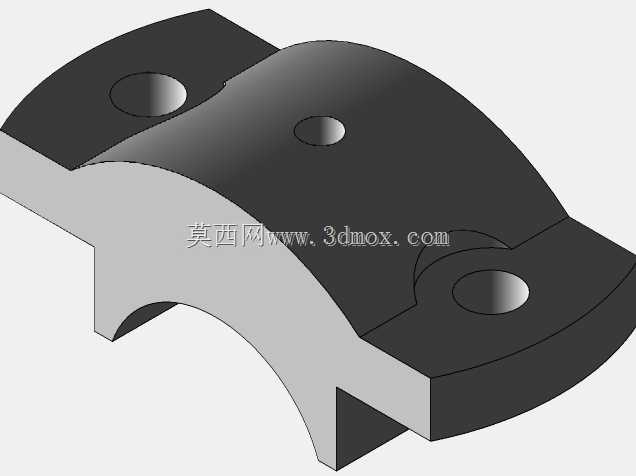

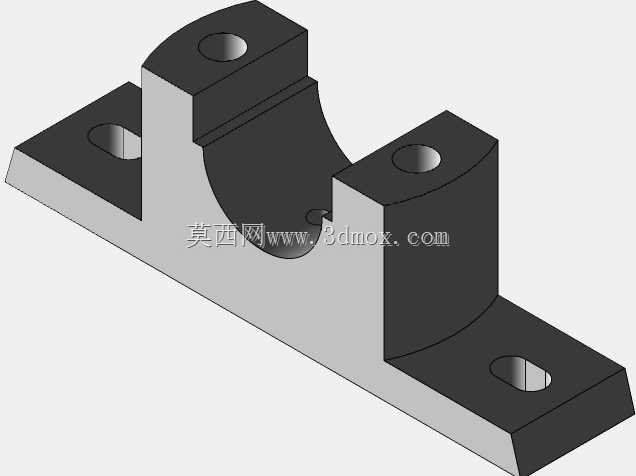

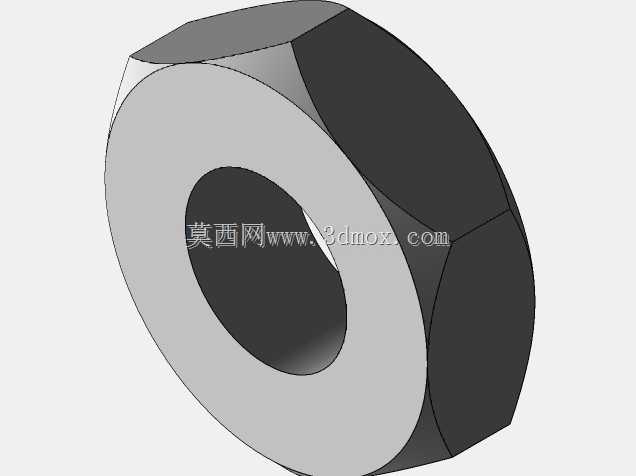

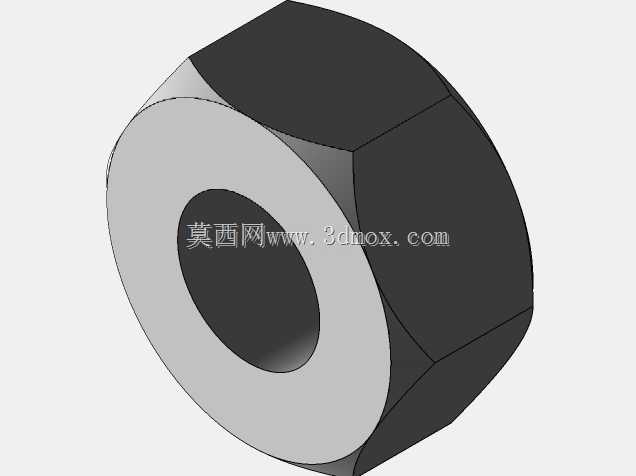

　　座体的半圆安装面与轴承外圈采用H7/js6的过渡配合，既保证轴承安装后不会出现外圈蠕变，又能避免过盈量过大导致的轴承外圈变形、运转卡滞。两侧的上压盖部分各设置了一个螺栓过孔，装配时通过内六角圆柱头螺栓将上盖与底座锁紧，锁紧力矩需要根据配套螺栓的性能等级控制，既要保证上下座体结合面完全贴合无间隙，又要防止力矩过大导致座体半圆孔出现圆度超差。底座部分采用了带安装腰型孔的延伸翼板结构，两个腰型孔分别布置在底座的前后两端，腰型孔的长度方向预留了3-5mm的位置调整余量，方便安装过程中调整轴系的同轴度，抵消机架加工过程中带来的安装孔位误差，腰型孔的孔径按照常用的M10或者M12安装螺栓设计，能够适配多数中小型设备的机架安装厚度。

　　座体的中间半圆承托部分做了加厚处理，厚度比两侧翼板高出12-18mm，这个加厚区域一方面是为了提升承托面的刚性，减少轴承运转过程中的座体形变，另一方面可以在半圆孔的端面加工出轴承挡边槽，用来限制轴承的轴向窜动，不需要额外加装轴用挡圈就可以实现轴承的轴向定位。从安装边界来看，这类支撑座的整体高度需要根据轴系的中心高要求设计，中心高尺寸公差控制在±0.1mm以内，保证多组支撑座并联安装时轴系的水平度符合要求，底座的底面要求平面度公差不超过0.05mm，安装时与机架接触面完全贴合，避免锁紧螺栓后底座出现翘曲，导致轴承孔的同轴度超差。在实际选型应用中，需要根据轴系的径向载荷大小选择对应材质的座体，常规轻载场景下采用HT200灰铸铁铸造即可，

　　灰铸铁的减震性能较好，能够吸收轴系运转过程中的小幅振动；如果应用在有冲击载荷的设备上，可以更换为铸钢材质的座体，提升结构的抗冲击性能。上下座体的结合面需要经过铣削加工，表面粗糙度达到Ra3.2，保证结合面贴合严密，防止润滑脂从结合面缝隙渗漏，如果配套的是脂润滑轴承，可以在座体的半圆面上加工出浅浅的储油槽，存储少量润滑脂延长轴承的维护周期。设计时还要注意两侧上压盖的螺栓孔位置要与底座的螺纹孔完全同轴，螺栓孔的倒角要足够大，避免螺栓装配时出现别劲的情况，底座翼板的边角处做了R3-R5的圆角过渡，减少铸造和加工过程中的应力集中，避免长期受载后出现边角开裂的问题。在三维建模过程中，需要重点验证半圆孔与安装底面的平行度、两个安装腰型孔的位置度、上盖螺栓孔与底座螺纹孔的同轴度这些关键形位公差，所有的加工面都要预留合理的加工余量，非加工面保留铸造拔模斜度，拔模角度控制在1-3度之间，方便铸造脱模。这类支撑座虽然属于传动系统中的基础零部件，但是其加工精度和结构刚性直接影响整台设备的传动噪音、轴承使用寿命以及轴系运转的平稳性，在设计时不能忽略任何细节尺寸的校核，比如安装腰型孔到半圆孔中心的距离、上盖锁紧后半圆孔的圆度变化、底座边缘到安装孔的安全距离这些参数，都需要结合实际应用场景的载荷情况反复验算，才能保证零件加工完成后能够稳定可靠地长期运行。
