汽车维修用皮带轮拆卸曲柄专用工具

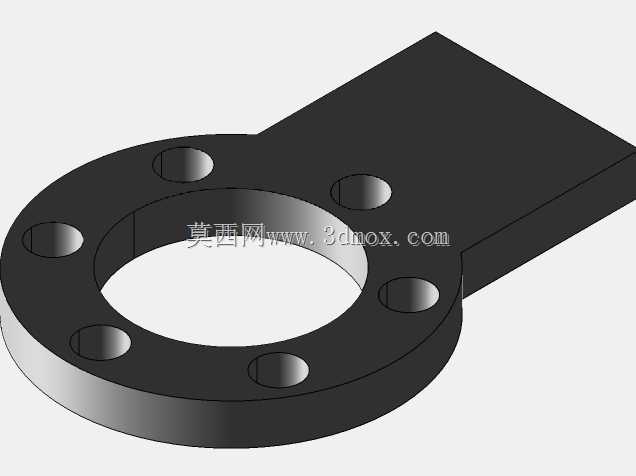

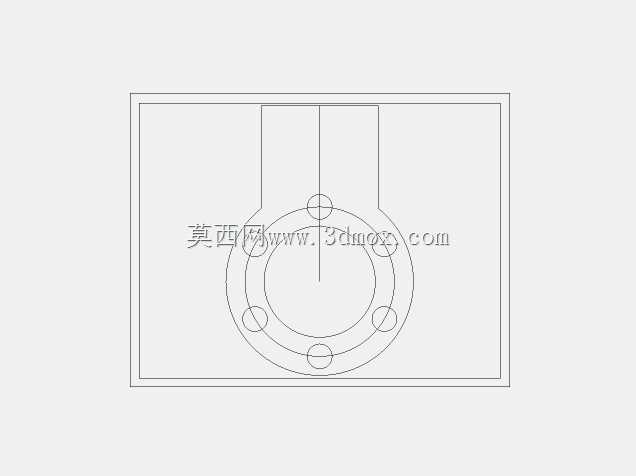

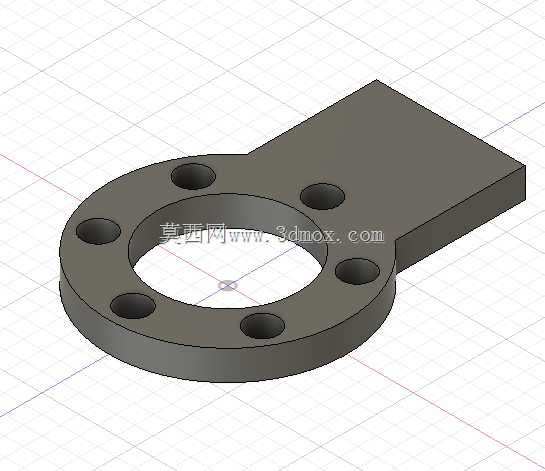

　　在乘用车辆前端轮系维修作业中，正时皮带轮、附件驱动皮带轮的拆卸一直是一线机修人员的高频痛点，尤其是过盈配合压装在曲轴前端的皮带轮，常规拉马受限于发动机舱狭小的操作空间，往往无法找到可靠的受力支点，强行撬动还容易损伤皮带轮端面、曲轴油封甚至正时罩壳的配合面，这款曲柄式拆卸工具正是针对这类维修场景开发的专用工装。从结构设计来看，工具主体采用一体式扁平钢质结构，一端为带六个均匀分布螺栓孔的环形法兰基座，另一端延伸出带平直端面的矩形扳动臂，整体采用厚钢板线切割加工后做表面发黑防锈处理，没有多余的拼接焊缝，受力时不存在结构松脱的风险。环形法兰的内孔直径略大于曲轴前端轴颈的外径，安装时可以直接套过轴颈，让法兰端面完全贴合在皮带轮的外侧端面，

　　六个螺栓孔的位置完全对应皮带轮端面上原厂预留的工艺螺纹孔，使用时只需选取对应规格的高强度螺栓穿过法兰孔，拧入皮带轮的工艺螺纹内，就能将整个工具与待拆卸的皮带轮刚性连接为一个整体，无需额外制作卡爪或者勾住皮带轮的轮缘，从根源上避免了拉马卡爪滑脱、刮伤皮带轮轮槽的问题。延伸出的矩形扳动臂长度经过反复校核，既保证了足够的力臂长度，让维修人员使用加力杆转动时不需要施加过大的手动力，又控制了整体外伸尺寸，避免在发动机舱内转动时与周边的散热器管路、线束支架发生干涉，扳动臂的末端做了圆角过渡处理，没有尖锐的棱角，防止操作时刮伤维修人员的手部或者周边的橡胶管路。在实际使用场景中，针对部分搭载正时系统的路虎车型，其曲轴皮带轮与轴颈的配合过盈量较大，

　　且原厂未设计通用拉马的受力位，这款工具的螺栓孔位完全匹配该类车型皮带轮的安装孔距，套入后拧上固定螺栓，只需在扳动臂上套入标准加力杆，沿曲轴旋转的反方向平稳施力，就能带动皮带轮缓慢松脱，整个过程中受力完全沿曲轴轴向传递，不会对曲轴的径向支撑轴承产生偏载力，也不会碰伤周边的正时罩壳密封面。设计过程中特意将环形法兰的厚度控制在合理范围，既保证法兰承受螺栓锁紧力和扳动力矩时不会发生翘曲变形，又不会因为厚度过大导致螺栓拧入深度不足，六个螺栓孔采用均匀圆周排布，锁紧时每个螺栓的受力均匀，不会出现单侧受力过大导致皮带轮偏斜卡滞在轴颈上的情况。工具的整体外形没有突出的凸起结构，存放时可以直接平放在工具车的抽屉内，不会和其他维修工具发生勾挂，

　　环形基座的外圆边缘做了倒角处理，伸入发动机舱操作时不会刮蹭到周边的漆面或者塑料饰板。不同于通用型两爪、三爪拉马需要根据皮带轮直径调整卡爪位置，这款专用工具安装时只需对准孔位穿入螺栓即可完成固定，单人即可完成整个拆卸操作，不需要额外的人员辅助固定拉马，大幅缩短了皮带轮拆卸的作业时间，也降低了非专业操作导致零部件损伤的概率。对于日常承接多车型维保业务的维修门店来说，这类针对特定部件拆卸开发的专用工装，能够有效规避维修过程中的零部件损坏风险，减少因为操作不当产生的售后纠纷，同时标准化的操作流程也能降低新入职机修人员的作业门槛，不需要依靠老师傅的操作经验就能完成高过盈量皮带轮的拆卸作业。工具的扳动臂端面设计为平直结构，除了使用加力杆转动之外，也可以配合活动扳手或者管钳进行夹持施力，适配不同维修场景下的工具使用习惯，整个结构没有活动零部件，长期使用也不会出现销轴磨损、卡爪松动之类的故障，使用寿命远高于通用型可调拉马。
